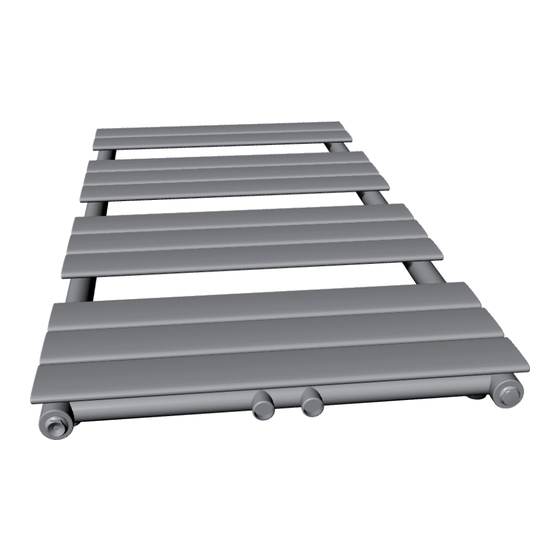

- Seite 1 Fairmont Heizkörper Radiator Radiateur Radiador Radiatore 10045417 10045418 10045419...
- Seite 3 Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten: INHALTSVERZEICHNIS...
- Seite 4 SICHERHEITSHINWEISE • Befolgen Sie die Installationsanweisungen sorgfältig, um sicherzustellen, dass das Gerät ordnungsgemäß an der Wand befestigt ist. • Um eine mögliche Brandgefahr zu vermeiden, ist es wichtig, dass das Gerät in Übereinstimmung mit den in der Anleitung angegebenen Vorgaben montiert wird.
- Seite 5 ERFORDERLICHE WERKZEUGE Schraubendreher Bleistift Verstellbarer Schraubenschlüssel Handschuhe Bandmaß Wasserwaage Elektrische Malervlies Bohrmaschine LIEFERUMFANG Heizkörper (1x) Lange Schraube (4x) Dübel (4x) Wandhalterung (4x) Gummischeibe (2x) Entlüfter (1x) Blindstopfen (3x)
- Seite 6 INSTALLATION Abmessungen des Heizkörpers Fairmont...
- Seite 7 Schritt 1 Lassen Sie genügend Platz für den Einbau von Ventilen und/oder thermostatischen Reglern. • Positionieren Sie den Heizkörper an der gewünschten Stelle, prüfen Sie die waagerechte Ausrichtung und markieren Sie vier gleiche Positionen für die Halterungen. • Achten Sie darauf, dass der Heizkörper senkrecht montiert wird. •...
- Seite 8 Schritt 3 Bohrung Bohrung links rechts • Trennen Sie die beiden Halterungsteile und befestigen Sie das größere an der Wand. Schritt 4 • Befestigen Sie das kleinere Halterungsteil an der Rückseite des Heizkörpers.
- Seite 9 Schritt 5 • Bringen Sie den Heizkörper an der Wand an, indem Sie die Halterungen ausrichten, und ziehen Sie die kleine Schraube fest, wenn er in Position ist. • Schließen Sie den Heizkörper an Ihr Zentralheizungssystem an.
- Seite 10 Option • Optional können Sie den Heizkörper auch über die Unterseite an Ihr Zentralheizungssystem anschließen. NACH DER INSTALLATION • Verwenden Sie einen Schraubendreher, um den Entlüfter zu öffnen. Öffnen Sie das Ventil und lassen Sie das Wasser in den Heizkörper strömen.
- Seite 11 FEHLERSUCHE UND FEHLERBEHEBUNG Wenn Ihr Heizkörper nicht funktioniert, kann Ihnen die Kenntnis grundlegender Fehlerbehebungsmaßnahmen bei Heizkörpern den Stress und die Schwierigkeiten ersparen, die ein nicht funktionierender Heizkörper mit sich bringt. Hier finden Sie einen Leitfaden zur Lösung der häufigsten Probleme im Zusammenhang mit Heizkörpern. Problem Ursache Lösung...
- Seite 13 Dear customer, Congratulations on your purchase. Please read the following instructions carefully and follow them to prevent potential damage. We accept no liability for damage caused by disregarding the instructions or improper use. Please scan the QR code to access the latest operating instructions and for further information about the product.
- Seite 14 SAFETY INSTRUCTIONS • Follow the installation instructions carefully to ensure that the unit is properly attached to the wall. • To avoid a possible fire hazard, it is important that the appliance is installed in accordance with the specifications given in the instructions . •...
- Seite 15 REQUIRED TOOLS Screwdriver Pencil Adjustable Spanner Gloves Tape measure Spirit level Electrical Painter's fleece Drill SCOPE OF DELIVERY Radiator (1x) Long screw (4x) Dowel (4x) Wall mount (4x) Rubber washer (2x) Air vent (1x) Blanking plug (3x)
- Seite 16 INSTALLATION Dimensions of the Fairmont radiator...
- Seite 17 Step 1 Leave enough space for the installation of valves and/or thermostatic regulators. • Position the radiator in the desired place, check the horizontal alignment and mark four equal positions for the brackets. • Make sure that the radiator is mounted vertically. •...
- Seite 18 Step 3 Bore hole Bore hole left right • Separate the two bracket parts and attach the larger one to the wall. Step 4 • Attach the smaller bracket piece to the back of the radiator.
- Seite 19 Step 5 • Attach the radiator to the wall by aligning the brackets and tighten the small screw when it is in position. • Connect the radiator to your central heating system.
- Seite 20 Option • Optionally, you can also connect the radiator through the bottom to your central heating system. AFTER INSTALLATION • Use a screwdriver to open the air vent. Open the valve and let the water flow into the radiator. • Check all connections for leaks.
- Seite 21 TROUBLESHOOTING If your radiator is not working, knowing basic radiator troubleshooting can save you the stress and hassle that a non-working radiator can bring. Here, you will find a guide to solving the most common problems associated with radiators. Problem Cause Solution Cold spots on the...
- Seite 23 Cher client, chère cliente, Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Lisez attentivement les consignes suivantes et suivez-les pour éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l’appareil.
- Seite 24 CONSIGNES DE SÉCURITÉ • Suivez attentivement les instructions d'installation pour vous assurer une fixation correcte de l'appareil au mur. • Afin d'éviter un éventuel risque d'incendie, il est important que l'appareil soit monté conformément aux spécifications indiquées dans le manuel. •...
- Seite 25 OUTILS NÉCESSAIRES Tournevis Crayon Réglable Clé plate Gants Mètre à ruban Niveau à bulle Électrique Toile de protection Perceuse CONTENU DE L'EMBALLAGE Radiateur (1x) Vis longue (4x) Chevilles (4x) Rondelle en Support mural (4x) caoutchouc (2x) Bouchon de purge (1x) Bouchon obturateur (3x)
- Seite 26 INSTALLATION Dimensions du radiateur Fairmont...
- Seite 27 Étape 1 Laissez suffisamment d'espace pour l'installation des vannes et/ou de thermostats thermostatiques. • Positionnez le radiateur à l'endroit souhaité, vérifiez l'alignement horizontal et marquez quatre positions pour les supports. • Veillez à ce que le radiateur soit monté verticalement. •...
- Seite 28 Étape 3 Perçage Perçage gauche droite • Séparez les deux parties du support et fixez la plus grande au mur. Étape 4 • Fixez le plus petit support à l'arrière du radiateur.
- Seite 29 Étape 5 • Fixez le radiateur au mur en alignant les supports et serrez la petite vis lorsqu'il est en place. • Raccordez le radiateur à votre système de chauffage central.
- Seite 30 Facultatif • En option, vous pouvez également raccorder le radiateur à votre sys- tème de chauffage central par le dessous. APRÈS L'INSTALLATION • Utilisez un tournevis pour ouvrir la soupape de purge. Ouvrez la vanne et laissez l'eau s'écouler dans le radiateur. •...
- Seite 31 IDENTIFICATION ET RÉSOLUTION DES PROBLÈMES Si votre radiateur ne fonctionne pas, connaître les procédures de dépannage de base des radiateurs peut vous éviter le stress et les difficultés qu'engendre un radiateur qui ne fonctionne pas. Vous trouverez ici un guide pour résoudre les problèmes les plus courants liés aux radiateurs.
- Seite 33 Estimado cliente: Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad.
- Seite 34 INDICACIONES DE SEGURIDAD • Siga atentamente las instrucciones de instalación para asegurarse de que el aparato queda bien fijado a la pared. • Para evitar un posible riesgo de incendio, es importante que instale el aparato de acuerdo con las especificaciones indicadas en las instrucciones . •...
- Seite 35 HERRAMIENTAS NECESARIAS Destornillador Lápiz Llave inglesa ajustable Guantes Cinta métrica Nivel de burbuja Taladro Fieltro de pintor eléctrico CONTENIDO DEL ENVÍO Radiador (1x) Tornillo largo (4x) Taco (4x) Soporte de pared (4x) Arandela de goma (2x) Purgador (1x) Tapón ciego (3x)
- Seite 36 INSTALACIÓN Dimensiones del radiador Fairmont...
- Seite 37 Paso 1 Deje espacio suficiente para la instalación de válvulas o reguladores termostáticos. • Coloque el radiador en el lugar deseado, compruebe la alineación horizontal y marque cuatro puntos iguales para los soportes. • Asegúrese de montar el radiador verticalmente. •...
- Seite 38 Paso 3 Perforación Perforación izquierda derecha • Separe las dos partes del soporte y fije la más grande a la pared. Paso 4 • Coloque la parte más pequeña en la parte trasera del radiador.
- Seite 39 Paso 5 • Fije el radiador a la pared alineando los soportes y apriete el tornillo corto cuando esté colocado. • Conecte el radiador a su sistema de calefacción central.
- Seite 40 Opción • Si lo desea, también puede conectar el radiador a su sistema de calefac- ción central a través de la parte inferior. DESPUÉS DE LA INSTALACIÓN • Utilice un destornillador para abrir el orificio de ventilación. Abra la válvula para que el agua fluya al radiador. •...
- Seite 41 DETECCIÓN Y REPARACIÓN DE ANOMALÍAS De no funcionar el radiador, saber cómo solucionar problemas a nivel básico puede ahorrarle el estrés y la molestia que conlleva un radiador inoperativo. Aquí encontrará una guía de soluciones a las anomalías más comunes de los radiadores.
- Seite 43 Gentile cliente, La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti indicazioni e di seguirle per evitare eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle indicazioni relative alla sicurezza e da un uso improprio del dispositivo.
- Seite 44 AVVERTENZE DI SICUREZZA • Seguire attentamente le istruzioni di installazione per fissare correttamente il dispositivo alla parete. • Per evitare un possibile rischio di incendio, è importante che il dispositivo sia installato rispettando le indicazioni fornite nelle istruzioni . • Il radiatore è...
- Seite 45 ATTREZZI NECESSARI Cacciavite Matita Chiave regolabile Guanti Metro a nastro Livella ad acqua Trapano elettrico Telo protettivo VOLUME DI CONSEGNA Radiatore (1x) Viti lunghe (4x) Tasselli (4x) Supporti a parete (4x) Gommini (2x) Sfiato dell'aria (1x) Tappi (3x)
- Seite 46 INSTALLAZIONE Dimensioni del radiatore Fairmont...
- Seite 47 1° passaggio Lasciare spazio sufficiente per l'installazione di valvole e/o regolatori termostatici. • Posizionare il radiatore nel punto desiderato, controllare se è perfettamente allineato e segnare quattro posizioni uguali per i supporti. • Assicurarsi che il radiatore sia montato in verticale. •...
- Seite 48 3° passaggio Foro Foro a sinistra a destra • Separare le due parti del supporto e fissare quella più grande alla parete. 4° passaggio • Fissare la parte più piccola del supporto al lato posteriore del radiatore.
- Seite 49 5° passaggio • Fissare il radiatore alla parete allineando i supporti e stringere la vite piccola quando è in posizione. • Collegare il radiatore all'impianto centrale di riscaldamento.
- Seite 50 Opzione • Opzionalmente, è possibile collegare il radiatore all'impianto centrale di riscaldamento anche dal lato inferiore. DOPO L'INSTALLAZIONE • Utilizzare un cacciavite per aprire lo sfiato dell'aria. Aprire la valvola e far fluire l'acqua nel radiatore. • Controllare che i collegamenti non presentino perdite. •...
- Seite 51 RICERCA E CORREZIONE DEGLI ERRORI Se il radiatore non funziona, la capacità di risolvere alcuni semplici problemi può evitare stress e fastidi. Qui è disponibile una guida per risolvere i problemi più comuni legati ai radiatori. Problema Causa Soluzione Punti freddi sul L'acqua non scorre Assicurarsi che non vi radiatore...
