inels RFDA-73M/RGB Betriebsanleitung Seite 5
Dimmer für led-streifen
RFDA-73M/RGB
Dimmer for coloured (RGB) LED strips
EN
Dimmer für farbige (RGB) LED strips
DE
AT

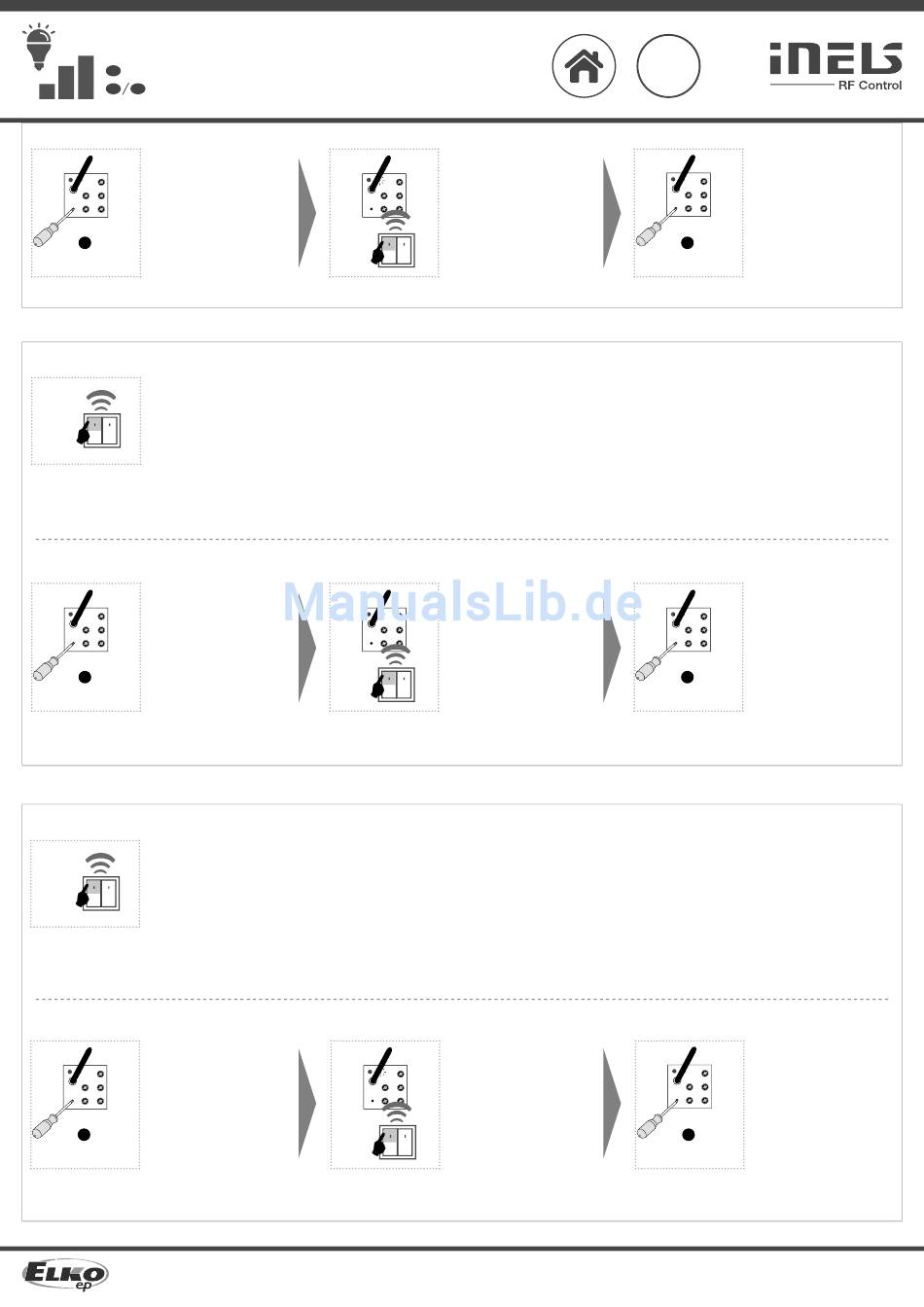

Programming /
Programmierung
Press of programming button
1
on actuator RFDA-73M/RGB
for 1 second will activate
actuator RFDA-73M/RGB into
programming mode. LED is
fl ashing in 1s interval.
Drücken der Programmiertaste
am
Aktor
für 1 Sekunde wird der
1 x
> 1s
PROG
Aktor RFDA-73M/RGB in den
Programmiermodus versetzt.
LED blinkt im 1s-Intervall.
Light scene function 3 /
Szenenfunktion 3
Description of light scene 3 /
Beschreibung der Lichtszene 3
a) By pressing the programmed button for less than 0.5 s, the light fl uidly
illuminates for a period of 3 s (at 100% brightness). By pressing the button
shortly again, the light will continuously switch off for 3 seconds.
b) By pressing the programmed button for more than 0.5 s, fl uid brightness
1 x
regulation will occur. After releasing the button, the brightness level is saved
in the memory, and pressing the button shortly later will switch the light on /
off to this intensity.
c) It is possible to readjust the change in intensity at any time by a long press of
the programmed button.
The actuator remembers the adjusted value even after disconnecting from the
power supply.
Programming /
Programmierung
Press of programming button
1
on actuator RFDA-73M/RGB
for 1 second will activate
actuator RFDA-73M/RGB into
programming mode. LED is
fl ashing in 1s interval.
Drücken der Programmiertaste
am
Aktor
1 x
> 1s
für 1 Sekunde wird der
PROG
Aktor RFDA-73M/RGB in den
Programmiermodus versetzt.
LED blinkt im 1s-Intervall.
Light scene function 4 /
Szenenfunktion 4
Description of light scene 4 /
Beschreibung der Lichtszene 4
a) By pressing the programmed button for less than 0.5 s, the light illuminates.
By pressing the button shortly again, the light will continuously switch off for
3 seconds (at 100% brightness).
b) By pressing the programmed button for more than 0.5 s, fl uid brightness
1 x
regulation will occur. After releasing the button, the brightness level is saved
in the memory, and pressing the button shortly later will switch the light on /
off to this intensity.
c) It is possible to readjust the change in intensity at any time by a long press of
the programmed button.
The actuator remembers the adjusted value even after disconnecting from the
power supply.
Programming /
Programmierung
Press of programming button
1
on actuator RFDA-73M/RGB
for 1 second will activate
actuator RFDA-73M/RGB into
programming mode. LED is
fl ashing in 1s interval.
Drücken der Programmiertaste
am
Aktor
für 1 Sekunde wird der Aktor
1 x
> 1s
PROG
RFDA-73M/RGB
Programmiermodus versetzt.
LED blinkt im 1s-Intervall.
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
2
RFDA-73M/RGB
2 x
2
RFDA-73M/RGB
3 x
2
RFDA-73M/RGB
4 x
in
den
ELKO EP Germany GmbH | Minoritenstr. 7 | 50667 Köln | Deutschland | E-mail: elko@elkoep.de | Tel: +49 (0) 221 222 837 80
ELKO EP Austria GmbH | Laurenzgasse 10/7 | 1050 Wien | Österreich | E-mail: elko@elkoep.at | Tel: +43 (0) 676 942 9314
www.elkoep.com / www.elkoep.de / www.elkoep.at
Two presses of your selected
button on the RF transmitter
assigns
the
function
light
scene 2 (must be a lapse of 1 s
between individual presses).
2x
Tastendruck
auf
der
gewählten Taste auf dem RF-
Sender ordnet die Funktion
Lichtszene 2 (es muss ein
Pause von 1 s zwischen den
einzelnen Tastenbetätigungnen
eingehalten werden).
a) Durch Drücken der Programmiertaste kürzer als 0.5 s, das Licht leuchtet fl iessend
in einen Zeitraum von 3 s (bei 100% Helligkeit). Durch erneutes Drücken der
Taste, wird das Licht gleichmässig in 3 Sekunden ausgeschaltet.
b) Durch Drücken der Programmiertaste länger als 0.5 s, wird die Helligkeitsregelung
aktiviert. Nach Loslassen der Taste wird die Helligkeit in diesem Zustand
gespeichert, und drücken Sie die Taste kurz darauf wird das Licht an / aus in
dieser Intensität geschaltet.
c) Es ist möglich, eine Intensitätsänderung jederzeit durch einen langen Druck auf
die Programmiertaste zu initiieren.
Der Aktor speichert den eingestellten Wert auch nach dem Trennen von der
Stromversorgung.
Three presses of your selected
button on the RF transmitter
assigns the function light scene
3 (must be a lapse of 1 s between
individual presses).
3x
Tastendruck
auf
der
gewählten Taste auf dem RF-
Sender ordnet die Funktion
Lichtszene 3 (es muss ein
Pause von 1 s zwischen den
einzelnen Tastenbetätigungnen
eingehalten werden).
a) Durch Drücken der Programmiertaste kürzer als 0.5 s, das Licht leuchtet.
Durch erneutes Drücken der Taste, wird das Licht gleichmässig wechseln, alle
3 Sekunden (bei 100% Helligkeit).
b) Durch Drücken der Programmiertaste länger als 0.5 s, wird die Helligkeitsregelung
aktiviert. Nach Loslassen der Taste wird die Helligkeit in diesem Zustand
gespeichert, und drücken Sie die Taste kurz darauf wird das Licht an / aus in
dieser Intensität geschaltet.
c) Es ist möglich, eine Intensitätsänderung jederzeit durch einen langen Druck auf
die Programmiertaste zu initiieren.
Der Aktor speichert den eingestellten Wert auch nach dem Trennen von der
Stromversorgung.
Four presses of your selected
button on the RF transmitter
assigns the function light scene
4 (must be a lapse of 1 s between
individual presses).
4x
Tastendruck
auf
der
gewählten Taste auf dem RF-
Sender ordnet die Funktion
Lichtszene 4 (es muss ein
Pause von 1 s zwischen den
einzelnen Tastenbetätigungnen
eingehalten werden).
RGB
LED
strips
Press of programming button
3
on actuator RFDA-73M/RGB
shorter then 1 second will
fi nish programming mode,
LED switches off .
Drücken der Programmiertaste
am
Aktor
RGB kürzer als 1 Sekunde
Programmiermodus
1 x
< 1s
PROG
beendet, die LED schaltet sich
aus.
Press of programming button
3
on actuator RFDA-73M/RGB
shorter then 1 second will
fi nish programming mode,
LED switches off .
Drücken der Programmiertaste
am
Aktor
RGB kürzer als 1 Sekunde
1 x
< 1s
Programmiermodus
PROG
beendet, die LED schaltet sich
aus.
Press of programming button
3
on actuator RFDA-73M/RGB
shorter then 1 second will
fi nish programming mode,
LED switches off .
Drücken der Programmiertaste
am
Aktor
RGB kürzer als 1 Sekunde
Programmiermodus
1 x
< 1s
PROG
beendet, die LED schaltet sich
aus.
RFDA-73M/
wird
RFDA-73M/
wird
RFDA-73M/
wird
02-37/2015 Rev.2
5/9
