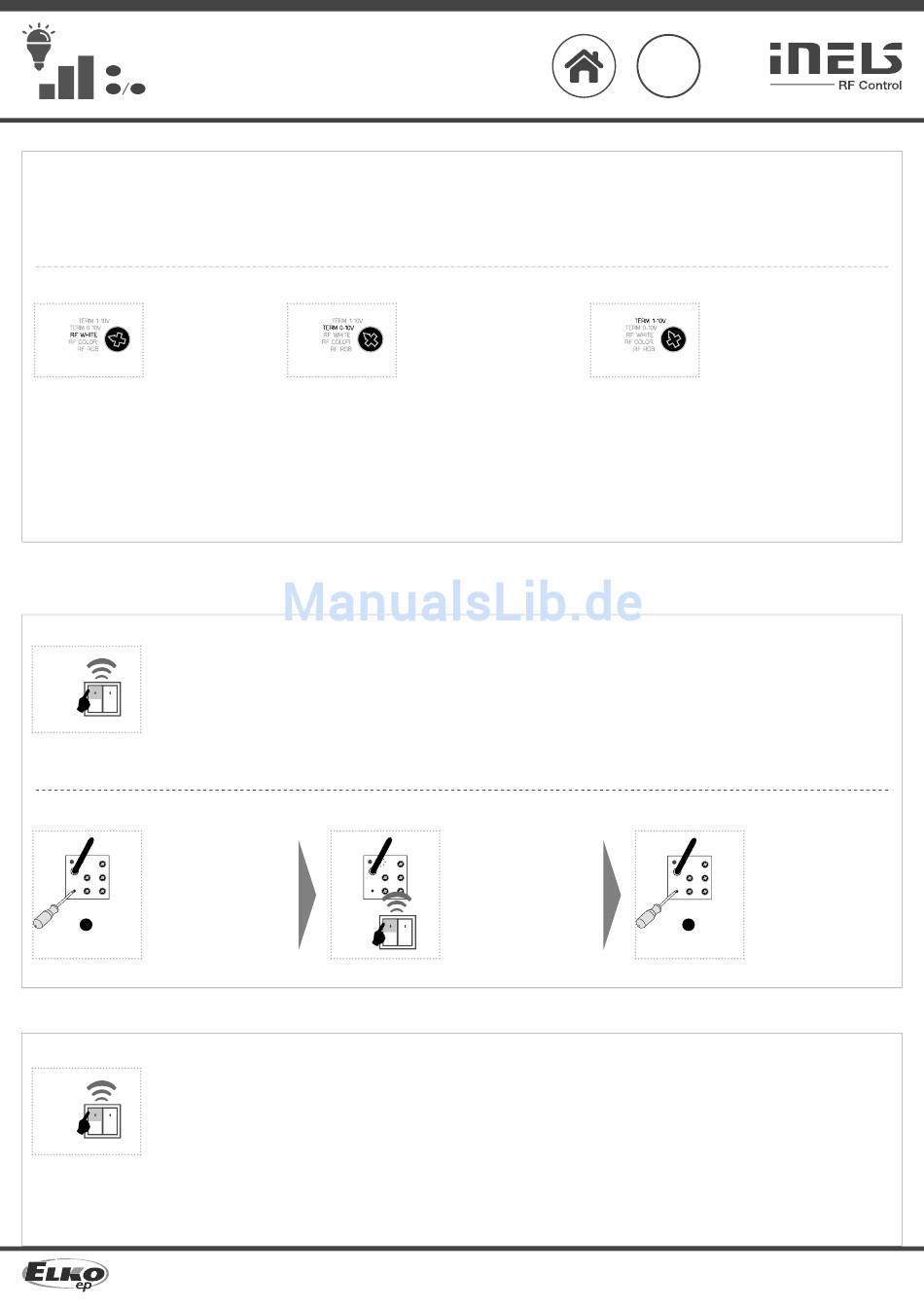

inels RFDA-73M/RGB Betriebsanleitung Seite 4
Dimmer für led-streifen
RFDA-73M/RGB
Dimmer for coloured (RGB) LED strips
EN
Dimmer für farbige (RGB) LED strips
DE
AT
RF WHITE
Description of mode RF WHITE /
This mode enables use of 3 output channels for connecting 3 independent circuits of single-color
LED strips. RFDA-73M/RGB can be controlled as 3 independent actuators RFDA-71B.
Note: The RF WHITE mode can be controlled only by:
- RF controllers: RFWB-20, RFWB-40, RF KEY, RFIM-20 and RFIM-40.
- System units: RF Touch, RF Pilot, eLAN-RF-003 and eLAN-RF-Wi-003.
Setting the channel /
Einstellung der Kanäle
1
MODE
Programming channel 1:
Using a screwdriver on the MODE potentiometer, set the
RF WHITE mode.
Programmierung Kanal 1:
Mit einem Schraubendreher an dem MODE-Potentiometer,
stellen Sie den RF WHITE-Modus ein.
Function programmable in the RF WHITE mode /
Light scene function 1/
Szenenfunktion 1
Description of light scene 1 /
Beschreibung der Lichtszene 1
a) By pressing the programmed button for less than 0.5 s, the light illuminates; it
goes out by pressing again.
b) By pressing the programmed button for more than 0.5 s, fl uid brightness
regulation will occur. After releasing the button, the brightness level is saved
1 x
in the memory, and pressing the button shortly later will switch the light on /
off to this intensity.
c) It is possible to readjust the change in intensity at any time by a long press of
the programmed button.
The actuator remembers the adjusted value even after disconnecting from the
power supply.
Programming /
Programmierung
Press of programming button
1
on actuator RFDA-73M/RGB
for 1 second will activate
actuator RFDA-73M/RGB into
programming mode. LED is
fl ashing in 1s interval.
Drücken der Programmiertaste
am
Aktor
für 1 Sekunde wird der
1 x
> 1s
PROG
Aktor RFDA-73M/RGB in den
Programmiermodus versetzt.
LED blinkt im 1s-Intervall.
Light scene function 2 /
Szenenfunktion 2
Description of light scene 2 /
Beschreibung der Lichtszene 2
a) By pressing the programmed button for less than 3 s, the light illuminates; it
goes out by pressing again.
b) In order to limit undesirable control of brightness, fl uid brightness control
occurs only by pressing a programmed button for over 3 s. After releasing the
1 x
button, the brightness level is saved in the memory, and pressing the button
shortly later will switch the light on/off to this intensity.
c) It is possible to readjust the change in intensity at any time by pressing the
programmed button for over 3 s.
The actuator remembers the adjusted value even after disconnecting from the
power supply.
Beschreibung des Modus RF WHITE
2
MODE
Programming channel 2:
Using a screwdriver on the MODE potentiometer, set the THERM
0-10V mode.
Upon leaving the programming mode, it is necessary on the
MODE switch to set the RF WHITE mode back.
Programmierung Kanal 2:
Mit einem Schraubendreher an dem MODE-Potentiometer,
stellen Sie den THERM 0-10V-Modus ein.
Beim Verlassen des Programmiermodus ist es notwendig den
MODE-Schalter zurückzusetzen, um den RF WHITE-Modus zu
beenden.
Programmierbare Funktion im RF WHITE-Modus
2
RFDA-73M/RGB
1 x
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ELKO EP Germany GmbH | Minoritenstr. 7 | 50667 Köln | Deutschland | E-mail: elko@elkoep.de | Tel: +49 (0) 221 222 837 80
ELKO EP Austria GmbH | Laurenzgasse 10/7 | 1050 Wien | Österreich | E-mail: elko@elkoep.at | Tel: +43 (0) 676 942 9314
www.elkoep.com / www.elkoep.de / www.elkoep.at
Dieser Modus ermöglicht die Verwendung von 3 Ausgangskanäle für den Anschluss von
3 unabhängigen Kreisläufen von einfarbigen LED-Streifen. RFDA-73M/RGB als 3 unabhängige
Aktoren RFDA-71B gesteuert werden.
Hinweis: Die RF WHITE-Modus kann nur gesteuert werden durch:
- RF-Steuerungseinheiten: RFWB-20, RFWB-40, RF-KEY, RFIM-20 und RFIM-40.
- Systemeinheiten: RF Touch RF Pilot, eLAN-RF-003 und eLAN-RF-W-003.
3
Programming channel 3:
Using a screwdriver on the MODE potentiometer, set the THERM
1-10V mode.
Upon leaving the programming mode, it is necessary on the
MODE switch to set the RF WHITE mode back.
Programmieren Kanal 3:
Mit einem Schraubendreher an dem MODE-Potentiometer,
stellen Sie den THERM 1-10V-Modus ein.
Beim Verlassen des Programmiermodus ist es notwendig den
MODE-Schalter zurückzusetzen, um den RF WHITE-Modus zu
beenden.
a) Durch Drücken der Programmiertaste kürzer als 0.5 s, leuchtet das Licht; es geht
durch erneutes Drücken aus.
b) Durch Drücken der Programmiertaste länger als 0.5 s, wird die Helligkeitsregelung
aktiviert. Nach Loslassen der Taste wird die Helligkeit in diesem Zustand
gespeichert, und drücken Sie die Taste kurz darauf wird das Licht an / aus in
dieser Intensität geschaltet.
c) Es ist möglich, eine Intensitätsänderung jederzeit durch einen langen Druck auf
die Programmiertaste zu initiieren.
Der Aktor speichert den eingestellten Wert auch nach dem Trennen von der
Stromversorgung.
A press of your selected button
on the RF transmitter assigns
the function light scene 1.
Ein
Tastendruck
auf
der
gewählten Taste auf dem RF-
Sender ordnet die Funktion
Lichtszene 1.
a) Durch Drücken der Programmiertaste für weniger als 3 s, das Licht leuchtet; es
geht durch erneutes Drücken aus.
b) Um die unerwünschte Steuerung der Helligkeit zu begrenzen, tritt die
Helligkeitssteuerung nur durch Drücken einer Programmiertaste länger als 3 s.
Nach Loslassen der Taste wird die Helligkeit in dem Speicher gespeichert wird
und drücken Sie die Taste kurz darauf wird das Licht an / aus in dieser Intensität
geschaltet.
c) Es ist möglich, die Intensitätsänderung jederzeit durch Betätigen der Programmiertaste
für mehr als 3 s neu einzustellen.
Der Aktor speichert den eingestellten Wert auch nach dem Trennen von der
Stromversorgung.
RGB
LED
strips
MODE
Press of programming button
3
on actuator RFDA-73M/RGB
shorter then 1 second will
fi nish programming mode,
LED switches off .
Drücken der Programmiertaste
am
Aktor
RGB kürzer als 1 Sekunde
Programmiermodus
1 x
< 1s
PROG
beendet, die LED schaltet sich
aus.
RFDA-73M/
wird
02-37/2015 Rev.2
4/9
