Montage und Anschluss -
Installation
1. Den beiliegenden Tragring auf die Schalterdose schrauben.
Screw the enclosed support ring onto the switch box.
2. Anschluss des Tasters an den KNX-Bus.
Connect the push-button to the KNX bus.
3. Taster in Tragring einrasten.
Snap the push-button into the support ring.
4. KNX Busspannungsversorgung zuschalten.
Switch on KNX power supply.

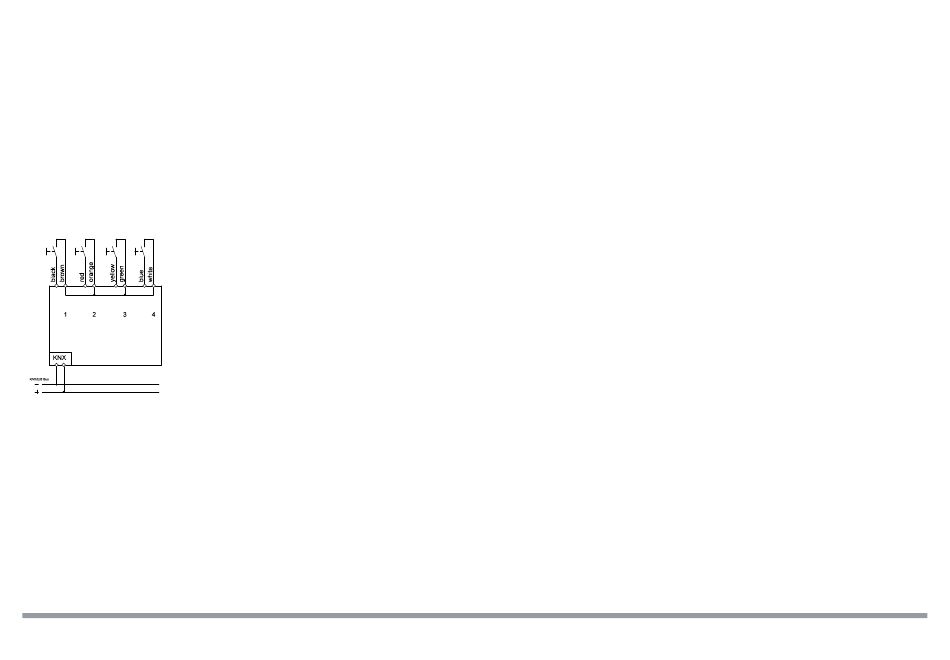

Anschlussbeispiel -
Wiring diagram
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
Tel.: + 49 - 2263 - 880 • knx@mdt.de • www.mdt.de
Stand: 0224
Beschreibung KNX Raumtemperaturregler Smart 55
Description KNX Room Temperature Controller Smart 55
Der MDT Raumtemperaturregler Smart 55 dient der Temperaturerfassung und -regelung von Innenräumen. Temperatur-Sollwertänderungen
sind mittels Plus/Minus Tasten und aktivem Farbdisplay am Gerät möglich. Zwei weitere Tasten sind individuell programmierbar.
4 Binäreingänge bieten die Möglichkeit des Anschlusses von potentialfreien Fensterkontakten oder Tastern. Die Berechnung des Taupunktes
erfolgt durch den integrierten Feuchtigkeitssensor.
Passend für 55 mm Schalterprogramme z. B. MDT Sortiment 55 oder GIRA Standard 55, E2, E22, Event, Esprit oder BERKER S1, B3, B7 oder
JUNG A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW oder MERTEN 1M, M-Smart, M-Plan, M-Pure
The MDT Room Temperature Controller Smart 55 for temperature measurement and room temperature control. An active colour display with
adjustment of the temperature setpoint by means of the plus/minus buttons. Two additional buttons are individually programmable.
4 binary inputs offer the possibility of connecting potential-free window contacts or buttons. The dew point is calculated by the integrated
humidity sensor.
Suitable for 55 mm switch ranges e.g. MDT assortment 55, GIRA Standard 55, E2, E22, Event, Esprit, BERKER S1, B3, B7, JUNG A 500, A
PLUS, A CREATION, AS 500, A 550, A FLOW or MERTEN 1M, M-Smart, M-Plan, M-Pure
Inbetriebnahme -
Commissioning
Hinweis: Das KNX Applikationsprogramm wird unter www.mdt.de\Downloads.html und im Onlinekatalog der ETS bereitgestellt.
Note: The KNX application is available at www.mdt.de\Downloads.html and in the ETS online catalogue.
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
Assign the physical address and set parameters within the ETS.
2. Programmieren der physikalischen Adresse und des Applikationsprogramms in das Gerät.
Bei Aufforderung in den Programmiermodus wechseln.
Download the individual address and the application program into the device.
Switch to programming mode when prompted.
3. Die rote LED erlischt nach erfolgreicher Programmierung.
After successful programming the red LED is switched off.
