Störsender comjam 5G
Hinweis: Der Störsender ist nicht für Dauerbetrieb ausgelegt, sondern zur kurzzeitigen Blockung (typ.
20 - 60 s Sendeimpuls, max. 300 s kontinuierlich, danach min. die gleiche Zeit zur Abkühlung). Der
Betrieb ohne geeignete Antenne kann innerhalb kurzer Zeit zur Beschädigung der Baugruppe führen!
Nur verwendbar in Kombination mit einer Montageplatte EF00005200_003, einem Mobilfunkdetektor
EF005181 / EF005135 / EF005136 und einer geeigneten Antenne. Zur Abdeckung aller relevanten
Mobilfunk-Downlinks sind typisch drei Störsender-Module nötig.
Es gelten die Auflagen und rechtlichen Bestimmungen wie in den weiterführenden Informationen spä-
ter im Dokument beschrieben!
-28-

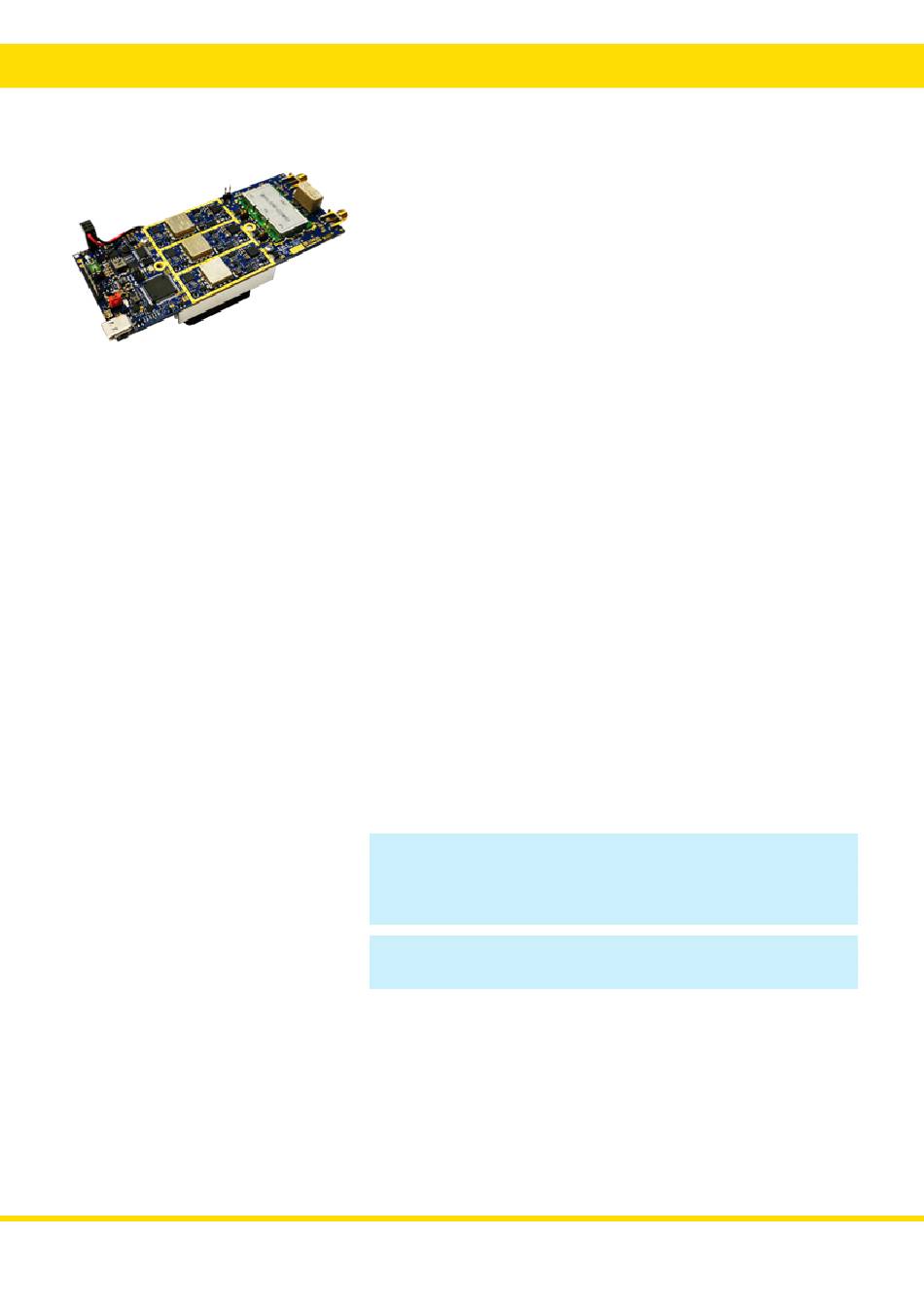

Einstellbarer 3-Kanal-Störsender ("Blocker") zur gleichzeitigen
Beaufschlagung dreier Frequenzbänder (low/mid/high) mit
Störleistung von jeweils bis zu 2 W.
Der Störsender ist als sog. re-aktiver Blocker konzipiert in Kom-
bination mit und zur anlassbezogenen Auslösung durch einen
vorgelagerten Mobilfunkdetektor comstop® stationär 5G oder
comstop® advance (pro).
Im ausgeschalteten Zustand schleift das integrierte HF-Relais
die an der ersten SMA-Buchse (RX-in/TX-out) angeschlossene
Antenne an die zweite SMA-Buchse (RX-out) durch. Somit
kann der Störsender und ein Detektor im Duplex-Verfahren an
derselben Antenne betrieben werden.
Produktmerkmale:
• Frequenzbereich (low/mid/high): 0,7 – 1,0 GHz / 1,8 – 2,5
GHz / 2,6 – 3,8 GHz
• Sendeleistung (@ 24 V): typ. +30 dBm (max. +33 dBm)
/ Kanal
• Sendeleistung (@ USB-C): typ. +27 dBm / Kanal (reduziert)
• Stromaufnahme: max. 1,2 A @ 24 V, max. 1,5 A @ 5 V
(USB)
• Antennenanschlüsse: 1 x SMA-Buchse (f) RX-in/TX-out, 1
x SMA-Buchse (f) RX-out
• Konnektivität: USB-C, RS485, UART
• Duty cycle on/off: 1:1 (max. 300 s kontinuierlich)
• Temperaturüberwachung und -abschaltung
• Abmessungen (mit Kühlkörper und Lüfter): ca. 140 x 55 x
50 mm (LxBxH)
• Gewicht (mit Kühlkörper und Lüfter): ca. 120 g
Der Störsender ist in drei Ausführungen bestellbar:
Typ:
Störsender comjam 5G
Störsender comjam 5G ²)
Störsender comjam 5G ³)
1)
low: 700 – 800 MHz; mid: 1800 – 1900 MHz; high: 2600 – 2700 MHz
2)
low: 800 – 900 MHz; mid: 2000 – 2100 MHz; high: 3400 – 3650 MHz
3)
low: 900 – 1000 MHz; mid: 2400 – 2500 MHz; high: 3550 – 3800 MHz
Artikelnummer
1
)
EF005125_001
EF005125_002
EF005125_003
