ZAMEL exta WZN-01 Bedienungsanleitung

WZN-01 DÄMMERUNGSSCHALTER
BESCHREIBUNG
Der Dämmerungsschalter wird zum
Ein- oder Ausschalten des Lichts bzw. an-
derer Energieverbraucher entsprechend
der Helligkeit verwendet. Das System
wird bei Dämmerung eingeschaltet und
bei Sonnenaufgang wieder ausgeschal-
tet. Die Helligkeitsschwelle kann stufenlos
eingestellt werden. Der Schalter ist gegen
kurzzeitige Schwankungen der Helligkeit
beständig und damit betriebszuverlässig.
Externer Helligkeitssensor SOH mit max.
Kabellänge bis 50 m ermöglicht die Mon-
tage an beliebiger Stelle.
EIGENSCHAFTEN
● Ein- und Ausschalten entsprechend
eingestellter Helligkeit
● LED-Betriebsanzeige
● LED-Schalteranzeige
● Stufenlose Einstellung der Helligkeits-
schwelle
● Breiter Einstellbereich (0 bis 200 Lux)
● Das System muss mit einem externen
Helligkeitssensor verwendet wer-
den (z.B. SOH-01, SOH-03, SOH-05)
● Beständig gegen kurze Helligkeits-
schwankungen
● Hysterese
● Schaltkontakt max. 16 A
Das Gerät muss an das
Einphasennetz
chend den geltenden Nor-
men angeschlossen wer-
den. Das Anschlusschema
ACHTUNG! befindet sich in vorliegender
Gebrauchsanleitung. Die Installations-, An-
schluss- und Einstellungsarbeiten dürfen
nur von dem qualifizierten Personal nach
genauer Kenntnisnahme der Betriebsan-
leitung und Funktionen des Gerätes durch-
geführt werden. Der Abbau des Gehäuses
führt zum Erlöschen des Gewährleistungs-
anspruches und kann Stromschlag verur-
sachen. Vor der Installation Anschlusskabel
auf Spannung prüfen. Zur Installation ver-
wenden Sie einen Kreuzschraubendreher
mit Durchmesser von 3,5 mm. Auf die ein-
wandfreie Funktionalität haben die Art des
Transportes, der Lagerung und Verwendung
Einfluss. Die Installation des Gerätes wird in
folgenden Fällen nicht empfohlen: fehlende
Bauelemente, defektes bzw. deformiertes
Gerät. Im Störungsfall setzen Sie sich mit
dem Hersteller in Verbindung.
Symbol, das die selektive Samm-
lung von Elektro- und Elektronikge-
räten bezeichnet. Das abgenutzte
Gerät darf nicht mit anderen
Abfällen entsorgt werden.
ZAMEL Sp. z o.o.
ul. Zielona 27, 43-200 Pszczyna, Poland
tel. +48 (32) 210 46 65, fax +48 (32) 210 80 04
www.zamel.com, e-mail: marketing@zamel.pl
TECHNISCHE DATEN

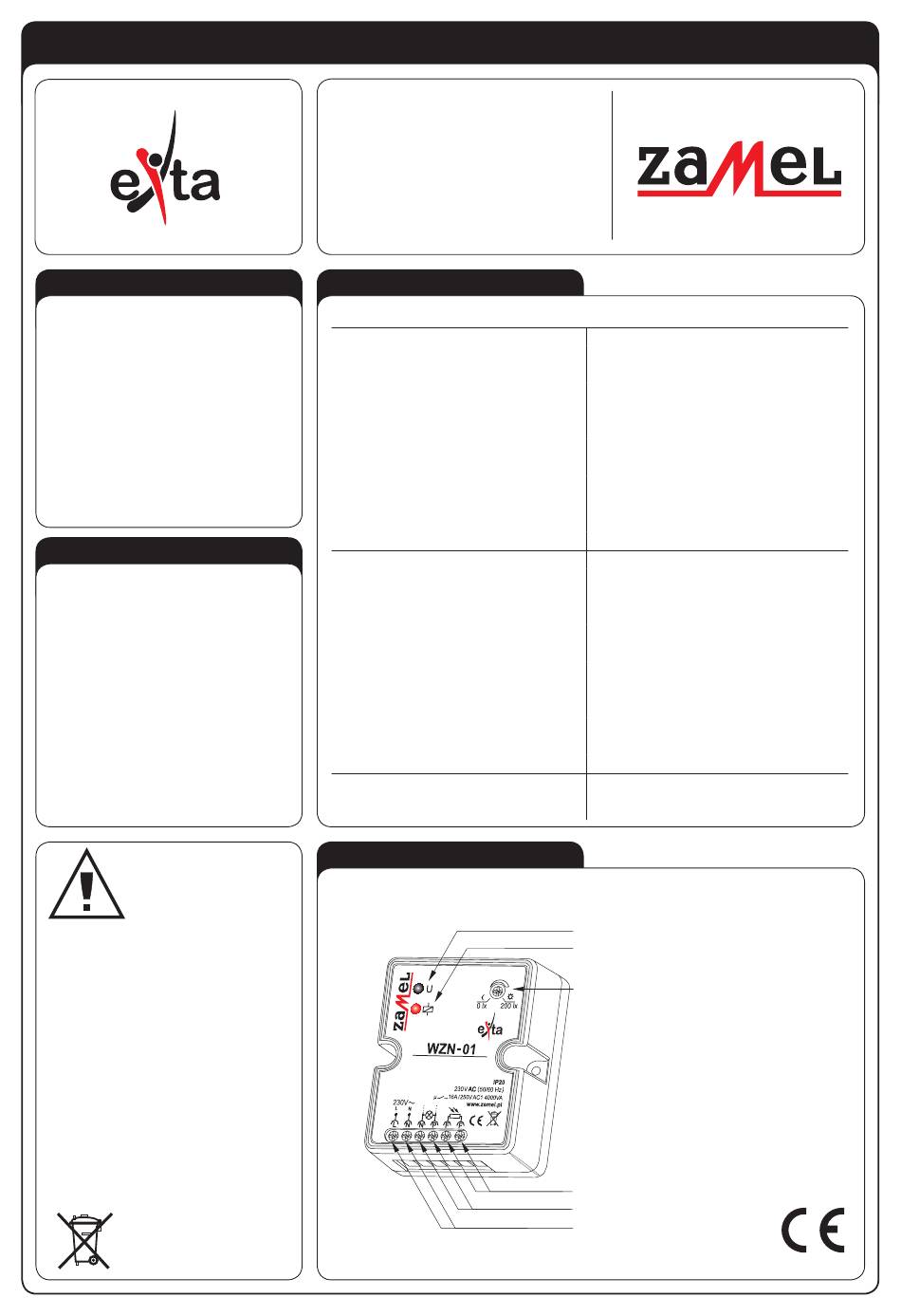

DESIGN
entspre-
WZN-01
Einspeiseklemmen: L , N
Nennspannung: 230 V~
Toleranz der Nennspannung: -15 ÷ +10 %
Nennfrequenz: 50 / 60 Hz
Stromaufnahme: 24 mA
Betriebsanzeige: dioda LED grün
Helligkeitssensor-Klemmen: F, F
Länge des Sensorkabels: 50 m (MTY 2x 0,5 mm
Empfängerklemmen: N, P
Einstellbereich: 0 ÷ 200 lx (stufenloser Drehpotentiometer)
Schalteranzeige: dioda LED rot
Schaltkontakt: 1NO-16 A / 250 V AC1 4000 VA (nicht potentialfrei)
Anzahl der Anschlussklemmen: 6
Anschlusskabel-Querschnitt: 0,2 ÷ 2,50 mm
Betriebstemperaturbereich: -20
Betriebsposition: beliebig
Gehäuse-Montage: 2 x Dübel 5 x (3 x 30)
Gehäuse-Schutzart: IP20 (PN-EN 60529)
Schutzklasse: II
Überspannungskategorie: II
Verschmutzungsgrad: 2
Bemessungsstoßspannung: 1 kV (PN-EN 61000-4-5)
Maße: 69x56x27 mm
Gewicht: 0,073 kg
Normen: PN-EN 60669-1
Betriebsanzeige
Schalteranzeige
Einstellung der Helligkeitsschwelle
Sensorklemmen (F, F)
Anschlussklemmen des Empfängers (N, P)
Einspeiseklemmen (L, N)
BEDIENUNGSANLEITUNG
)
2
2
C ÷ +45 C
o o
PN-EN 60669-2-1
PN-EN 61000-4-2,3,4,5,6,11
