ZAMEL exta WZN-01 Bedienungsanleitung

DÄMMERUNGSSCHALTER WZN-01
BESCHREIBUNG
Der Dämmerungsschalter WZN-01 wird
zur Steuerung von Beleuchtung und ande-
ren elektrischen Vorrichtungen in Abhän-
gigkeit von der Lichtintensität verwendet.
Das System schaltet die Beleuchtung bei
Sonnenuntergang ein und bei Sonnen-
aufgang wieder aus. Die Schaltschwelle
kann vom Benutzer eingestellt werden. Der
Dämmerungsschalter WZN-01 ist resistent
gegen plötzliche Änderungen der Lichtin-
tensität und somit sehr zuverlässig.
EIGENSCHAFTEN
● Ermöglicht das Einschalten und/oder
Ausschalten von Beleuchtungsele-
menten auf Grundlage der Umge-
bungsbeleuchtung,
● Versorgungsspannungsanzeiger,
● Relaismodusanzeige,
● Einstellung von
Einschaltschwellenwert,
● breite Einstellspanne für Einschalt-
schwellenwert (von 0 bis 200 lx),
● erforderliche Anwendung von Außen-
lichtsensor SOH-01, SOH-03, SOH-05
oder SOS-01,
● resistent gegen plötzlichen Abfall
der Lichtintensität,
● Hysterese von Umschaltschwellen-
wert,
● Spannungsrelaisausgang
max. Leistung 16 A.
Das Gerät wurde für die Ein-
phasen-Installation
und muss gemäß den im jeweili-
gen Land geltenden Normen in-
stalliert werden. Das Gerät muss
in Übereinstimmung mit den
VORSICHT
Angaben installiert werden, die
in dieser Bedienungsanleitung
enthalten sind. Installation, Anschluss und Steu-
erung müssen durch qualifizierte Fachelektriker
und in Übereinstimmung mit den Service-Hand-
buch und den Gerätefunktionen erfolgen.
Beim Zerlegen des Gehäuses kann es zu einem
elektrischen Schock kommen und die Garantie
erlischt. Vor der Installation ist sicherzustellen,
dass die Anschlusskabel spannungsfrei sind.
Für die Installation des Geräts ist ein Kreuz-
schlitz-Schraubendreher 3,5 mm erforderlich.
Unsachgemäßer Transport sowie unsachgemäße
Lagerung und Verwendung können zu Fehlfunk-
tionen führen. In den folgenden Fällen wird von
einer Installation des Geräts abgeraten: Falls Ge-
räteteile fehlen oder das Gerät beschädigt oder
verformt ist. Bei Fehlfunktionen des Geräts ist der
Hersteller zu kontaktieren.
Das Symbol steht für eine getrennte
Entsorgung von elektrischer und
elektronischer Ausrüstung. Es ist
verboten, die benutzte Ausrüstung
zusammen mit anderem Abfall zu
entsorgen.
ZAMEL Sp. z o.o.
ul. Zielona 27, 43-200 Pszczyna, Polen
Tel. +48 (32) 210 46 65, Fax +48 (32) 210 80 04
www.zamel.com, E-Mail: export@zamel.pl
TECHNISCHE DATEN
Versorgungsspannungsanzeiger: LED grün
Maximale Länge des Sensorkabels: 50 m (MTY 2 x 0,5 mm
Einstellbereich für Schwellenwert: 0 ÷ 200 lx (Rotationspotentiometer)
Anzahl der Anschlussklemmen: 6
Querschnitt der Anschlusskabel: 0,2 ÷ 2,50 mm
Umgebungstemperaturbereich: -20
Nennimpulswiderstandsspannung: 1 kV (EN 61000-4-5)

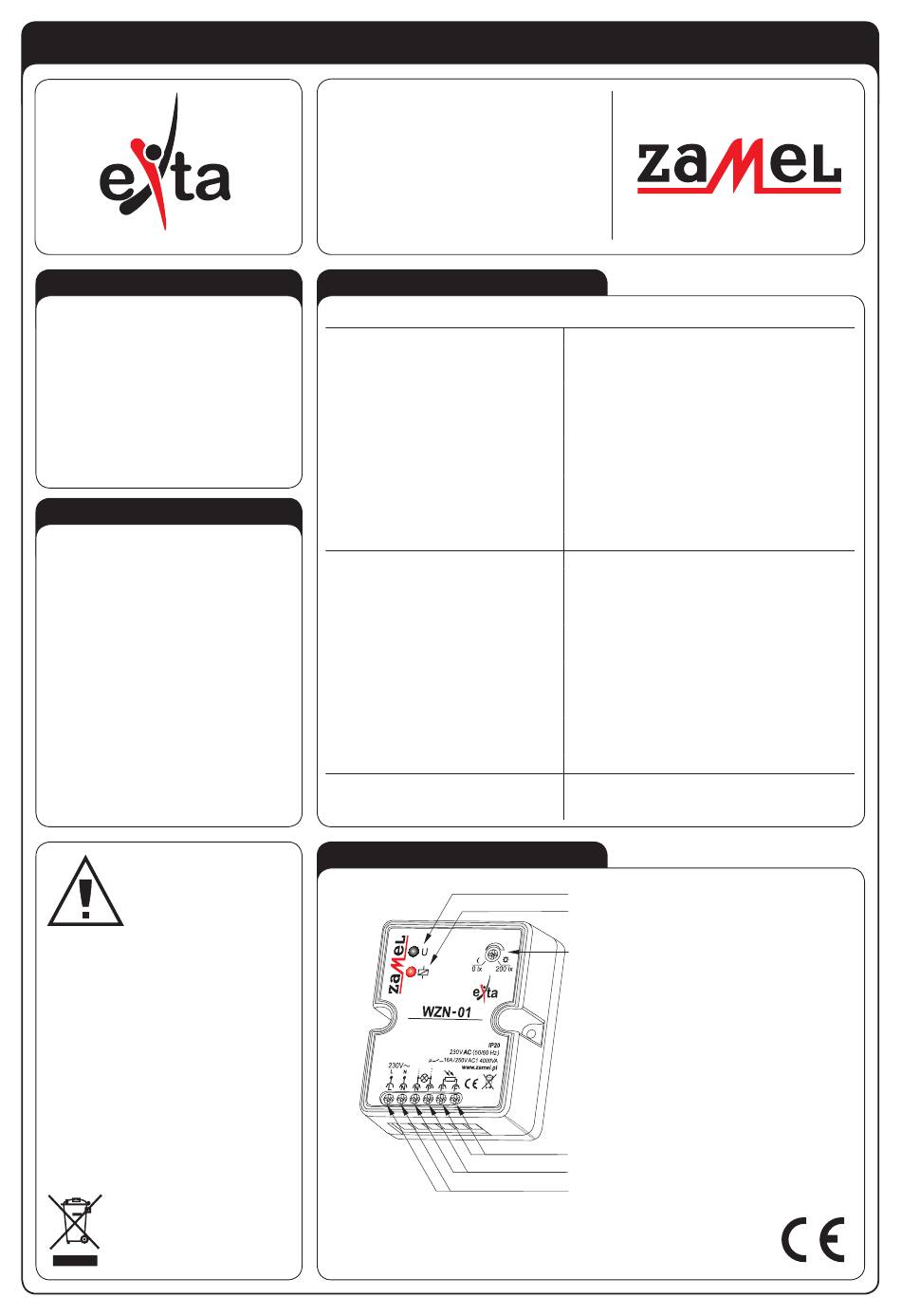

AUSSEHEN
entwickelt
WZN-01
Netzanschlussklemmen: L, N
Nennspannung: 230 V AC
Nennspannungstoleranz: -15 ÷ +10 %
Nennfrequenz: 50 / 60 Hz
Nennstromaufnahme: 24 mA
Lichtsensoranschlüsse: F, F
Ausgangsanschlüsse: N, P
Relaismodusanzeige: LED rot
Ausgangsrelaisparameter: 1NO-16 A / 250 V AC1 4000 VA (Spannungskontakt)
o
Betriebsmodus: frei
Befestigung: 2 x Spannvorrichtung 5 x (3 x 30)
Schutzart: IP20 (EN 60529)
Schutzklasse: II
Überspannungskategorie: II
Verschmutzungsgrad: 2
Abmessungen: 69 x 56 x 27 mm
Gewicht: 0,073 kg
Referenznormen: EN 60669-1
EN 60669-2-1
EN 61000-4-2,3,4,5,6,11
Optische Anzeige für Netzversorgung
Optische Anzeige für Ausgangsrelais
Einstellung Einschaltschwelle
Lichtsensoranschlüsse (F, F)
Ausgangslastanschlüsse (N, P)
Eingangsversorgungsanschlüsse (L, N)
BEDIENUNGSANLEITUNG
)
2
2
C ÷ +45 C
o
plik: inst_ext_de_wzn-01 | modyfikacja: 29.09.2016
