ZAMEL exta WZH-01 Bedienungsanleitung

DÄMMERUNGSSCHALTER WZH-01
BESCHREIBUNG
Der Dämmerungsschalter WZH-01
wird zur Steuerung von Beleuchtung
und anderen elektrischen Vorrichtungen
in Abhängigkeit von der Lichtstromdich-
te verwendet. Das System schaltet die
Beleuchtung bei Sonnenuntergang ein
und bei Sonnenaufgang wieder aus.
Die Schaltschwelle kann vom Benut-
zer eingestellt werden. Das System ist
resistent gegen plötzliche Änderungen
der Lichtstromdichte und somit sehr zu-
verlässig. Das hermetische Gehäuse
(IP65) stellt eine korrekte Funktion unter
schlechten Wetterbedingungen sicher.
EIGENSCHAFTEN
● Ermöglicht das Einschalten und/oder
Ausschalten von Beleuchtungsele-
menten auf Grundlage der
Umgebungsbeleuchtung,
● Einstellung von Einschaltschwellen-
wert,
● breite Einstellspanne für Einschalt-
schwellenwert (von 0 bis 200 lx),
● innerer Beleuchtungssensor,
● resistent gegen plötzlichen Abfall
der Lichtstromdichte,
● Hysterese von
Umschaltschwellenwert,
● hermetisches Gehäuse (IP65),
● Spannungsrelaisausgang
max. Leistung 16 A.
Das Gerät wurde für die Ein-
phasen-Installation
und muss gemäß den im jewei-
ligen Land geltenden Normen
installiert werden. Das Gerät
muss in Übereinstimmung mit
VORSICHT
den Angaben installiert wer-
den, die in dieser Bedienungsanleitung enthal-
ten sind. Installation, Anschluss und Steuerung
müssen durch qualifizierte Fachelektriker und in
Übereinstimmung mit den Service-Handbuch und
den Gerätefunktionen erfolgen. Die Demontage
des Geräts führt zu einem Verlust aller Garan-
tieansprüche und kann zu einem elektrischen
Schock führen. Vor der Installation ist sicherzu-
stellen, dass die Anschlusskabel spannungsfrei
sind. Für die Installation des Geräts ist ein Kreuz-
schlitz-Schraubendreher 3,5 mm erforderlich.
Unsachgemäßer Transport sowie unsachgemäße
Lagerung und Verwendung können zu Fehlfunk-
tionen führen. In den folgenden Fällen wird von
einer Installation des Geräts abgeraten: Falls Ge-
räteteile fehlen oder das Gerät beschädigt oder
verformt ist. Bei Fehlfunktionen des Geräts ist der
Hersteller zu kontaktieren.
Das Symbol steht für eine
getrennte Entsorgung von
elektrischen und elektronischen
Geräten. Die Entsorgung von
benutzten Geräten im Restmüll
ist nicht gestattet.
ZAMEL Sp. z o.o.
ul. Zielona 27, 43-200 Pszczyna, Polen
Tel. +48 (32) 210 46 65, Fax +48 (32) 210 80 04
www.zamel.com, E-Mail: export@zamel.pl
TECHNISCHE DATEN
Spannungsversorgungskabel: L (schwarz), N (blau)
Eingangsspannungstoleranz: -15 ÷ +10 %
Einstellbereich für Schwellenwert: 0 ÷ 200 lx (Potentiometer)
Ausgangsrelaisparameter: 1NO-16 A / 250 V AC1 4000 VA (Spannungskontakt)
Anzahl der Schalterkabel: 4
Querschnitt der Anschlusskabel: 4 x 0,75 mm
Länge der Anschlusskabel: 0,5 m
Umgebungstemperaturbereich: -20 ÷ +45
Überspannungskategorie: II
Nennimpulswiderstandsspannung: 1 kV (PN-EN 61000-4-5)

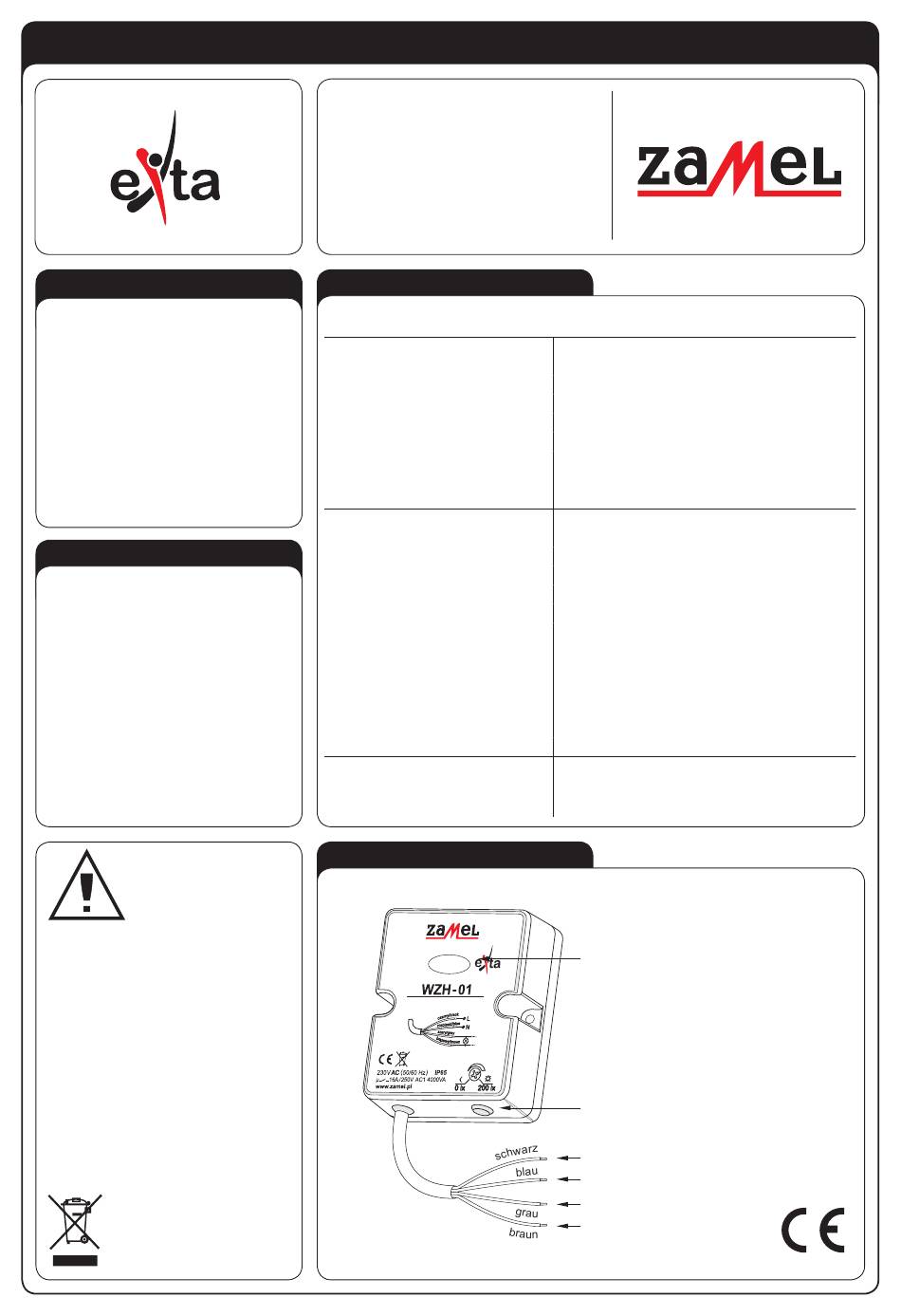

AUSSEHEN
entwickelt
WZH-01
Nenneingangsspannung: 230 V AC
Nennfrequenz: 50 / 60 Hz
Nennleistungsaufnahme: 24 mA
Ausgangslastkabel: L (braun), N (grau)
Beleuchtungssensor: innen
Betriebsposition: vertikal, Kabel nach unten
Befestigung: 2 x Spannvorrichtung 5 x (3 x 30)
Schutzart des Gehäuses: IP65 (PN-EN 60529)
Schutzklasse: II
Verschmutzungsgrad: 2
Abmessungen: 69 x 56 x 27 mm
Gewicht: 0,12 kg
Referenznormen: PN-EN 60669-1
PN-EN 60669-2-1
PN-EN 61000-4-2,3,4,5,6,11
Innerer Beleuchtungssensor
Einstellung von Einschaltschwellenwert
Spannungsversorgungskabel (L)
Spannungsversorgungskabel (N)
Ausgangslastkabel (N)
Ausgangslastkabel (L)
BEDIENUNGSANLEITUNG
