ZAMEL exta WZS-01 Bedienungsanleitung

DÄMMERUNGSSCHALTER WZS-01
BESCHREIBUNG
Der Dämmerungsschalter
wird zur Steuerung von Beleuchtung und an-
deren elektrischen Vorrichtungen in Abhän-
gigkeit von der Lichtstromdichte verwendet.
Das System schaltet die Beleuchtung bei
Sonnenuntergang ein und bei Sonnenauf-
gang wieder aus. Die Einschaltschwelle kann
vom Benutzer eingestellt werden und erfor-
dert kein Öffnen des Gehäuses. Das System
ist resistent gegen plötzliche Änderungen der
Lichtstromdichte und somit sehr zuverlässig.
Das System ist mit einen Innensensor für die
Lichtstromdichte ausgestattet.
EIGENSCHAFTEN
● Ermöglicht das Einschalten
und/oder Ausschalten von
Beleuchtungselementen auf Grundlage
der Umgebungsbeleuchtung,
● Einstellung von Einschaltschwellenwert,
● breite Einstellspanne für
Einschaltschwellenwert (von 0 bis 200 lx),
● innerer Beleuchtungssensor,
● resistent gegen plötzlichen Abfall
der Lichtstromdichte,
● Hysterese von Umschaltschwellenwert,
● hermetisches Gehäuse (IP54),
● Spannungsrelaisausgang
max. Leistung 16 A.
Das Gerät wurde für die
Einphasen-Installation ent-
wickelt und muss gemäß
den im jeweiligen Land
geltenden Normen instal-
liert werden. Das Gerät
VORSICHT
muss in Übereinstimmung
mit den Angaben instal-
liert werden, die in dieser Bedienungsanlei-
tung enthalten sind. Installation, Anschluss
und Steuerung müssen durch qualifizierte Fa-
chelektriker und in Übereinstimmung mit den
Service-Handbuch und den Gerätefunktionen
erfolgen. Vor der Installation ist sicherzustellen,
dass die Anschlusskabel spannungsfrei sind.
Für die Installation des Geräts ist ein Kreuz-
schlitz-Schraubendreher 3,5 mm erforderlich.
Unsachgemäßer Transport sowie unsachge-
mäße Lagerung und Verwendung können zu
Fehlfunktionen führen. In den folgenden Fällen
wird von einer Installation des Geräts abgera-
ten: Falls Geräteteile fehlen oder das Gerät be-
schädigt oder verformt ist. Bei Fehlfunktionen
des Geräts ist der Hersteller zu kontaktieren.
Das Symbol steht für eine
getrennte Entsorgung von
elektrischer und elektronischer
Ausrüstung. Es ist verboten, die
benutzte Ausrüstung zusammen
mit anderem Abfall zu entsorgen.
ZAMEL Sp. z o.o.
ul. Zielona 27, 43-200 Pszczyna, Polen
Tel. +48 (32) 210 46 65, Fax +48 (32) 210 80 04
www.zamel.com, E-Mail: export@zamel.pl
TECHNISCHE DATEN
WZS-01
Eingangsanschlüsse (Versorgung): L, N
Einstellbereich für Schwellenwert: von 0 bis 200 lx (Rotationspotentiometer)
Anzahl der Anschlussklemmen: 4
Querschnitt der Anschlusskabel: von 0,2 bis 2,50 mm
Umgebungstemperaturbereich: von -20 bis +45
Nennimpulswiderstandsspannung: 1 kV (PN-EN 61000-4-5)

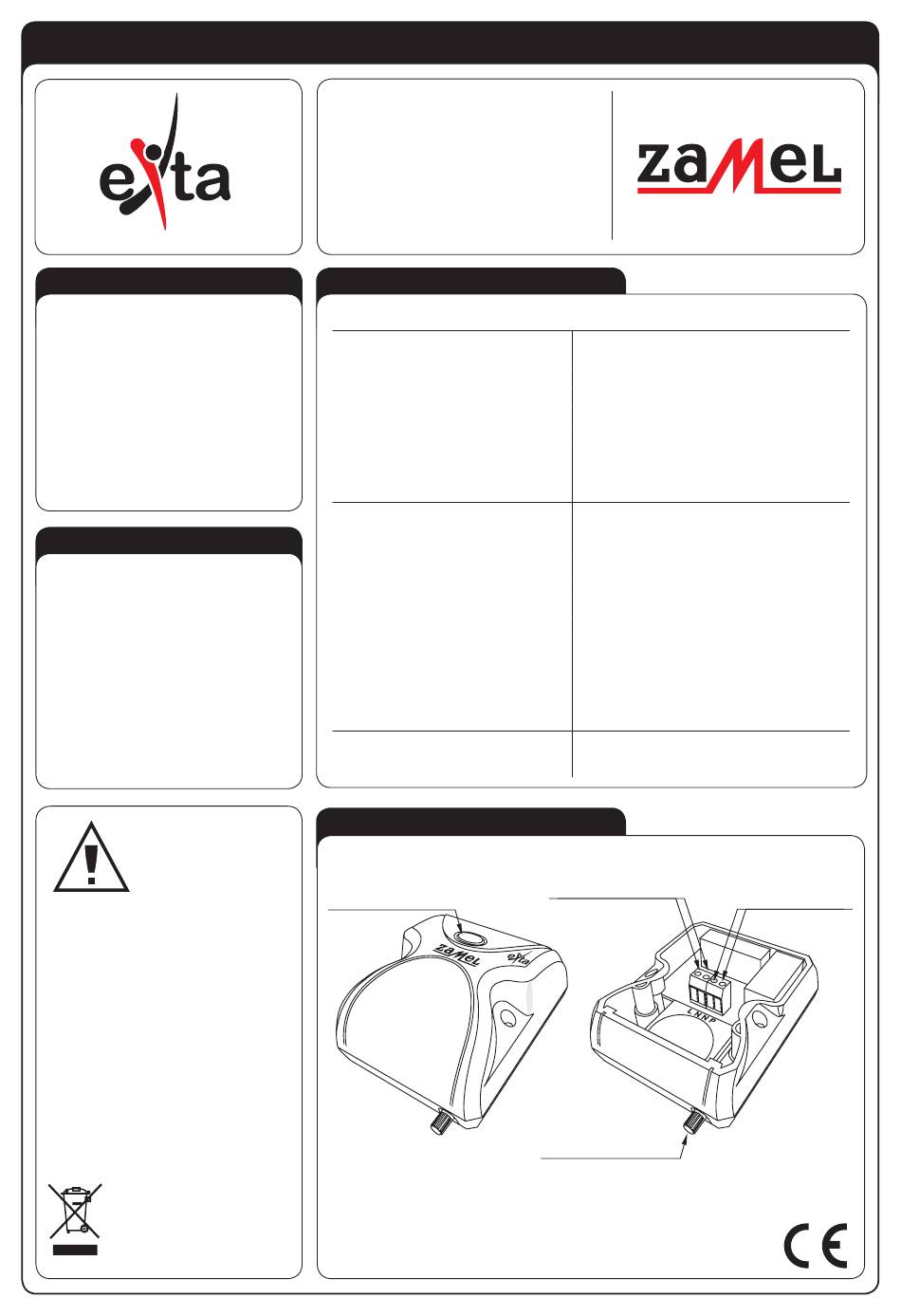

AUSSEHEN
Beleuchtungssensor
WZS-01
Nenneingangsspannung: 230 V AC
Eingangsspannungstoleranz: von -15 bis +10 %
Nennfrequenz: 50 / 60 Hz
Nennleistungsaufnahme: 24 mA
Ausgangsanschlüsse: P, N
Beleuchtungssensor: innen
Ausgangsrelaisparameter: 1NO-16 A /250 V AC1 4000 VA (Spannungskontakt)
Betriebsposition: vertikal, Potentiometer zeigt nach unten
Befestigung: 2 x Spannvorrichtung 6 x (3,5 x 35)
Schutzart: IP54 (PN-EN 60529)
Schutzklasse: II
Überspannungskategorie: II
Verschmutzungsgrad: 2
Abmessungen: 84 x 68 x 43 mm
Gewicht: 0,100 kg
Referenznormen: PN-EN 60669-1
PN-EN 60669-2-1
PN-EN 61000-4-2,3,4,5,6,11
Eingangsversor-
gungsanschlüsse
(L, N)
Einstellung von
Einschaltschwellenwert
BEDIENUNGSANLEITUNG
2
C
o
Ausgangslastan-
schlüsse (N, P)
