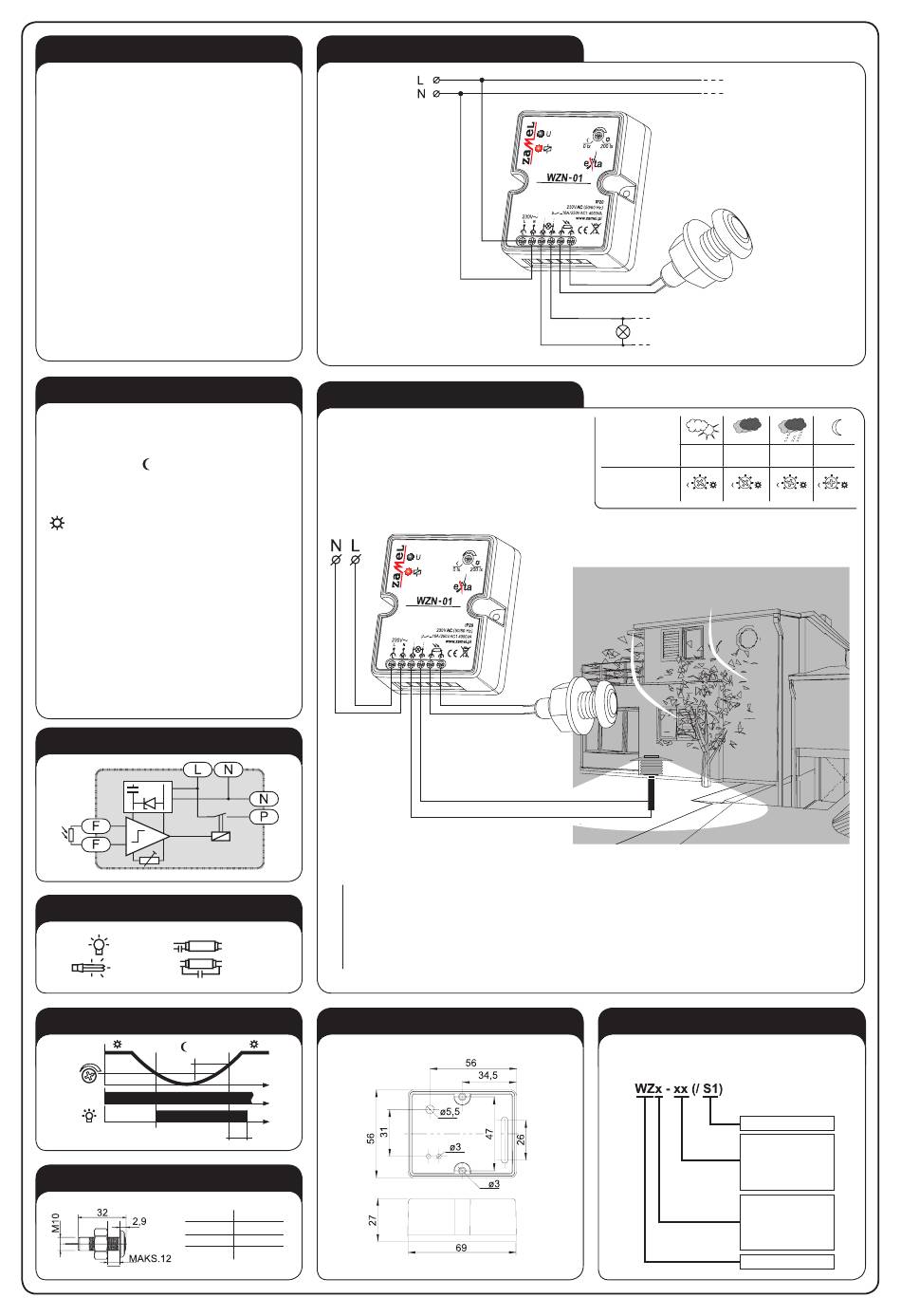

MONTAGE
1. Vor Beginn der Arbeiten machen Sie
Netz spannungspfrei.
2. Überprüfen Sie den spannungslosen
Zustand mit einem geeigneten Werk-
zeug an den Anschlussklemmen.
3. Befestigen Sie das Gerät WZN-01 mit-
tels Dübel.
4. Schließen Sie die Kabel nach Anschluss-
schema an.
5. Schalten Sie den Stromkreies wieder ein.
6. Stellen Sie die Schaltschwelle durch
Drehung der Stellschraube des Potenti-
ometers.
7. Wurde die Außenhelligkeit erreicht, bei
der die Lichtquelle eingeschaltet werden
soll – drehen Sie die Stellschraube des
Potentiometers leicht in Richtung Maxi-
mum, bis die Lichtquelle einschaltet.
8. Lassen Sie die Stellschraube des Poten-
tiometers in der ausgewählten Position.
FUNKTIONIEREN
Die Schaltung funktionert erst nach Ein-
schaltung der Stromersorgung. Die Dre-
hung der Stellschraube des Potentiometers
in Richtung zu „ " verursacht Einschalten
des Schalters (Empfängers) bei schwache-
rer Helligkeit. Die Drehung der Stellschrau-
be des Potentiometers in Richtung zu
☼
„
" verursacht Einschalten des Schalters
(Empfängers) bei starkerer Helligkeit. Wenn
die Lichtstärke niedriger als der eingestelle
Grenzwert ist, dann schaltet das Relais die
angeschlossenen Empfänger. Das Relais
bleibt solange eingschlossen, bis die Licht-
stärke stärker als der eingestellte Gren-
zwert ist. Die Hysterese (T) und Schaltve-
rzögerung (Δ) verhindern kurzfristige und
zufällige Schwankungen der Helligkeit.
Achten Sie bitte darauf, dass der Sensor
nicht von Lichtquellen, die er steuern soll,
beeinflußt wird.
INTERNER SCHALTPLAN
BELASTBARKEIT
2000 W
500 W
ZEITLICHER VERLAUF
lx
☼
∆
L, N
∆ ≈ 5 ÷ 60 lx
T ≈ 30 s
SENSORFAMILIE
Sensor:
SOH - 01 1 m
SOH - 03 3 m
SOH - 05 5 m
ANSCHLUSSCHEMA
ANWENDUNG
Typische Anwendungen:
Der Dämmerungsschalter zur Steuereung von Beleuchtungsanlagen (z.B. Gar-
tenbeleuchtung). Der Dämmerungsschalter darf nicht von Lichtquellen, die er steu-
1000 W
ern soll, beeinflußt werden.
750 W
GEHÄUSEMASSE
☼
t
t
t
T
Länge:
Helligkeitsstärke
Einstellbereich des
Potentiometers
HELLIGKEIS-
SENSOR
PRODUKTFAMILIE
WZN-01 Dämmerungsschalter gehört zu
der Familie von WZx Dämmerungsschalter:
HELLIGKEIS-
SENSOR
200 lx
35 lx
20 lx
2 lx
☼
☼
☼
☼
min.
max.
min.
max.
min.
max.
min.
max.
Sensor SOH-01
Version des Gerätes:
01 − Einkreisschalter
02 − Zweikreisschalter
(nur im Gehäuse
Typ M)
Gehäuseart:
M – Einmodulgehäuse
N – für Aufputzmontage
H – hermetisch
S – speziell
Symbol des Gerätes
VER. 004_10.06.2011
