Zusammenfügen Von 2 Systemen - Reven X-CYCLONE RKM Serie Bedienungs- Und Wartungsanleitung

Installation des Geräts III
Installation of the Equipment III
Zusammenfügen von 2 Systemen: /
Wird ein Vor- oder Nachfiltersystem verwendet
If a pre- or post-filtering system is to be used
Combination of two systems:
müssen 2 Gehäuse miteinander verbunden werden.
§
two housings must be linked to each other.
§

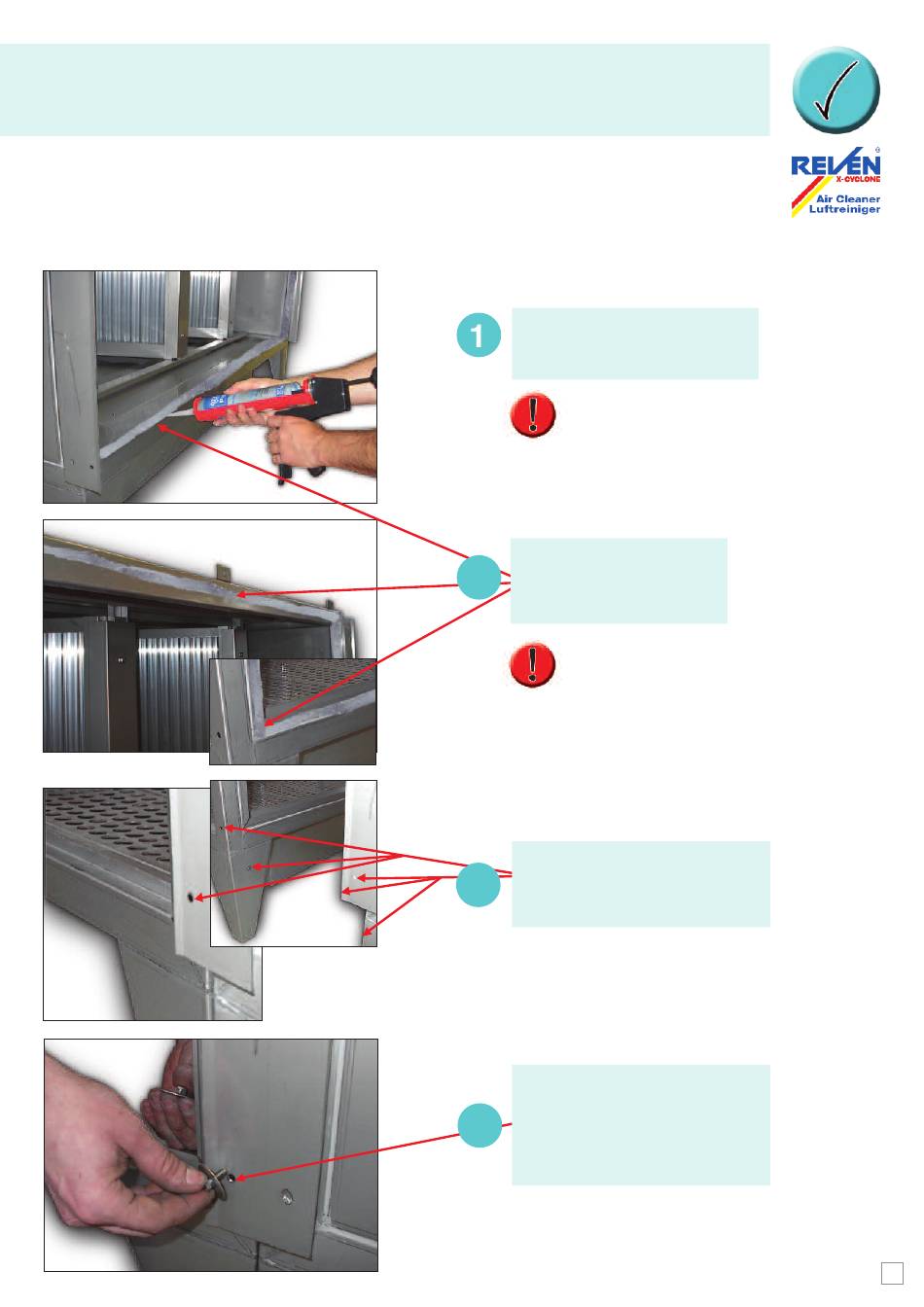

Positionieren der beiden Gehäuse.
Put the two housings in
a suitable position.
Anbringen des Dichtmittels
umlaufend auf die Dichtfläche.
2
Apply sealant all around onto
the sealing surface.
Gehäuse zusammenschieben bis
die Bohrungen deckungsgleich sind.
3
Push the housings together until
the drill holes are facing one other.
Mit Schrauben M6 x 16, U-Scheiben
und Stoppmuttern an allen Verbin-
dungsstellen verschrauben.
4
Fix the housings at the connecting
points with M 6 x 16 screws and
locknuts.
Luftrichtung beachten!
Observe the air flow direction!
Besonders wichtig
sind die Ecken!
Pay particular attention
to the corners!
