6.2. Auslöseschalter
Die Auslöseschalter werden über Exzenter, welche an der Antriebswelle montiert sind, be-
tätigt. Der innere Exzenter betätigt LS4 und LS5. Der äussere Exzenter betätigt LS3.

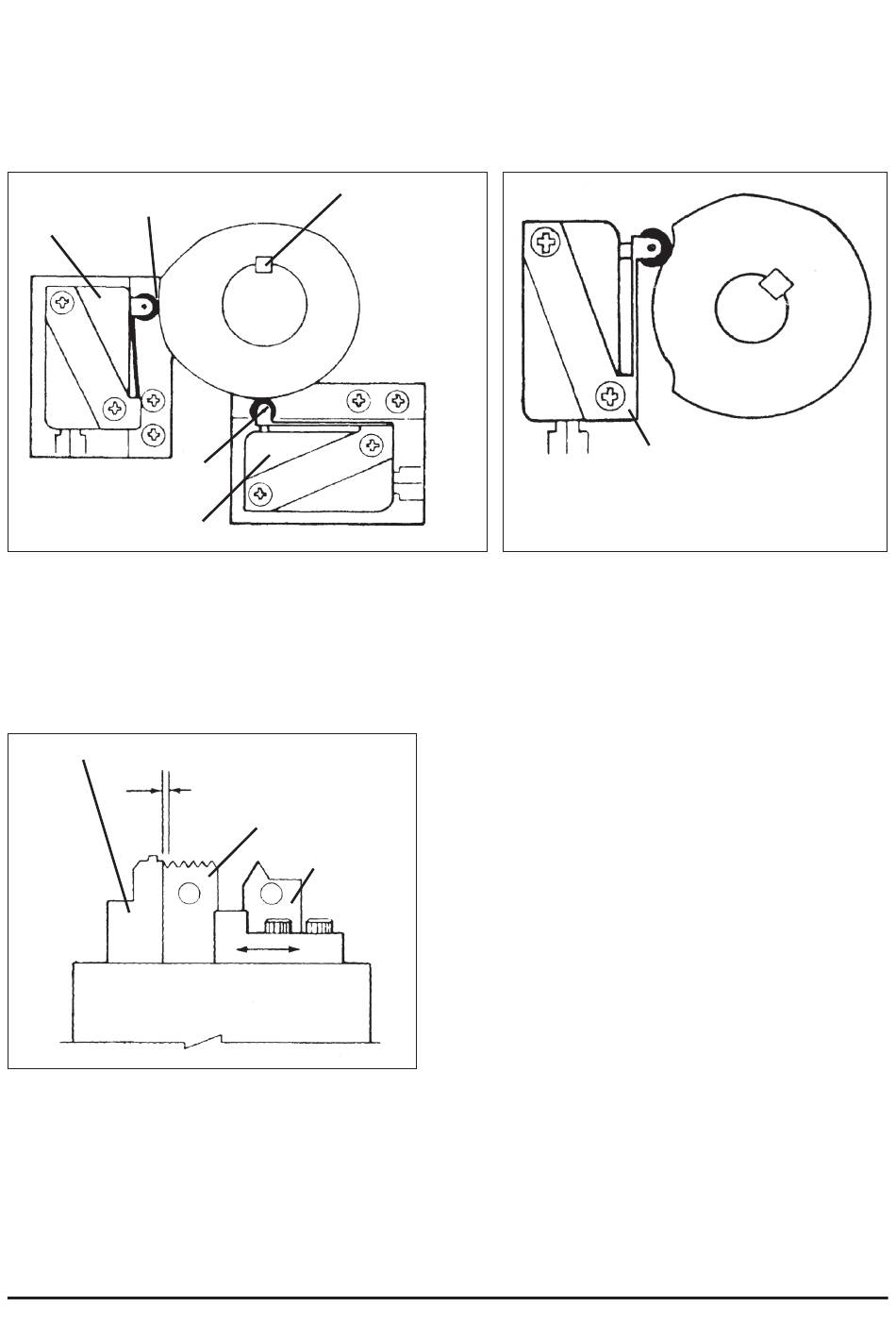

Um die korrekte Positionierung der Schalter (siehe Abbildungen unten) zu kontrollieren,
muss sich die Maschine in Neutraler Position befinden.
geschlossen
LS5
offen
LS4
6.3. Bandendegreifer und Schweissklammer
Der korrekte Abstand zwischen Bandendegreifer und Schweissklammer ist für das korrekte
Abschneiden des Packbandes notwendig.
Um den Abstand einzustellen gehen Sie wie folgt vor:
Bandendegreifer
Sollte die Schneidkante der Schweissklammer (Kante zum Bandendegreifer) stumpf ge-
worden sein, kann die Schweissklammer um 180° gedreht werden um die Lebensdauer zu
verdoppeln.
Neutrale
Position der
Antriebswelle
0,02mm
Schweissklammer
Haltegreifer
Entfernen Sie die Druckplatte, indem Sie die 4
Halteschrauben lösen.
Lockern Sie die Halteschrauben der Haltegrei-
fermontage (L-förmig).
Der Abstand zwischen Bandendegreifer und
Schweissklammer kann nun eingestellt wer-
den. Sollabstand: 0,02 mm
Nach erfolgter Einstellung ziehen Sie Halte-
schrauben der Haltegreifermontage wieder fest
an. Montieren Sie die Druckplatte und stellen
Sie diese erneut ein.
LS3
17
