6. Justage
Bei jeder der unten angeführten Justagearbeiten ist die Einhaltung folgender Sicherheits-
vorschriften zwingend erforderlich.
Stellen Sie sicher, dass der Netzstecker getrennt und der Hauptschalter ausgeschal-
tet ist. Sichern Sie den Netzstecker für unbeabsichtigtem Einstecken.
Führen Sie Justagearbeiten nur selber durch, wenn Sie dazu befähigt sind. Viele der
Tätigkeiten benötigen Fachkenntnisse oder spezielle Werkzeuge.
Wenn Sie Justagearbeiten über einen Fachbetrieb durchführen, so lassen Sie sich die
durchgeführten Arbeiten bitte bestätigen.
Die Behebung von Störungen die durch den Benutzer behoben werden können, fallen nicht
in die Gewährleistung sondern in den normalen Wartungsbetrieb dieser Maschine. Diese
Wartungsarbeiten sind durch den Benutzer oder durch eine Beauftragte Firma durchzu-
führen.

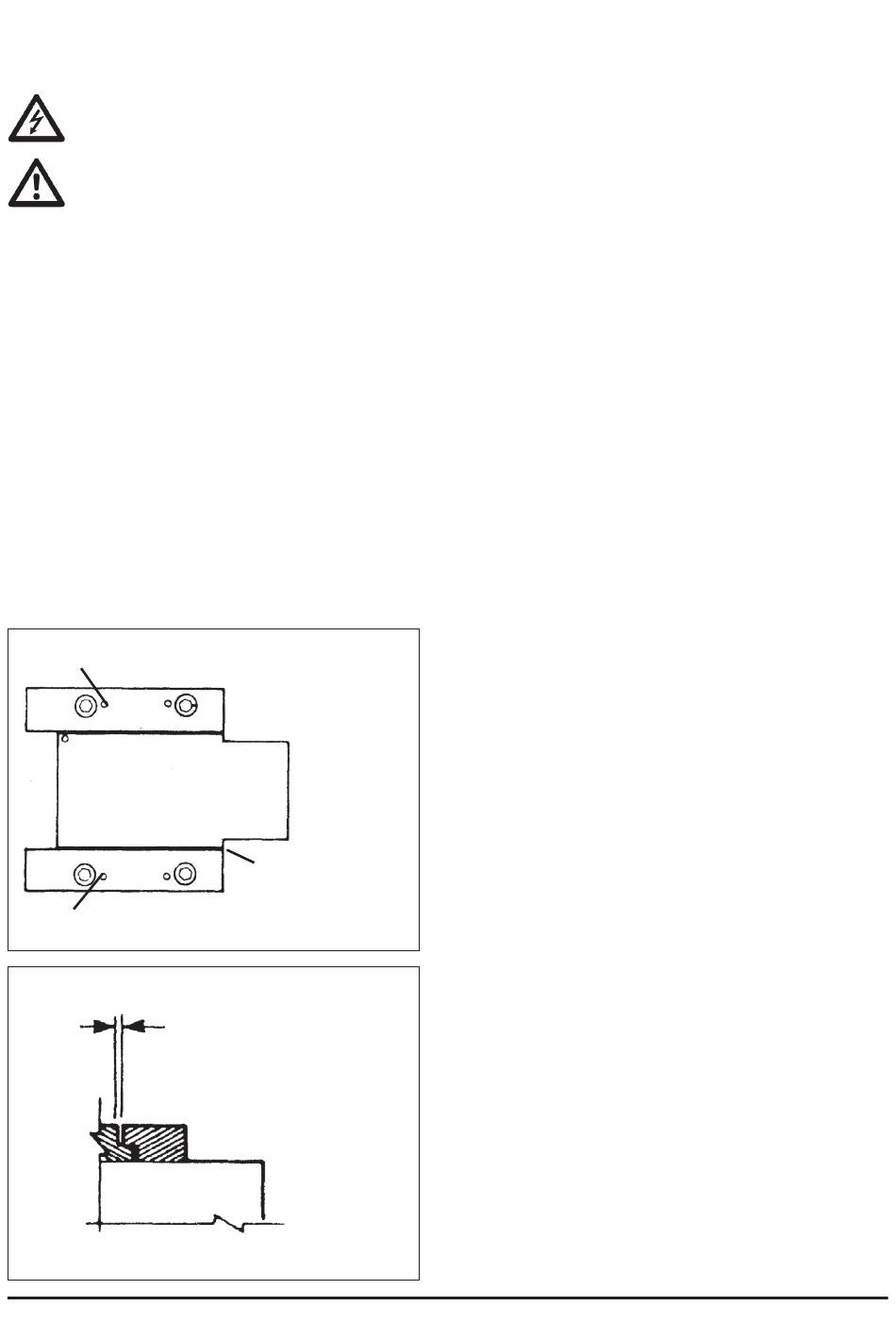

6.1. Druckplatte
Um die ordnungsgemässe Funktion der Druckplatte zu gewährleisten muss ein Mindestab-
stand zwischen Platte und deren Führungen eingehalten werden.
Die Führungen können auch durch Schmutz und Staub so weit verlegt werden, dass sich
die Druckplatte beim Öffnungsvorgang nicht weit genug öffnet um das Band frei zu ge-
ben.
Nach erfolgter Reingung kann der Abstand wie folgt eingestellt werden:
Obere Führung
Druckplatte
Untere Führung
Nach erfolgter Einstellung
0,025mm auf jeder Seite
16
Abstandsblech
hier einfügen
Stellen Sie sicher, dass die obere Führung fest
verschraubt ist.
Lockern Sie die Halteschrauben der unteren
Führung.
Reinigen Sie die Laufnuten der oberen und un-
teren Führung.
Nehmen Sie ein Abstandsblech mit folgenden
Abmessungen zur Hand:
Dicke: 0,05mm, Höhe: 3mm, Länge: 130mm
Führen Sie das Abstandblech zwischen Druck-
platte und unterer Führung ein.
Drücken Sie die untere Führung samt Ab-
standsblech gegen die Druckplatte und ziehen
Sie die Halteschrauben an.
Entfernen Sie das Abstandblech und kontrollie-
ren Sie die korrekte Funktion der Druckplatte.
Diese muss sich leicht nach links schieben las-
sen (Gegendruck durch Feder).
