Handbuch für Streckensteuerung star
Geben Sie [3] und [ENTER] ein. Das Einstellungsbild für das 0-10 V Signal erscheint.
Die Spannungswerte sind in Zehntelvolt dargestellt, so dass zu diesem Zeitpunkt bei stillstehender
Maschine die Spannung bei 0 Volt liegt (was, je nach Gerät, einem Druck von 0 bar oder 0 U/min
entspricht). Bei einer Maschinengeschwindigkeit von 400 m/min liegt die Spannung bei 10 Volt (was
normalerweise einem Höchstdruck von 6 bar oder maximalen Umdrehungen von 100 U/min entspricht).
Die Vorgehensweise zur Eingabe dieser Werte beruht auf der Einstellung der Spannungen für die
maximale und minimale Betriebsgeschwindigkeit. Die restlichen Werte werden automatisch vom
Programmiergerät star interpoliert. Demzufolge gibt man mit der Maschine auf maximaler
Betriebsgeschwindigkeit einen entsprechenden Wert in den Parameter 'Max' ein und überprüft anhand
einer Sichtkontrolle, ob die aufgetragene Raupendicke dem gewünschten Wert entspricht.
Im Beispiel wird [6], [5] (6.5 V) eingegeben und [ENTER] betätigt.
Die aktuelle Betriebsgeschwindigkeit, für die der Spannungswert
eingestellt wurde, wird sofort angezeigt: z. B. 80 m/min.
Nachdem dieser Wert eingestellt wurde, wird der Vorgang für die Mindestbetriebsgeschwindigkeit
wiederholt (40 m/min).
Im Beispiel wird [2], [8] (2.8 V) eingegeben und [ENTER] betätigt.
Die aktuelle Betriebsgeschwindigkeit, für die der Spannungswert
eingestellt wurde, wird sofort angezeigt: 40 m/min.
Es können keine Geschwindigkeitswerte eingegeben werden. Diese Werte erscheinen
!
automatisch nach Eingabe eines Spannungswerts und Betätigung der [ENTER] - Taste.

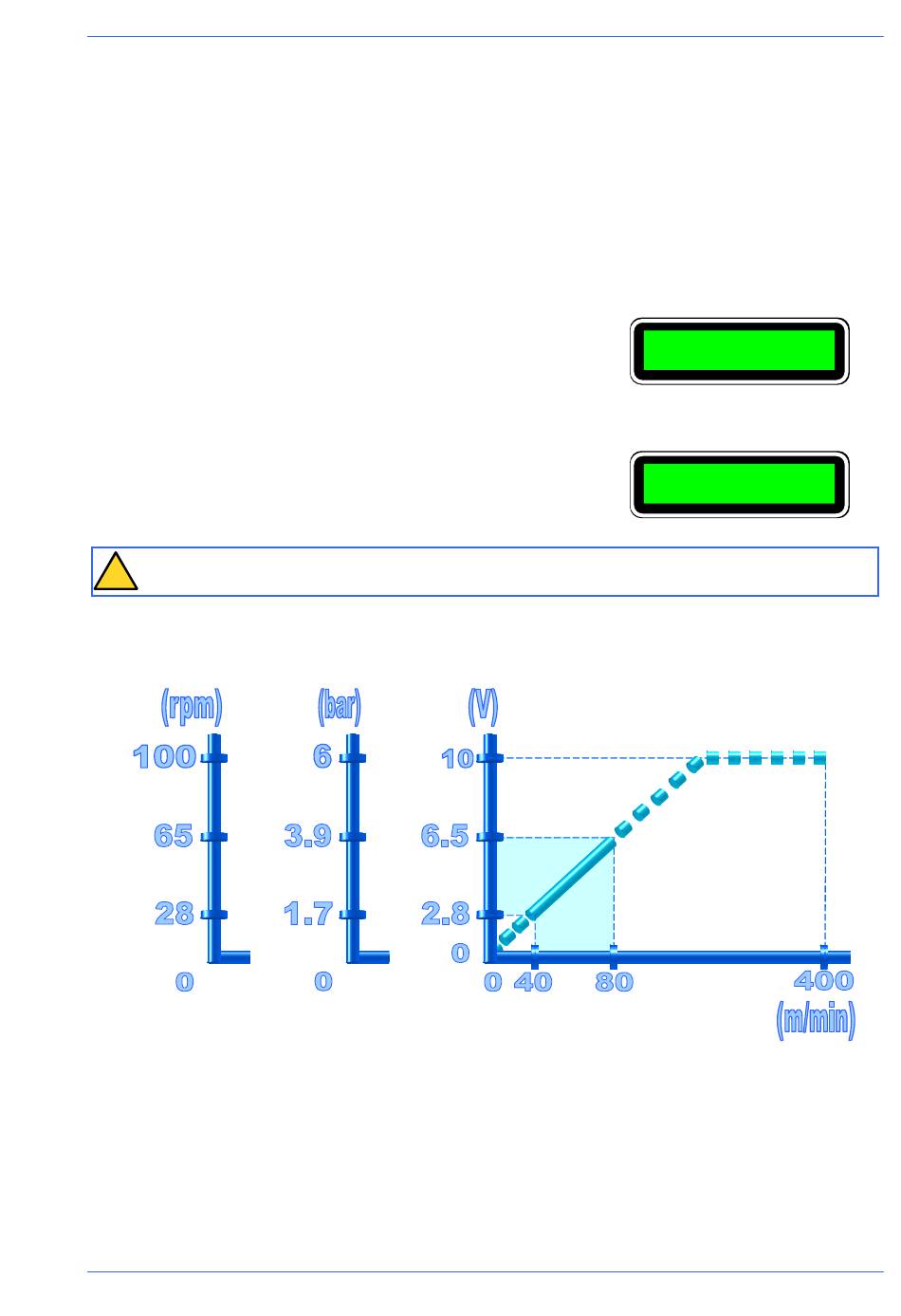

Abschließend kann der Zustand auf einer Abbildung wie folgt dargestellt werden:
Meler Gluing Solutions, S.A.
Ausg. 1.11 – 240414
Beispielehandbuch
Min: _ 0Vdc
0m/min
Max: 65Vdc
80m/min
Min: _ 28Vdc
40m/min
Max: 65Vdc
80m/min
ME-91/105
