Handbuch für Streckensteuerung star
1.5.3. Vorgehensweise bei der Programmierung
Die Parameterprogrammierung erfolgt im Programm Nr. 3. Schalten Sie die Streckensteuerung mit dem
Schalter auf der Vorderseite an. Nach den Vorstellungsbildern erscheint das Bild zur Eingabe des
Zugriffscodes.
Den Code '000' als Defaultwert eingeben.
Das erste Bild auf dem Anwenderniveau erscheint.
Vom Hauptmenü aus kann jedes beliebige Programm unter den
zwanzig (20) möglichen Programmen gewählt werden, die in der
Streckensteuerung star enthalten sind.
Zu diesem Zweck drücken Sie die Taste [1] und [ENTER]. Das
Eingabebild des gewünschten Programms erscheint. Als Default
erscheint blinkend das zuletzt gewählte Programm, z. B.: 1.
Um das Programm von Beispiel '3' zu wählen, gibt man [3] und
[ENTER] ein. Das Bild zeigt das Menü des gewünschten
Programms.
Vom Eingangsbild aus drückt man, nach der Wahl des gewünschten Programms, [4] und [ENTER].
Das Bild zur Zuordnung der Lichtschranke (T: Trigger) für jeden
Ausgangskanal (O: Output) erscheint. Wählen Sie im Kanal 1 und
2 (O1, O2) die Lichtschranke '1'. Für den Kanal 3 und 4 (O3 und
O4) wird die Lichtschranke '2' gewählt.
Betätigen Sie [ENTER] zur Bestätigung.
Betätigen Sie [ESC], um zum Hauptmenü zurück zu kehren.
Geben Sie [5] und [ENTER] ein.
Das Bild zur Moduswahl erscheint. Der mit eckigen Klammern
eingerahmte Modus ist der z. Zt. gültige Modus.
Ein Knopfdruck auf [ENTER] genügt, um den Betriebsmodus zu
wechseln. Die Wahl in unserem Beispiel lautet '[Impuls.]'.
Betätigen Sie [ESC], um zum Hauptmenü zurück zu gehen.
Vom Eingangsbild aus drückt man, nach der Wahl des
gewünschten Programms, [1] und [ENTER].
ME-88/105

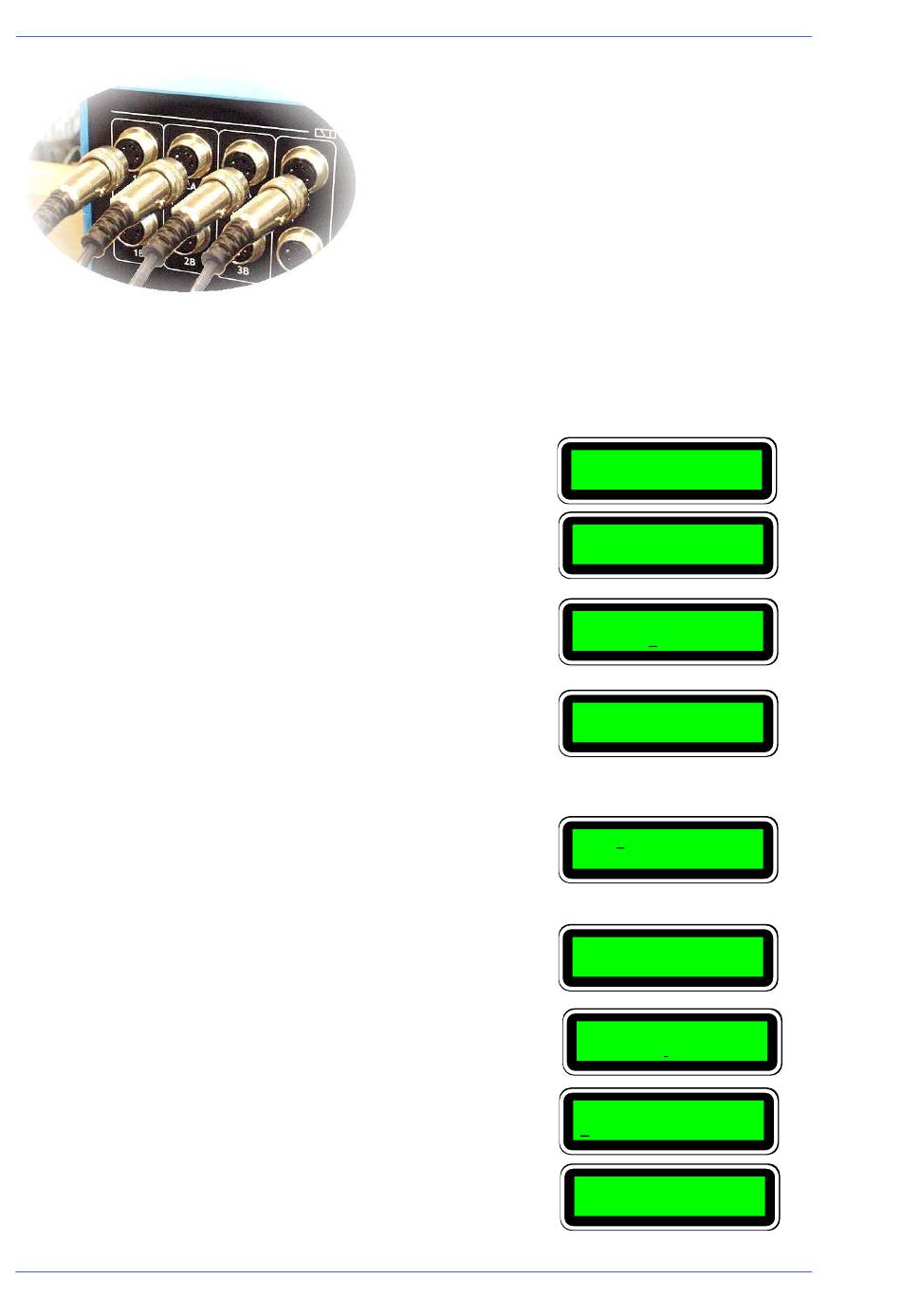

Anschluss Ausgang für Magnetventile (1A, 2A, 3A, 4A).
Ausg. 1.11 – 240414
Beispielehandbuch
Code eingeben
Code: 000_
1. Programm eingeben
2. Sonderprogramme
Programm waehlen
( 1 – 20 ) : 1
Programm N. # 3
1. Ventilsteuerung
→
01 T:1
02 T:1
03 T:2
04 T:2
→
Programm N. # 3
1. Ventilsteuerung
→
Kontrollmodus
[Timer]
Impuls.
→
Kontrollmodus
Timer
[Impuls.]
→
Programm N. # 3
1. Ventilsteuerung
→
Meler Gluing Solutions, S.A.
