Handbuch für Streckensteuerung star
3. Beschreibung der Streckensteuerung
Im folgenden Kapitel werden die Steuerschalter auf der Vorderseite, die Anschlüsse auf der Rückseite
des Geräts und die einzelnen Peripheriegeräte, die an das Gerät angeschlossen werden können,
beschrieben.

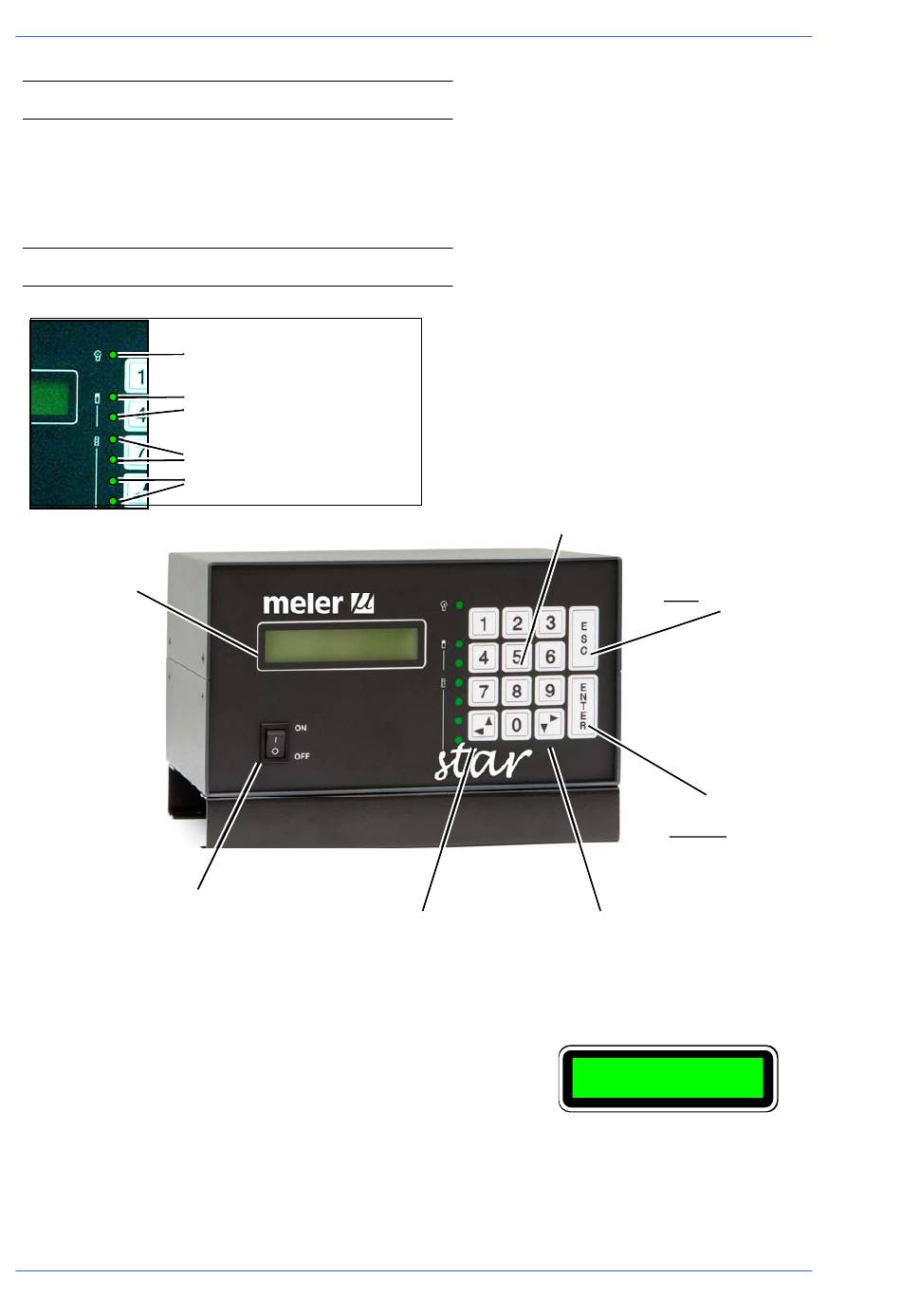

3.1. Vorderseite
LED Drehgeber Ein
LEDs Lichtschranken 1 u. 2
LED Kanäle 1-4 Ein
LCD Display
Ein- / Ausschalter
Der Einschalter setzt die Streckensteuerung in Betrieb. Nach den
Vorstellungsbildern erscheint mit dem Zugriffscode das
Eingangsbild.
Die Streckensteuerung schaltet in dem zuletzt gewählten
Programm ein und ist betriebsbereit. Wenn die Hauptmaschine
den Betrieb aufnimmt, beginnt gleichzeitig der Auslösungszyklus
mit den jeweils programmierten Parametern.
Mit der Zahlentastatur werden die Parameterwerte des Programms eingegeben oder innerhalb vom Menü
das entsprechende Untermenü ausgewählt.
MU-12/105
Steuertasten
Cursortaste 'oben-links'
Ausg. 1.11 – 240414
Anwenderhandbuch
Steuertasten
10 Zahlentasten
'ESCape' - Taste
'ENTER'- Taste
Steuertasten
Cursortaste 'unten-rechts'
Code eingeben
Code: _
Meler Gluing Solutions, S.A.
Steuertasten
Steuertasten
