Topologie

Die Datenlichtschranke enthält keine Logik zum Adressrouten. Daher ist die
Verteilung der Informationen immer durch einen externen Netzwerk-Switch zu
regeln. Der interne Ethernet-Adapter ist fest auf 100 MBit Vollduplex eingestellt,
da nur dieses Format für die optische Übertragung gewandelt wird. Alle
Anpassungen der Verbindungsmodi sind ggf. über den externen Netzwerk-Switch
vorzunehmen.
Ein Datenlichtschrankenpaar wirkt als Kabelersatz. Die maximalen Kabellängen
beziehen sich immer auf die Distanz von der Datenlichtschranke bis zum
jeweiligen Netzwerk-Switch. Die Signallaufzeit ist abhängig von der physischen
Entfernung der beiden Datenlichtschranken. Die Laufzeit je Meter Lichtstrecke
beträgt 3,3 ns.

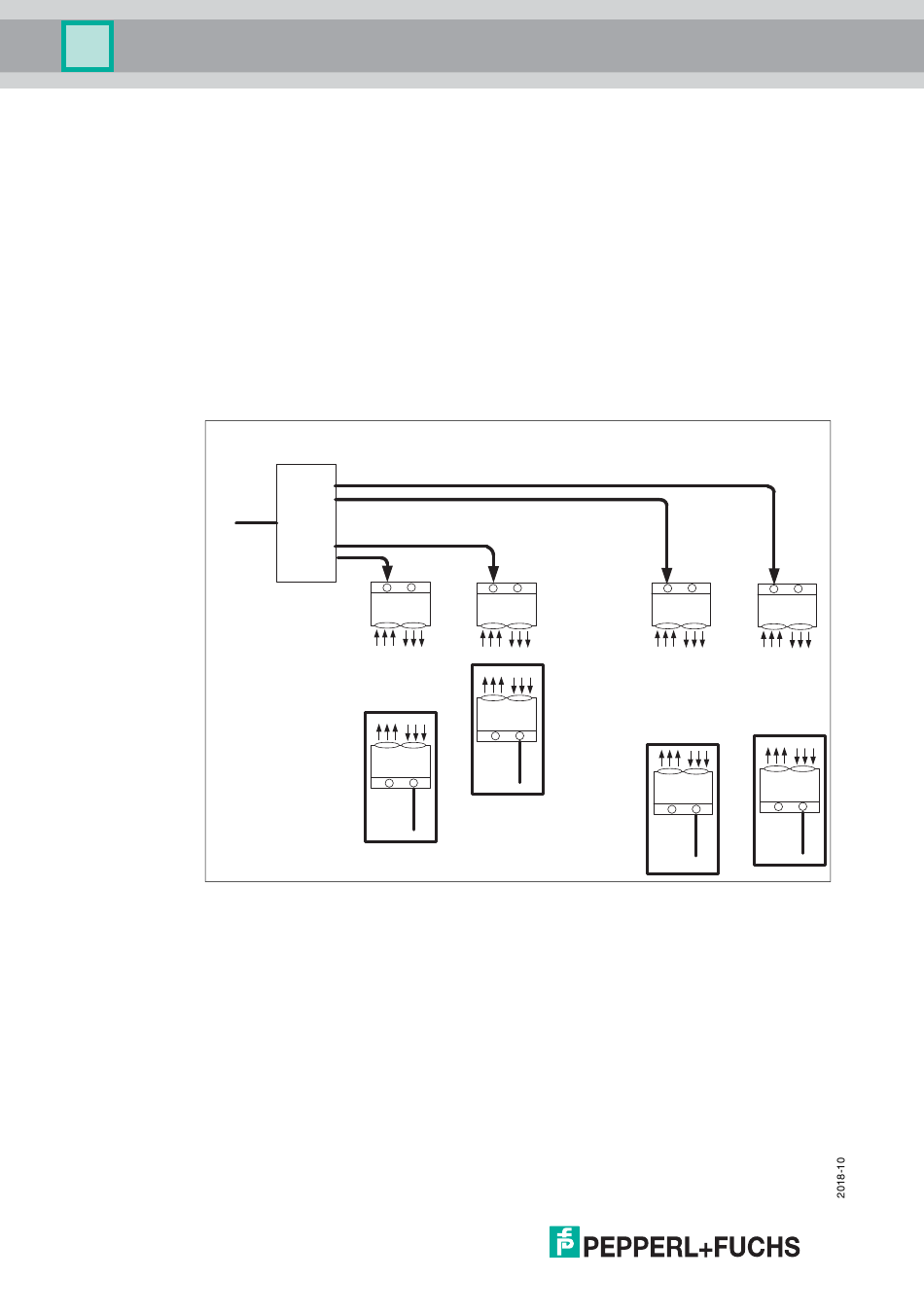

Abbildung 5.8 Topologie
28
Switch
F1
stationär
F2
Fahrzeuge
F1
F2
F1
F1
F2
F2
