3.7.
Gegenkühlung
15
A
M
P
15
A
M
P
14
Vorsicht:
Bei Arbeiten nahe der Umgebungstemperatur ist es
erforderlich, die Kühlschlange (Zubehör) mit Hilfe
von Schläuchen für den Zu- und Rücklauf an das
14
Kühlwasser anzuschließen.
14
Achtung:
Beachten Sie sämtliche gesetzlichen Bestimmungen
und die Vorschriften der Wasserversorgungs-
unternehmen, die am Betriebsort gelten.
⇐ Einhängethermostat- Polystat 36
12
Kühlschlange: Bestell-Nr. 8 970 105

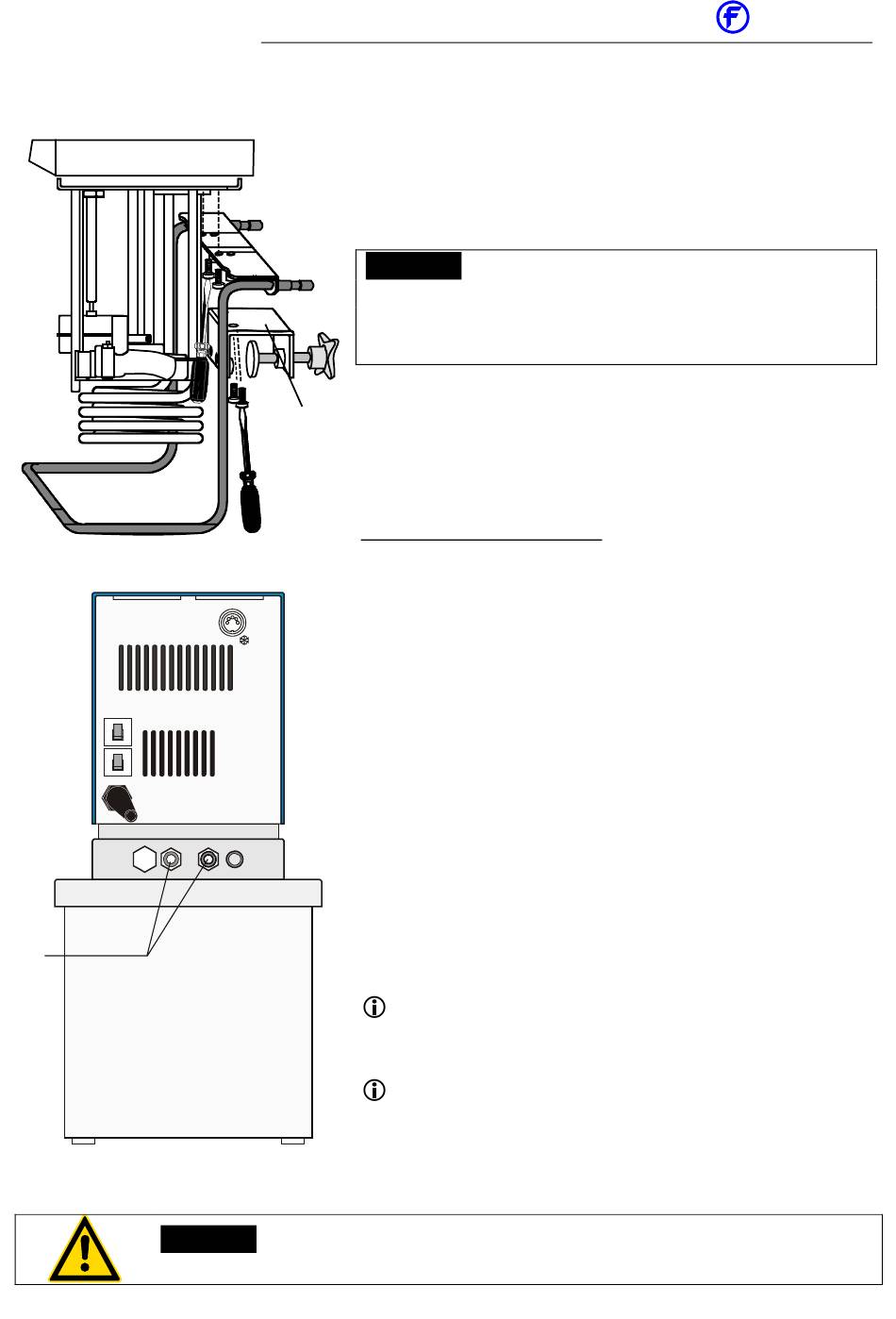

Kühlschlange montieren:
• Badklammer (12) entfernen.
• Zuerst Kühlschlange am Thermostat und danach
die Badklammer an der Kühlschlange an-
schrauben
• Die Gesamteintauchtiefe wird dadurch auf
145 mm reduziert .
• Die Kühlschlange (14) mit Hilfe von Schläuchen
für den Zulauf an das Kühlwasser anschließen und
den Rücklauf in den Abfluss leiten.
⇐ Umwälzthermostat - Polystat 5D+36
• Die Kühlschlange (14) mit Hilfe von Schläuchen
für den Zulauf an das Kühlwasser anschließen und
den Rücklauf in den Abfluss leiten.
Zur Kompensierung der Eigentemperatur genügt
im allgemeinen ein Kühlwasserstrom von
45 ml/min.
Bei Arbeiten nahe der Umgebungstemperatur
(20 °C) sollte die Kühlwassertemperatur minde-
stens 5 °C niedriger sein als die Arbeitstempe-
ratur.
Alle Schlauchanschlüsse gegen Abrutschen sichern.
Polystat 36
15
