3.5.
Temperierung extern angeschlossener Systeme
23
15
A
M
P
15
A
M
P
13a
13b
Mit dem Thermostaten können Temperieraufgaben in
externen, geschlossenen Systemen vorgenommen werden
(Temperierkreislauf).
Einhängethermostat- Polystat 36
Für diese externen Temperieraufgaben kann der
Einhängethermostat mit einem Pumpenset versehen
13b
werden.
13a
Zubehör
Bestell-Nr.
8 970 140

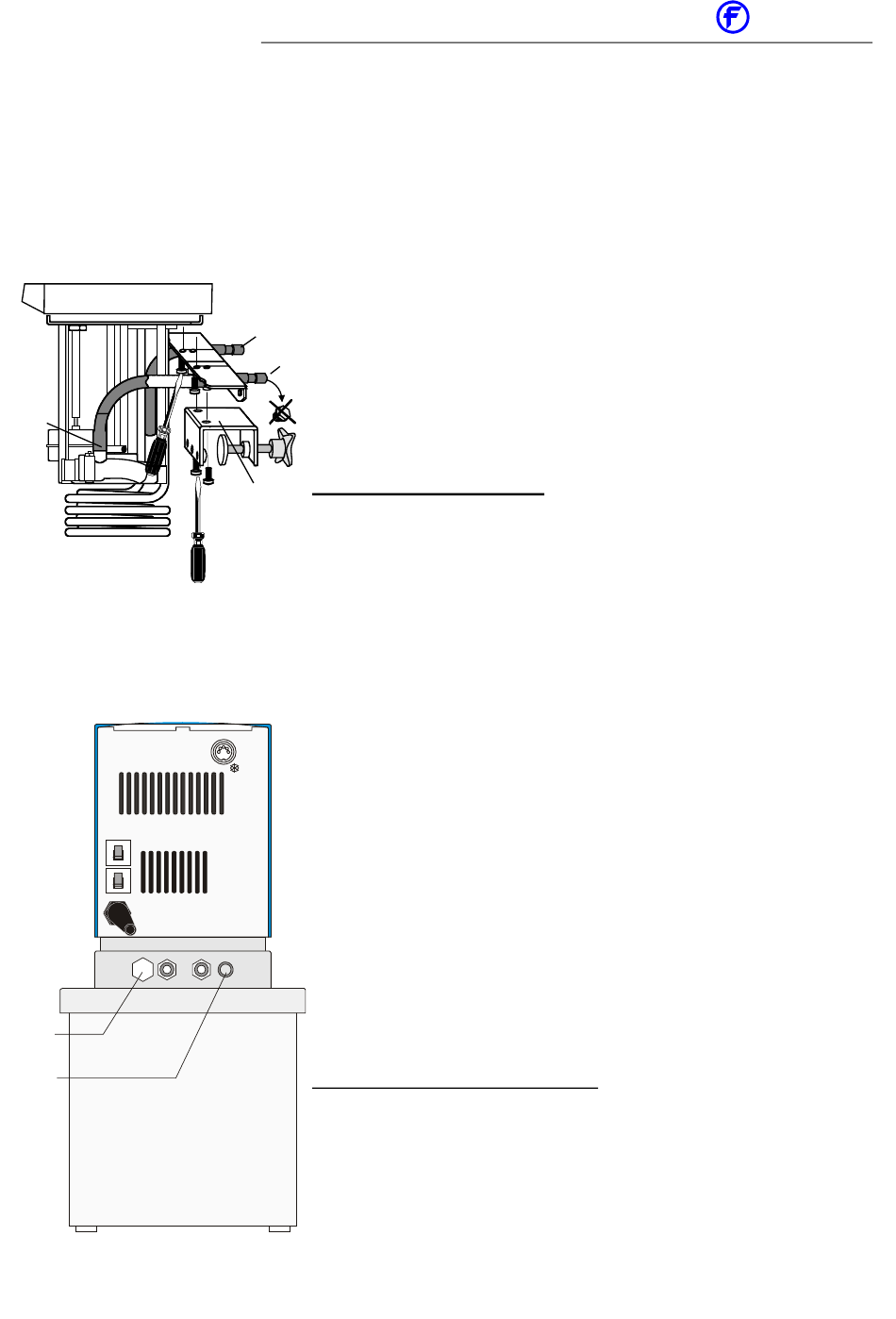

Pumpenset montieren:
12
• Badklammer (12) entfernen.
• Zuerst den Pumpenset am Thermostat und danach die
Badklammer am Pumpenset anschrauben.
Die Gesamteintauchtiefe wird dadurch auf
145 mm reduziert .
• Den mitgelieferten kurzen Schlauch am Pumpenset auf
das kurze Rohrende und auf den Pumpenstutzen (23)
aufschieben.
• Pumpenfunktion auf externe Umwälzung umstellen
siehe Beispiel D auf Seite 14
Umwälzthermostat - Polystat 5D+36
Die Verschlussschraube wird vom Pumpenanschluss (13a)
entfernt, sobald ein externes, geschlossenes
Temperiersystem angeschlossen wird. Für die
Schlauchanschlussstücke können die mitgelieferten
Schlaucholiven für Schläuche von 8 mm l. W. verwendet
werden. Die Schlauchanschlüsse gegen Abrutschen
sichern.
Externes System anschließen:
• Verschlussschraube vom Pumpenanschluss (13a)
entfernen.
• Schläuche für Vor- und Rücklauf an den
Pumpenanschlüssen (13a, 13b) anschließen.
Bezeichnung
Pumpenset
Polystat 36
13
