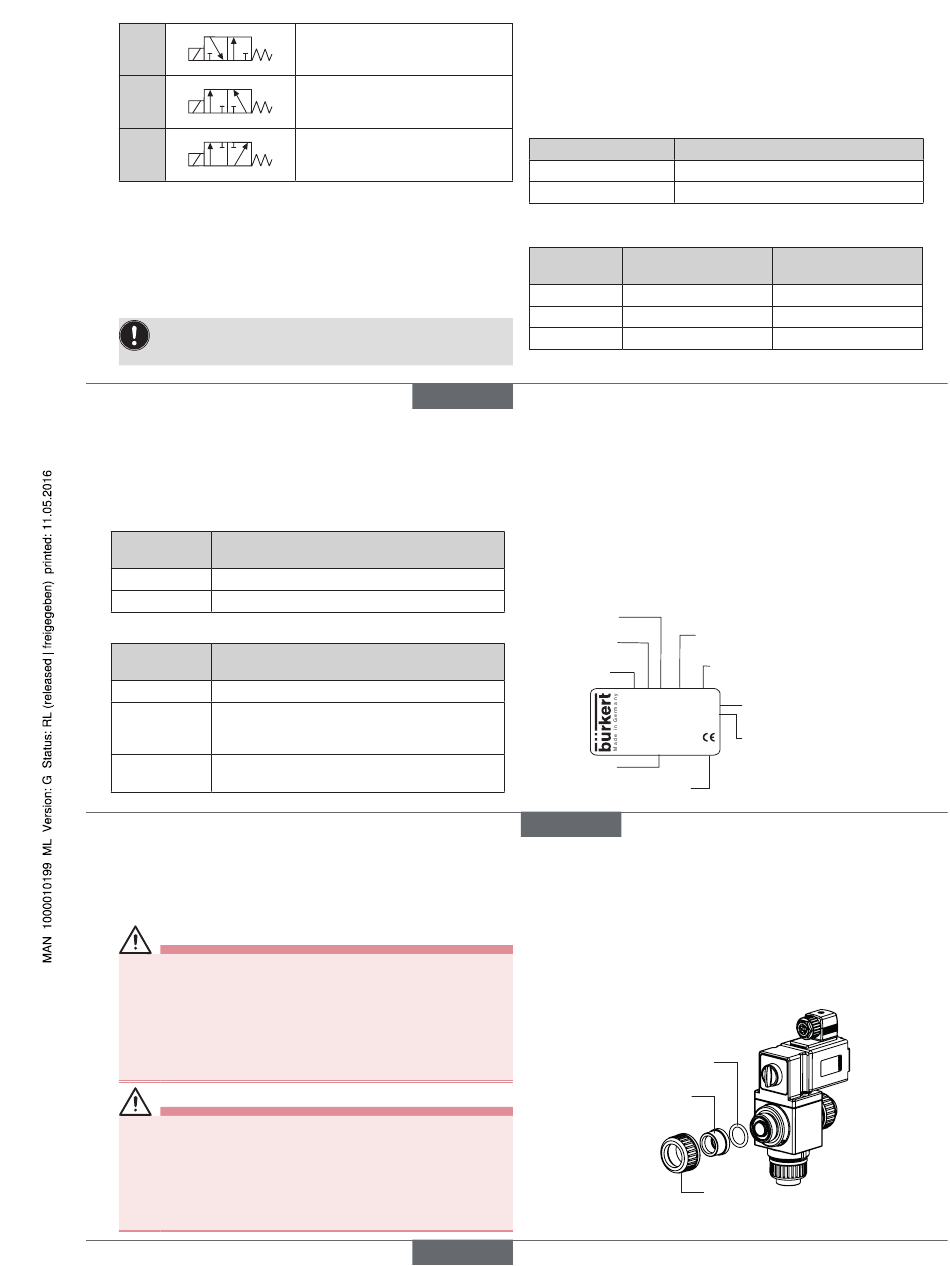

bürkert 0131 Bedienungsanleitung Seite 8

A
D
P R
A
E
P1 P2
A B
F
P
4.2 einsatzbedingungen
Umgebungstemperatur max. +50 °C
Schutzart IP65 nach DIN EN 60529 / IEC 60529 mit
Gerätesteckdose, z. B. Bürkert Typ 2508
Betriebsdauer Wenn auf dem Typschild nicht anders ange-
geben, ist das Magnetsystem für Dauerbe-
trieb geeignet
Wichtiger Hinweis für die Funktionssicherheit bei Dauerbetrieb!
Bei langem Stillstand wird eine Betätigung von mindestens 1-2
Schaltungen pro Tag empfohlen.
16
Viskosität: 37 mm /s
2
4.2.2 Zulässige medien
Zulässige Medien in Abhängigkeit von Gehäuse- und Dichtungswerkstoff
PVC-Ausführung:
Dichtungs-
werkstoff
FKM Oxidierende Säuren und Substanzen, Salzlösungen
EPDM Alkalien, alkalische Wasch- und Bleichlaugen
Messing-Ausführung:
Dichtungs-
werkstoff
NBR Neutrale Flüssigkeiten, technisches Vakuum
FKM Per-Lösungen, heiße Öle ohne Additive, Diesel
und Heizöl ohne Additive, Waschlaugen,
technisches Vakuum
EPDM Öl- und fettfreie Flüssigkeiten, Kalt- und
Heißwasser, technisches Vakuum
5 monTage
5.1 sicherheitshinweise
Gefahr!
Verletzungsgefahr durch hohen Druck in der Anlage!
▶ Vor dem Lösen von Leitungen oder Ventilen den Druck abschalten
und Leitungen entlüften.
Verletzungsgefahr durch Stromschlag!
▶ Vor Eingriffen in das Gerät oder die Anlage Spannung abschalten
und vor Wiedereinschalten sichern!
▶ Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für
elektrische Geräte beachten!
WarnunG!
Verletzungsgefahr bei unsachgemäßer Montage!
▶ Die Montage darf nur autorisiertes Fachpersonal mit geeignetem
Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes Einschalten der Anlage
und unkontrollierten Wiederanlauf!
▶ Anlage vor unbeabsichtigtem Betätigen sichern.
▶ Nach der Montage einen kontrollierten Wiederanlauf gewährleisten.
18
3/2-Wege-Ventil, in Ruhestellung
Ausgang A druckbeaufschlagt
3/2-Wege-Ventil, in Ruhestellung
Druckanschluss P2 mit Ausgang A
verbunden. P1 geschlossen
3/2-Wege-Ventil, in Ruhestellung
Druckanschluss P mit Ausgang B
verbunden
deutsch
Zulässige Medien
Zulässige Medien
deutsch
Lebensdauer Hohe Schaltfrequenz und hohe Drücke ver-
ringern die Lebensdauer
4.2.1 Zulässige Temperatur
Zulässige Mediumstemperatur in Abhängigkeit von Gehäuse- und
Dichtungswerkstoff
PVC-Ausführung:
Dichtungswerkstoff
FKM
EPDM
Messing-Ausführung:
Dichtungs- Ausführung mit Hoch-
werkstoff leistung AC/DC
NBR -10 ... +90 °C
FKM -10 ... +90 °C
EPDM -30 ... +90 °C
siehe Angaben auf dem Typschild
1)
4.3 Konformität
Das Magnetventil, Typ 0131 ist konform zu den EG-Richtlinien entspre-
chend der EG-Konformitätserklärung.
4.4 normen
Die angewandten Normen, mit denen die Konformität mit den EG-Richt-
linien nachgewiesen wird, sind in der EG-Baumusterprüfbescheinigung
und/oder der EG-Konformitätserklärung nachzulesen.
4.5 Typschild
Nennweite
Dichtungswerkstoff
Wirkungsweise
Typ
0131 A 10,0 FKM
D16 P N 0 - 3 bar
230V 50 Hz 16 W
00050443
W12MN
Identnummer
Hersteller-Code
deutsch
5.2 Vor dem einbau
Einbaulage: beliebig, vorzugsweise Antrieb oben.
Vorgehensweise:
→
Rohrleitungen von eventuellen Verschmutzungen säubern.
→
Vor dem Ventileingang einen Schmutzfilter einbauen (≤ 500 µm).
5.3 einbau
O-Ring einlegen
Einlegeteil
Typ 0131
Zulässige Temperatur
-10 ... +50 °C
-10 ... +50 °C
Ausführung ohne Elek-
tronik 50 Hz, 60 Hz
1)
-10 ... +90 °C
-10 ... +130 °C
-30 ... +130 °C
Gehäusewerkstoff
PV
Anschlussart, Betriebsdruck
Spannung, Frequenz, Leistung
Überwurfmutter gleichmäßig
nur von Hand festschrauben
1)
