Ideal Standard CERAMIX 60 A 3821 Serie Montage- Und Bedienungsanleitung

4
■ Die Teile in umgekehrter Reihenfolge
wieder montieren. Schrauben wechselweise
und nicht zu fest anziehen. Zulaufleitungen
öffnen und Dichtheit und Funktion pr ü fen.
X
5
Pflege und Wartung
Zur Reinigung der Armatur sollten nur seifenhal-
■
tige Reinigungsmittel verwendet werden. Keinesfalls
kratzende, scheuernde, alkohol-, ammoniak-,
salzsäure-, phosphorsäure- oder essigsäurehaltige
Reinigungs- oder Desinfektionsmittel benutzen.
D
Pro-Service
Euskirchener Str. 80
53121 Bonn
Tel.: 0228-521580
Fax: 0228-521589
Homepage: www.pro-service.info
E-mail: pro-service.info@idealstandard.com
Ihr Installateur / Your plumber / Votre installateur / L'installatore
VII
VIII
IX
■ Bewegen bis Kugel fixiert ist.
■ Move until the ball is fixed.
■ mouvoir jusqu'à ce que la boule soit fixe.
■ Muovasi fino a che la sfera non sia fissa.
Hersteller:
Ideal Standard
Roentgenstrasse 9
54516 Wittlich
Germany
6

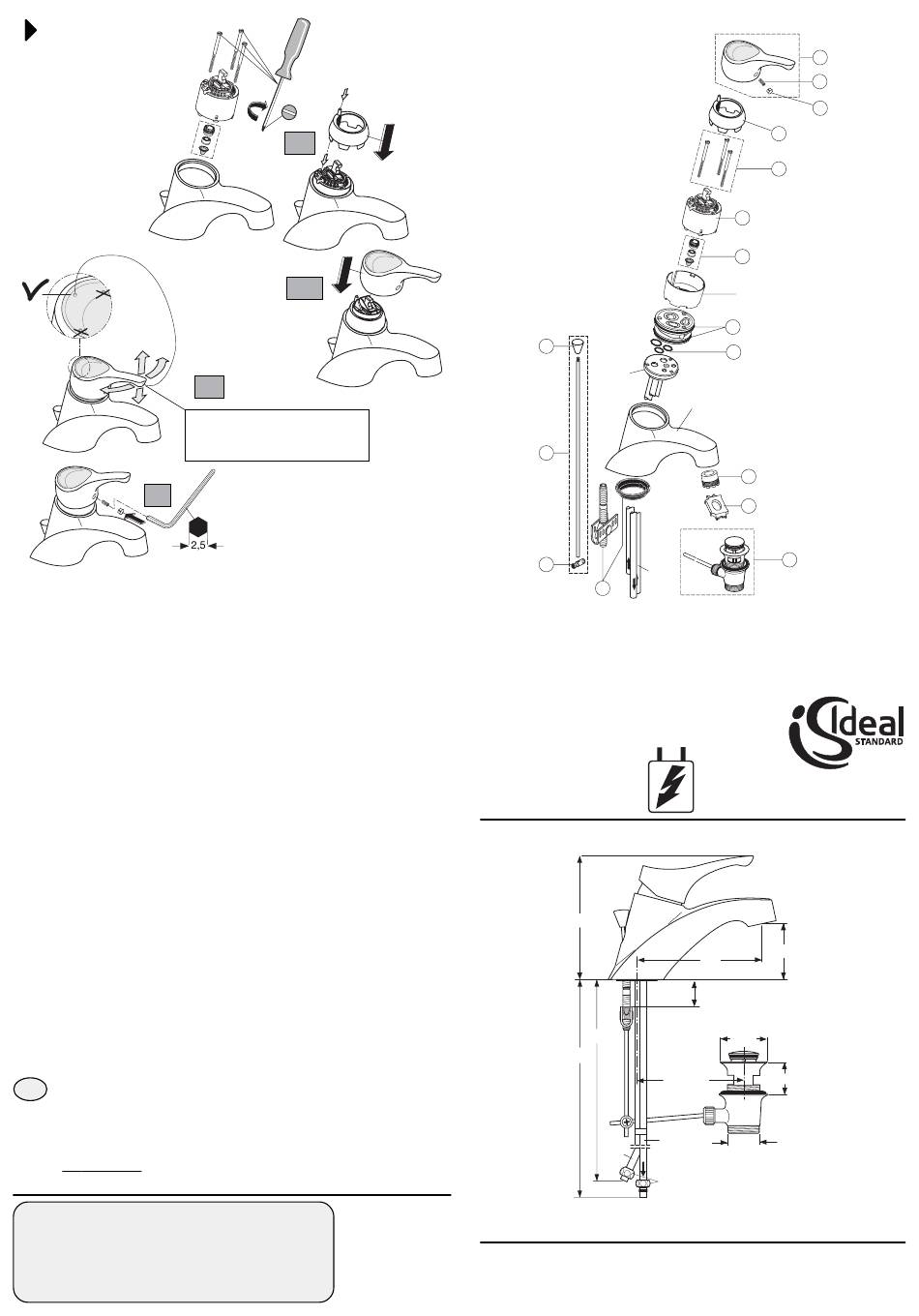

Ersatzteil - Regelung
Bestellnummern für Ersatzteile siehe
■
Zeichnung auf dieser Seite. Bei Bestellung der
Teile für XX die Oberflächen-Kennung einset-
zen (z.B: bei chrom statt XX = AA einsetzen).
Oberflächen-Kennung siehe Ersatzteilbuch.
20
A 960 388 XX
11
19
A 960 387 XX
18
A 963 404 NU
17
A 963 555 NU
C
ERAMIX 60
Niederdruck-Einhebel-Mischbatterie
für offene Heißwasserbereiter
A 3821 ..
145
350
500
Ø10
Montage- und Bedienungsanleitung
1
2
3
4
A 960 385 XX
A 963 825 NU
5
6
A 960 500 NU
7
A 961 229 NU
8
9
A 961 338 NU
10 A 961 459 NU
12
13 A 960 412 NU
14
A 960 196 NU
15 A 961 230 XX
17
65
145
max. 25
Ø 63
30 - 50
max. 150
Ø8
G1 1/4
SW 19
Dem Benutzer der Armatur aushändigen.
A 960 877 XX
A 963 309 NU
A 961 157 XX
0909 / A 865 528
