Ideal Standard CERAPLUS A6155AA Bedienungsanleitung
Sensor up-brausearmatur
Inhaltsverzeichnis
Quicklinks
G 1/2
G 1/2
Ø170
G 1/2
G 1/2
Ø170
CERAPLUS
- Datenblatt / Ausschreibungstext
- empfohlenes Zubehör:
Kopfbrause vandalensicher
A4844AA
55 - 77
G 1/2
18
5 - 40
G 1/2
18
30 - 65
73 - 95
111
55 - 77
G 1/2
18
5 - 40
G 1/2
18
30 - 65
73 - 95
59
Sensor UP-Brausearmatur
- Funktionen
A6155AA
A6156AA
A6157AA
A6158AA
für den Gebrauch im
Verkaufsbereich & Kundendienst
- Anschlussmöglichkeiten
- Problemlösungen
- mit flexibler oder fester Temperatur-
einstellung
- mit Batteriebetrieb oder Netzbetrieb
- mit oder ohne thermische Desinfektion
- Strangschemata
Mai 2015 WN
Inhaltsverzeichnis
Verwandte Anleitungen für Ideal Standard CERAPLUS A6155AA
Inhaltszusammenfassung für Ideal Standard CERAPLUS A6155AA
- Seite 1 A6155AA 55 - 77 G 1/2 A6156AA G 1/2 G 1/2 5 - 40 G 1/2 30 - 65 73 - 95 Ø170 55 - 77 A6157AA G 1/2 A6158AA G 1/2 G 1/2 5 - 40 für den Gebrauch im G 1/2 30 - 65 Verkaufsbereich &...
- Seite 2 Inhaltsverzeichnis Datenblatt / Ausschreibungstext Seite 3 - 4 Funktionsbeschreibung der Einzelteile A6155-56AA Seite 5 - 7 Funktionsbeschreibung der Einzelteile A6157-58AA Seite 8 - 10 Anschluss der Rohrleitungen Seite 11 Dicht-Fix System - Beschreibung der Hauptmerkmale Seite 12 Umbaumöglichkeiten - zu tiefer Einbau ( 20mm u. 40mm Verlängerung ) Seite 13-14 Umbaumöglichkeiten - zu flacher Einbau Seite 15 Problemlösung - vertauschte Wasseranschlüsse...

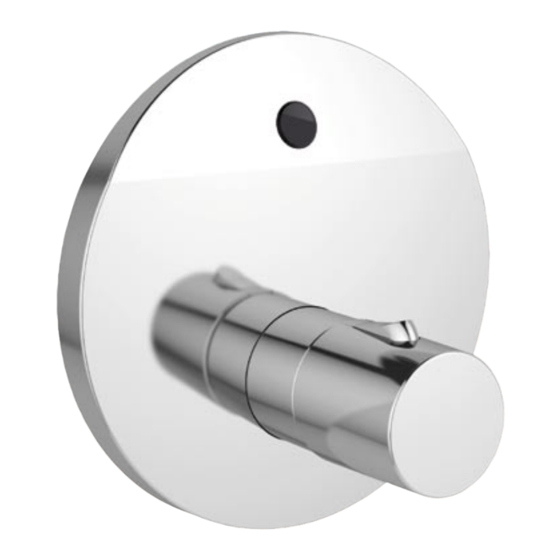

- Seite 3 CERAPLUS 55 - 77 G 1/2 G 1/2 G 1/2 5 - 40 G 1/2 30 - 65 73 - 95 Ø170 Ceraplus Sensor-Brausearmatur UP DN15. Thermostat-Ausführung. Bausatz 2 für die Fertigmontage mit UP-Körper und allen sichtbaren Designteilen. Mit Griff für die Temperatur-Einstellung. Integrierter Sensor mit Magnetventilsteuerung. Annäherung auf 5cm ( Schaltabstand zum Sensor einstellbar ) schaltet die Armatur EIN oder AUS.
- Seite 4 CERAPLUS 55 - 77 G 1/2 G 1/2 G 1/2 5 - 40 G 1/2 30 - 65 73 - 95 Ø170 Ceraplus Sensor-Brausearmatur UP DN15. Thermostat-Ausführung. Mit voreinstellbarer Mischtemperatur. Mit Spezialwerkzeug für thermische Desinfektion. Bausatz 2 für die Fertigmontage mit UP-Körper und allen sichtbaren Designteilen. Integrierter Sensor mit Magnetventilsteuerung.
- Seite 5 A6155AA - UP-Brausarmatur mit Batterie A6156AA - UP-Brausarmatur mit Netzteil Funktionsteile die Beschreibung der Einzelteile siehe nächste Seite Seite 5 Mai 2015 WN...
- Seite 6 UP-Körper in Messing UP-Armaturenkörper mit den Anschlüssen zum Bausatz 1 ( A1000NU ) und Funktionsträger aller zur Armatur gehörenden Einzelteile. Schrauben-Set Alle Schrauben zum ausrichten und befestigen des Rosettenhalters. RV-Stop-Einheit RV-Stop-Einheit WARM. In diesem Ventil ist der Rückflussverhinderer und die Absperrung eingebaut. Gehäuse ist ausgelegt für die Warmwasserzuführung.
-
Seite 7: Kabeldurchführung
Sensor komplett Sensor mit O-Ring Pos. 15 inklusive der Kabelverbindung mit Steck-Anschlüssen für die Stromversor- gung und die Verbindung zum Magnetventil. Batteriefach komplett Batterie mit Box. So gestaltet, dass die Batterie nicht falsch eingesetzt werden kann. Mit spritzwasser- geschütztem Hartgummideckel ( + und - Pole sind darin eingebunden ) und Anschlusskabel zur Strom- versorgung der Armatur. - Seite 8 A6157AA - UP-Brausarmatur mit Batterie A6158AA - UP-Brausarmatur mit Netzteil Funktionsteile die Beschreibung der Einzelteile siehe nächste Seite Seite 8 Mai 2015 WN...
- Seite 9 UP-Körper in Messing UP-Armaturenkörper mit den Anschlüssen zum Bausatz 1 ( A1000NU ) und Funktionsträger aller zur Armatur gehörenden Einzelteile. Schrauben-Set Alle Schrauben zum ausrichten und befestigen des Rosettenhalters. RV-Stop-Einheit RV-Stop-Einheit WARM. In diesem Ventil ist der Rückflussverhinderer und die Absperrung eingebaut. Gehäuse ist ausgelegt für die Warmwasserzuführung.
- Seite 10 Klemmhülse Kunststoffverbindung zwischen UP-Körper und Stellschraube. Die Stellschraube dient als Gegenlager für den Rosettenhalter und garantiert, dass der Halter sauber an der Wand ( Fliese ) anliegt . Siehe auch die Beschreibung für „ Verlängerung für zu tiefen Einbau“. Sensor komplett Sensor Pos.
-
Seite 11: Anschlüsse
Anschlüsse ( Zulaufleitungen und Elektro-Versorgung ) Hinweis! Im Gegensatz zum UP-Körper der Sensor Wand-Waschtisch-Armaturen, steht bei den Sensor-Brause- Armaturen der UP-Körper auf dem Kopf ( 180° gedreht, Sensor oben in der Rosette ). Da die Wasseran- schlüsse normgerecht ( Warmwasser links und Kaltwasser rechts ) am Bausatz 1 angeschlossen werden müssen, sind in der BrauseThermostat-Armatur die RV-Stop-Einheiten werksseitig bereits getauscht. -
Seite 12: Erläuterung Dicht-Fix System
Erläuterung Dicht-Fix System Zum Abdichten der Armatur gegen Spritzwasser von aussen und Eindringen von Wasser aus dem Innenbereich der Armatur in das Mauerwerk werden gut funktionierende Dichtelemente ver- wendet. Die Gesamtübersicht der einzelnen Komponenten sind an der Schnittzeichnung beschrieben. Vlies - Präzisionsdichtung - zwischen Wand und Fliese verklebt, ver- ist fest direkt mit dem Rosettenhalter... - Seite 13 Umbaumöglichkeiten nach nicht eingehaltener MIN - MAX Einbautiefe von Bausatz1 Wir unterscheiden 2 verschiedene Fehlpositionen bei der Einbautiefe. Zu flach oder zu tief. Es wurde zu tief eingebaut - hier helfen die sogenannten Verlängerungs-Sets. Siehe hier die Beschreibung für bis zu 20mm zu tiefen Einbau Zulaufleitungen absperren.
- Seite 14 Umbaumöglichkeiten nach nicht eingehaltener MIN - MAX Einbautiefe von Bausatz1 Wir unterscheiden 2 verschiedene Fehlpositionen bei der Einbautiefe. Zu flach oder zu tief. Es wurde zu tief eingebaut - hier helfen die sogenannten Verlängerungs-Sets. Siehe hier die Beschreibung für bis zu 40mm zu tiefen Einbau Zulaufleitungen absperren.
- Seite 15 Umbaumöglichkeiten nach nicht eingehaltener MIN - MAX Einbautiefe von Bausatz1 Wir unterscheiden 2 verschiedene Fehlpositionen bei der Einbautiefe. Zu flach oder zu tief. Es wurde zu flach einbebaut - hier helfen die sogenannten Distanzrahmen. Siehe hier die Beschreibung für bis zu 20mm zu flachen Einbau F961057AA Fliese Ø170...
- Seite 16 Problemlösungen vertauschte Wasseranschlüsse - was ist zu tun? Sollten die Zulaufleitungen bei der Installation vertauscht worden sein - d.h. Warmwasser rechts und Kaltwasser links am Ms-Kreuz angeschlossen, ist es möglich, den vertauschten Anschluss an Ort und Stelle zu beheben. Dazu müssen lediglich die RV-Stop-Einheit Heisswasser ( A ) und Kaltwasser ( B ) getauscht werden ( siehe Bild 5 und die Beschreibung unten ).
- Seite 17 Auslauftemperatur höher als 40°C die Sperrtaste A gedrückt und der Griff gleichzeitig in Richtung warm gedreht werden muss. Also die bewährte Technik ( Verbrühschutz und Kindersicherung ) wie bei allen Thermostaten von Ideal Standard. Kalt Warm Bei den Armaturen A6157 und 6158AA ist die Temperatur-Ein- stellung mit einem integriertem Verstellschutz ausgestattet und lässt sich über den Griffkörper 2 von aussen nicht verändern (...
-
Seite 18: Thermische Desinfektion
Thermische Desinfektion Schutz gegen Legionellenbildung Hinweis - die therm. Desinfektion lässt sich nur bei den Armaturen A6157AA und A6158AA durchführen. Allgemein Die thermische Desinfektion des Wasser- leitungs-Systems ist eine ( unter anderen ) wirksame Methode, die Bildung von Legio- nellen zu vermeiden. Dazu ist eine regelmäßige Spülung von Armaturen ( Luftsprudler, Strahlreglern ) sowie Kopfbrausen (Duschköpfe ) erforder-... -
Seite 19: Einstellung Der Näherung Im Sensorbereich
Einstellung der Näherung im Sensorbereich 0,5 min. Werkseinstellung Näherungsbereich für den Sensor / Schaltabstand Als Schaltabstand bezeichnet man die Entfernung zum Sensor, die das Ansprechen des Magnetventils steuert. D.h. kommt die Hand / die Hände ( im Beispiel oben ) in einen Bereich zwischen 40-50mm zum Sensor, schaltet die Armatur den Wasserzulauf ein. - Seite 20 CeraPlus A6155 .. A6156.. Baujahr ab: Juni 2014 Bausatz 1 - Easy Box A1000NU Sensor-Thermostat . Verlängerungskabel für Netzteil - siehe Pos. 28 Ersatzteil Liefer- Ersatzteil Liefer- Pos. Bezeichnung Bestell-Nr. Menge Pos. Bezeichnung Bestell-Nr. Menge UP-Körper Thermostat Brause Batteriefach kompl. F 961 038 NU 1 St.
- Seite 21 CeraPlus A6157 .. A6158.. Baujahr ab: Juni 2014 Bausatz 1 - Easy Box A1000NU Sensor-Thermostat Verlängerungskabel für Netzteil - siehe Pos. 27 Ersatzteil Liefer- Ersatzteil Liefer- Pos. Bezeichnung Bestell-Nr. Menge Bestell-Nr. Pos. Bezeichnung Menge UP-Körper Thermostat Brause O-Ring Ø 15,6 x 1,78 A 961 182 NU 2 St.
-
Seite 22: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG Ideal Standard International BVBA Corporate Village – Gent Building Da Vincilaan 2 1935 Zaventem, Belgium bestätigt in alleiniger Verantwortung, dass die Produkte „ Sanitär Armaturen „ der Linie: CERAPLUS ELECTRONIC A6147AA, A6148AA, A6149AA, A6150AA, A6151AA, A6152AA, A6153AA, A6154AA, A6155AA, A6156AA, A6157AA, A6158AA auf welche diese Erklärung sich bezieht, den allgemeinen anerkannten Regeln der... - Seite 23 A 961 765 NU F 960 970 NU Programmiergerät zur Programmierung von Sensoren in elektronischen Armaturen Programming device for programming sensors in electronic units Programmateur pour capteurs de robinetteries électroniques Unità di programmazione per la programmazione di sensori in rubinetterie elettroniche Programador para sensores en griferías electrónicas Seite 23...
-
Seite 24: Bedienelemente
Bedienelemente Menu Enter -zur Bestätigung (OK) Cancel -Abbruch oder ein Schritt zurück im Menü Pfeil nach oben -zum Navigieren Pfeil nach unten -zum Navigieren und Einschalten Bedienungsanleitung Einschalten des Gerätes durch Drücken der Taste Die Displayanzeige VERSION x.x.x. mit bestätigen. Menüauswahl mit den Pfeiltasten . - Seite 25 MENÜ 4.2 SELBSTSCHLUSS Verz.Komfort, Autospülung Frequenz und Spüldauer, zum Beispiel in Duschen. MENÜ 4.3 EIN/AUS Verz.Komfort, Autospülung Frequenz und Spüldauer an Armaturen die durch Annäherung an den Sensor eingeschaltet und durch erneute Annäherung an den Sensor wieder ausgeschaltet werden. Zum Beispiel Klinik-Armaturen. MENÜ...
- Seite 26 Beispielprogrammierung mit MENÜ 4.2 SELBSTSCHLUSS Programmiert wird der Sensor einer Dusche. Die Dusche soll nach 30 Sekunden automatisch ausgeschaltet werden. Alle 48 Stunden soll eine automatische Spülung von 15 Sekunden erfolgen. Programmiergerät mit der Infrarot-Sendediode auf den Sensor richten (siehe Pfeilrichtung auf dem Gehäuse). Zum Einschalten des Programmiergerätes für ON drücken.
- Seite 27 G 1/2 °C max 40˚C 5 - 40 104°F 43˚C G 1/2 109°F 30 - 65 73 - 95 = 50˚C Ø170 45˚C 118°F 113°F Ideal Standard International BVBA Corporate Village - Gent Building Da Vincilaan 2 1935 Zaventem Belgium www.idealstandardinternational.com...
- Seite 28 max. 3 Nm max. 2,5Nm max. 1 Nm 6V Lithium CR-P2 MAX. (3 bar) MAX. 80 l/min °C 0,5 min. 11.5 0314 / A 866 835...
- Seite 29 Möglichkeit mit CeraPlus Sensor Brause-Therm. UP und vandalen- sowie rotationssicherer Kopfbrause. INSTALLATION Kopfbrause A4844AA 17° Thermostat z.B. A6155AA der untere Anschluss am Bausatz1 ( A1000NU ) wird nicht benötigt. Der UP-Körper ist werks- seitig abgestopft. UP-Sensor-Armaturen Batterie- o. Netzversorgung Kaltwasser A6155AA - A6156AA Warmwasser A6157AA - A6158AA...
