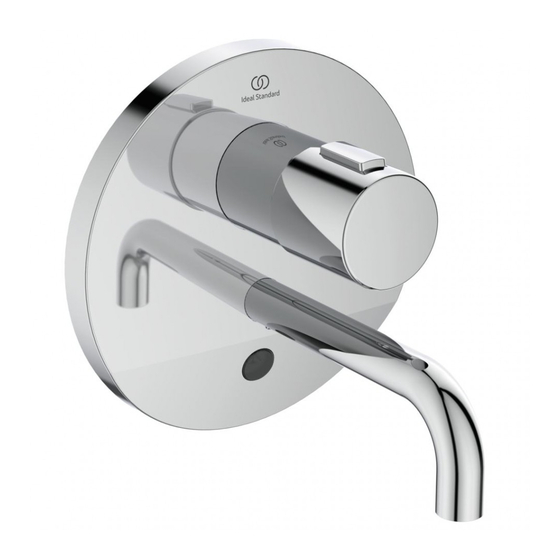

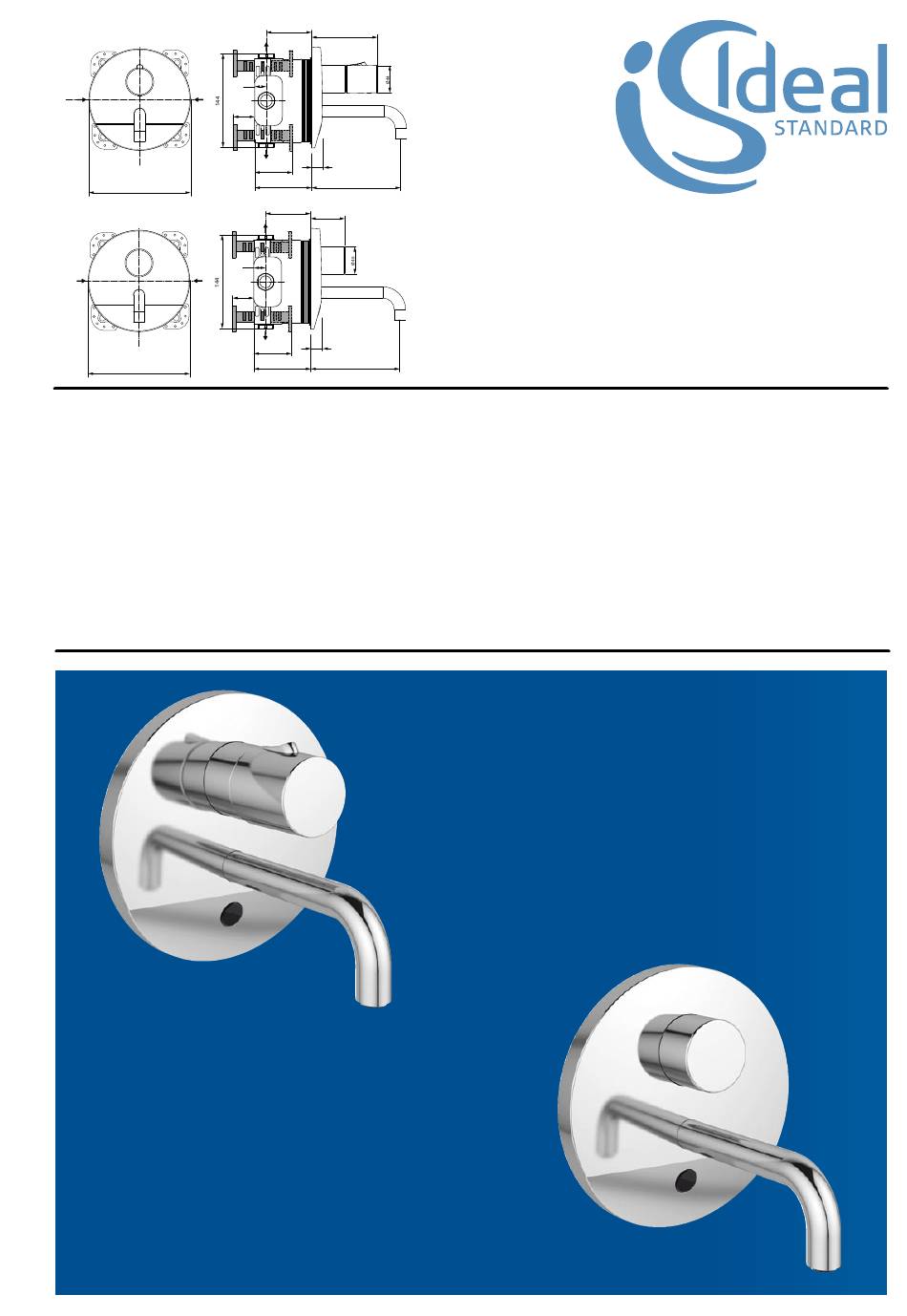

CERAPLUS
- Datenblatt / Ausschreibungstext
- verschiedene Auslauflängen
wählbar 150mm oder 230mm
55 - 77
111
G 1/2
18
5 - 40
G 1/2
18
30 - 65
150
73 - 95
( 230 )
55 - 77
41
G 1/2
18
5 - 40
G 1/2
18
30 - 65
73 - 95
150
( 230 )
Sensor Wand-Waschtischarmatur
- Funktionen
A6147AA
A6148AA
A6151AA
A6152AA
A6149AA
A6150AA
A6153AA
für den Gebrauch im
A6154AA
Verkaufsbereich & Kundendienst
- Anschlussmöglichkeiten
- Problemlösungen
- mit flexibler oder fester Temperatur-
einstellung
- mit Batteriebetrieb oder Netzbetrieb
- mit oder ohne thermische Desinfektion
- Strangschemata
Mai 2015 WN
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Ideal Standard CERAPLUS A6147AA
Inhaltszusammenfassung für Ideal Standard CERAPLUS A6147AA
- Seite 1 A6147AA 55 - 77 G 1/2 A6148AA G 1/2 G 1/2 A6151AA 5 - 40 A6152AA G 1/2 30 - 65 73 - 95 Ø170 ( 230 ) 55 - 77 A6149AA G 1/2 A6150AA G 1/2 G 1/2 5 - 40 A6153AA für den Gebrauch im G 1/2...
- Seite 2 Inhaltsverzeichnis Datenblatt / Ausschreibungstext Seite 3 - 4 Funktionsbeschreibung der Einzelteile A6147-48-51-52AA Seite 5 - 7 Funktionsbeschreibung der Einzelteile A6149-50-53-54AA Seite 8 - 11 Anschluss der Rohrleitungen Seite 11 Dicht-Fix System - Beschreibung der Hauptmerkmale Seite 12 Umbaumöglichkeiten - zu tiefer Einbau ( 20mm u. 40mm Verlängerung ) Seite 13-14 Umbaumöglichkeiten - zu flacher Einbau Seite 15 Problemlösung - vertauschte Wasseranschlüsse...
- Seite 3 CERAPLUS 55 - 77 G 1/2 G 1/2 G 1/2 5 - 40 G 1/2 30 - 65 73 - 95 Ø170 ( 230 ) Ceraplus Sensor-Wand-Waschtischarmatur UP DN15. Thermostat-Ausführung. Bausatz 2 für die Fertigmontage mit UP-Körper und allen sichtbaren Designteilen. Mit Griff für die Temperatur-Einstellung.
- Seite 4 CERAPLUS 55 - 77 G 1/2 G 1/2 G 1/2 5 - 40 G 1/2 30 - 65 73 - 95 Ø170 ( 230 ) Ceraplus Sensor-Wand-Waschtischarmatur UP DN15. Thermostat-Ausführung. Mit voreinstellbarer Mischtemperatur. Mit Spezialwerkzeug für thermische Desinfektion. Bausatz 2 für die Fertigmontage mit UP-Körper und allen sichtbaren Designteilen. Integrierter Sensor mit Magnetventilsteuerung.
- Seite 5 A6147AA - UP-Wand-Waschtischarmatur mit Batterie / 150mm Auslauf A6148AA - UP-Wand-Waschtischarmatur mit Netzteil / 150mm Auslauf A6151AA - UP-Wand-Waschtischarmatur mit Batterie / 230mm Auslauf A6152AA - UP-Wand-Waschtischarmatur mit Netzteil / 230mm Auslauf alle Einzelteile bis auf die Pos. 29 sind gleich. Rohrauslauf mit 150mm oder 230mm sind austauschbar. Funktionsteile die Beschreibung der Einzelteile siehe nächste Seite Seite 5...
- Seite 6 UP-Körper in Messing UP-Armaturenkörper mit den Anschlüssen zum Bausatz 1 ( A1000NU ) und Funktionsträger aller zur Armatur gehörenden Einzelteile. Schrauben-Set Alle Schrauben zum ausrichten und befestigen des Rosettenhalters. RV-Stop-Einheit RV-Stop-Einheit KALT. In diesem Ventil ist der Rückflussverhinderer und die Absperrung eingebaut. Gehäuse ist ausgelegt für die Kaltwasserzuführung.
-
Seite 7: Kabeldurchführung
Sensor komplett Sensor mit O-Ring Pos. 25 inklusive der Kabelverbindung mit Steck-Anschlüssen für die Stromversor- gung und die Verbindung zum Magnetventil. Temperaturgriff komplett Temperatur-Verstellgriff mit Griffinnenteil ( Kunststoff ) und Sperrtaste für den Verbrühschutz. Wird mit der Ejot-PT-Schraube 19 an der Temperaturverstellung befestigt. Die Zapfenschraube 20 verbindet das Griffgehäuse mit dem Griffinnenteil. - Seite 8 A6149AA - UP-Wand-Waschtischarmatur mit Batterie / 150mm Auslauf A6150AA - UP-Wand-Waschtischarmatur mit Netzteil / 150mm Auslauf A6153AA - UP-Wand-Waschtischarmatur mit Batterie / 230mm Auslauf A6154AA - UP-Wand-Waschtischarmatur mit Netzteil / 230mm Auslauf alle Einzelteile bis auf die Pos. 29 sind gleich. Rohrauslauf mit 150mm oder 230mm sind austauschbar. Funktionsteile die Beschreibung der Einzelteile siehe nächste Seite Seite 8...
-
Seite 9: Rv-Stop-Einheit
UP-Körper in Messing UP-Armaturenkörper mit den Anschlüssen zum Bausatz 1 ( A1000NU ) und Funktionsträger aller zur Armatur gehörenden Einzelteile. Schrauben-Set Alle Schrauben zum ausrichten und befestigen des Rosettenhalters. RV-Stop-Einheit RV-Stop-Einheit KALT. In diesem Ventil ist der Rückflussverhinderer und die Absperrung eingebaut. Gehäuse ist ausgelegt für die Kaltwasserzuführung. - Seite 10 RV-Stop-Einheit RV-Stop-Einheit WARM. In diesem Ventil ist der Rückflussverhinderer und die Absperrung eingebaut. Gehäuse ist ausgelegt für die Warmwasserzuführung. Wasseraustritt im Gehäuse mittlerer Bereich. Klemmhülse Kunststoffverbindung zwischen UP-Körper und Stellschraube. Die Stellschraube dient als Gegenlager für den Rosettenhalter und garantiert, dass der Halter sauber an der Wand ( Fliese ) anliegt . Siehe auch die Beschreibung für „...
-
Seite 11: Anschlüsse
Hebelgriff ( zum Durchführen der thermischen Desinfektion ) dieser Spezialschlüssel wird mitgeliefert, hat an der Seite den Inbusschlüssel zum Sichern der Griffkap- pe Pos. 7-8 eingeclipst. Siehe dazu Illustration und Beschreibung auf Seite 18. Netzteil AC - DC Adapter Wechselstrom AC - 100-240Volt auf DC - 6,5Volt Gleichstrom. Trafo zur Strom-Versorgung von Sensor und Magnetventil. -
Seite 12: Erläuterung Dicht-Fix System
Erläuterung Dicht-Fix System Zum Abdichten der Armatur gegen Spritzwasser von aussen und Eindringen von Wasser aus dem Innenbereich der Armatur in das Mauerwerk werden gut funktionierende Dichtelemente ver- wendet. Die Gesamtübersicht der einzelnen Komponenten sind an der Schnittzeichnung beschrieben. Vlies - Präzisionsdichtung - zwischen Wand und Fliese verklebt, ver- ist fest direkt mit dem Rosettenhalter... - Seite 13 Umbaumöglichkeiten nach nicht eingehaltener MIN - MAX Einbautiefe von Bausatz1 Wir unterscheiden 2 verschiedene Fehlpositionen bei der Einbautiefe. Zu flach oder zu tief. Es wurde zu tief eingebaut - hier helfen die sogenannten Verlängerungs-Sets. Siehe hier die Beschreibung für bis zu 20mm zu tiefen Einbau Zulaufleitungen absperren.
- Seite 14 Umbaumöglichkeiten nach nicht eingehaltener MIN - MAX Einbautiefe von Bausatz1 Wir unterscheiden 2 verschiedene Fehlpositionen bei der Einbautiefe. Zu flach oder zu tief. Es wurde zu tief eingebaut - hier helfen die sogenannten Verlängerungs-Sets. Siehe hier die Beschreibung für bis zu 40mm zu tiefen Einbau Zulaufleitungen absperren.
- Seite 15 Umbaumöglichkeiten nach nicht eingehaltener MIN - MAX Einbautiefe von Bausatz1 Wir unterscheiden 2 verschiedene Fehlpositionen bei der Einbautiefe. Zu flach oder zu tief. Es wurde zu flach eingebaut - hier helfen die sogenannten Distanzrahmen. Siehe hier die Beschreibung für bis zu 20mm zu flachen Einbau F961057AA Fliese Ø170...
- Seite 16 Problemlösungen vertauschte Wasseranschlüsse - was ist zu tun? Sollten die Zulaufleitungen bei der Installation vertauscht worden sein - d.h. Warmwasser rechts und Kaltwasser links am Ms-Kreuz angeschlossen, ist es möglich, den vertauschten Anschluss an Ort und Stelle zu beheben. Dazu müssen lediglich die RV-Stop-Einheit Heisswasser ( A ) und Kaltwasser ( B ) getauscht werden ( siehe Bild 5 und die Beschreibung unten ).
- Seite 17 Griff gleichzeitig in Richtung warm gedreht werden muss. Also die bewährte Technik ( Verbrühschutz und Kindersicherung Kalt ) wie bei allen Thermostaten von Ideal Standard. Warm Bei den Armaturen A6149- 6150AA und A6153 - 6154AA ist die Temperatur-Einstellung mit einem integriertem Verstellschutz ausgestattet und lässt sich über den Griffkörper 2 von aussen...
-
Seite 18: Thermische Desinfektion
Thermische Desinfektion Schutz gegen Legionellenbildung Hinweis - die therm. Desinfektion lässt sich nur bei den Armaturen A6149 - 6150AA und A6153 - 6154AA durchführen. Allgemein Die thermische Desinfektion des Wasser- leitungs-Systems ist eine ( unter anderen ) wirksame Methode, die Bildung von Legio- nellen zu vermeiden. -
Seite 19: Einstellung Der Näherung Im Sensorbereich
Einstellung der Näherung im Sensorbereich 55 sek. Werkseinstellung Näherungsbereich für den Sensor / Schaltabstand Als Schaltabstand bezeichnet man die Entfernung zum Sensor, die das Ansprechen des Magnetventils steuert. D.h. kommt die Hand / die Hände ( im Beispiel oben ) in einen Bereich zwischen 40-50mm zum Sensor, schaltet die Armatur den Wasserzulauf ein. - Seite 20 CeraPlus A6147 .. A6151 .. Baujahr ab: Juni 2014 Bausatz 1 - Easy Box A1000NU Sensor-Thermostat mit Auslauf 150 mm A6147 .. 230 mm A6151 .. mit Lithium Batterie CR-P2 / 6Volt Ersatzteil Liefer- Ersatzteil Liefer- Pos. Bezeichnung Bestell-Nr. Menge Pos.
- Seite 21 CeraPlus A6148 .. A6152 .. Baujahr ab: Juni 2014 Bausatz 1 - Easy Box A1000NU Sensor-Thermostat mit Auslauf 150 mm A6148 .. 230 mm A6152 .. mit Netzteil Wechelstrom auf Gleichstrom AC 110-240V auf DC 6,5V Ersatzteil Liefer- Ersatzteil Liefer- Pos.
- Seite 22 CeraPlus A6149 .. A6153 .. Baujahr ab: Juni 2014 Bausatz 1 - Easy Box A1000NU Sensor-Thermostat mit thermischer Desinfektion mit Auslauf: 150 mm A6149 .. 230 mm A6153 .. mit Lithium Batterie CR-P2 / 6Volt Ersatzteil Liefer- Ersatzteil Liefer- Pos. Bezeichnung Bestell-Nr.
- Seite 23 CeraPlus A6150 .. A6154 .. Baujahr ab: Juni 2014 Bausatz 1 - Easy Box A1000NU Sensor-Thermostat mit thermischer Desinfektion mit Auslauf: 150 mm A6150 .. 230 mm A6154 .. mit Netzteil Wechelstrom auf Gleichstrom AC 110-240V auf DC 6,5V Ersatzteil Liefer- Ersatzteil Liefer-...
-
Seite 24: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG Ideal Standard International BVBA Corporate Village – Gent Building Da Vincilaan 2 1935 Zaventem, Belgium bestätigt in alleiniger Verantwortung, dass die Produkte „ Sanitär Armaturen „ der Linie: CERAPLUS ELECTRONIC A6147AA, A6148AA, A6149AA, A6150AA, A6151AA, A6152AA, A6153AA, A6154AA, A6155AA, A6156AA, A6157AA, A6158AA auf welche diese Erklärung sich bezieht, den allgemeinen anerkannten Regeln der... - Seite 25 A 961 765 NU F 960 970 NU Programmiergerät zur Programmierung von Sensoren in elektronischen Armaturen Programming device for programming sensors in electronic units Programmateur pour capteurs de robinetteries électroniques Unità di programmazione per la programmazione di sensori in rubinetterie elettroniche Programador para sensores en griferías electrónicas Seite 25...
-
Seite 26: Bedienelemente
Bedienelemente Menu Enter -zur Bestätigung (OK) Cancel -Abbruch oder ein Schritt zurück im Menü Pfeil nach oben -zum Navigieren Pfeil nach unten -zum Navigieren und Einschalten Bedienungsanleitung Einschalten des Gerätes durch Drücken der Taste Die Displayanzeige VERSION x.x.x. mit bestätigen. Menüauswahl mit den Pfeiltasten . - Seite 27 MENÜ 4.2 SELBSTSCHLUSS Verz.Komfort, Autospülung Frequenz und Spüldauer, zum Beispiel in Duschen. MENÜ 4.3 EIN/AUS Verz.Komfort, Autospülung Frequenz und Spüldauer an Armaturen die durch Annäherung an den Sensor eingeschaltet und durch erneute Annäherung an den Sensor wieder ausgeschaltet werden. Zum Beispiel Klinik-Armaturen. MENÜ...
- Seite 28 Beispielprogrammierung mit MENÜ 4.2 SELBSTSCHLUSS Programmiert wird der Sensor einer Dusche. Die Dusche soll nach 30 Sekunden automatisch ausgeschaltet werden. Alle 48 Stunden soll eine automatische Spülung von 15 Sekunden erfolgen. Programmiergerät mit der Infrarot-Sendediode auf den Sensor richten (siehe Pfeilrichtung auf dem Gehäuse). Zum Einschalten des Programmiergerätes für ON drücken.
- Seite 29 43˚C G 1/2 G 1/2 109°F 5 - 40 = 50˚C 45˚C 118°F A6147 113°F G 1/2 30 - 65 73 - 95 Ø170 Ideal Standard International BVBA Corporate Village - Gent Building Da Vincilaan 2 1935 Zaventem Belgium www.idealstandardinternational.com...
- Seite 30 A866840 max. 3 Nm max. 3 Nm max. 3 Nm max. 1 Nm 6V Lithium CR-P2 MAX. (3 bar) MAX. 80 l/min °C 0314 / A 866 812...
- Seite 31 Möglichkeit mit CeraPlus Sensor Waschtisch-Therm. UP und Einzelwaschplatz. INSTALLATION Thermostat z.B. A6147AA 150 oder 230mm Auslauflänge Wichtig! der untere Anschluss am Bausatz1 ( A1000NU ) muss verschlossen sein. Der Stopfen G1/2 gehört zum Lieferumfang. UP-Sensor-Armaturen Batterie- o. Netzversorgung A6147, 48, 51 u. A6152AA A6149, 50, 53 u.
