71.5
G3/8
CERAPLUS
- Datenblatt / Ausschreibungstext
161
15°
116
Ø 58
Sensor Waschtischarmatur
- Funktionen
A6143AA
A6144AA
A6145AA
A6146AA
für den Gebrauch im
Verkaufsbereich & Kundendienst
- Anschlussmöglichkeiten
- Problemlösungen
- mit oder ohne Mischwassereinstellung
- mit Batteriebetrieb oder Netzbetrieb
- mit oder ohne thermische Desinfektion
- Strangschemata
Nov. 2014 WN
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Ideal Standard CERAPLUS A6143AA
Inhaltszusammenfassung für Ideal Standard CERAPLUS A6143AA

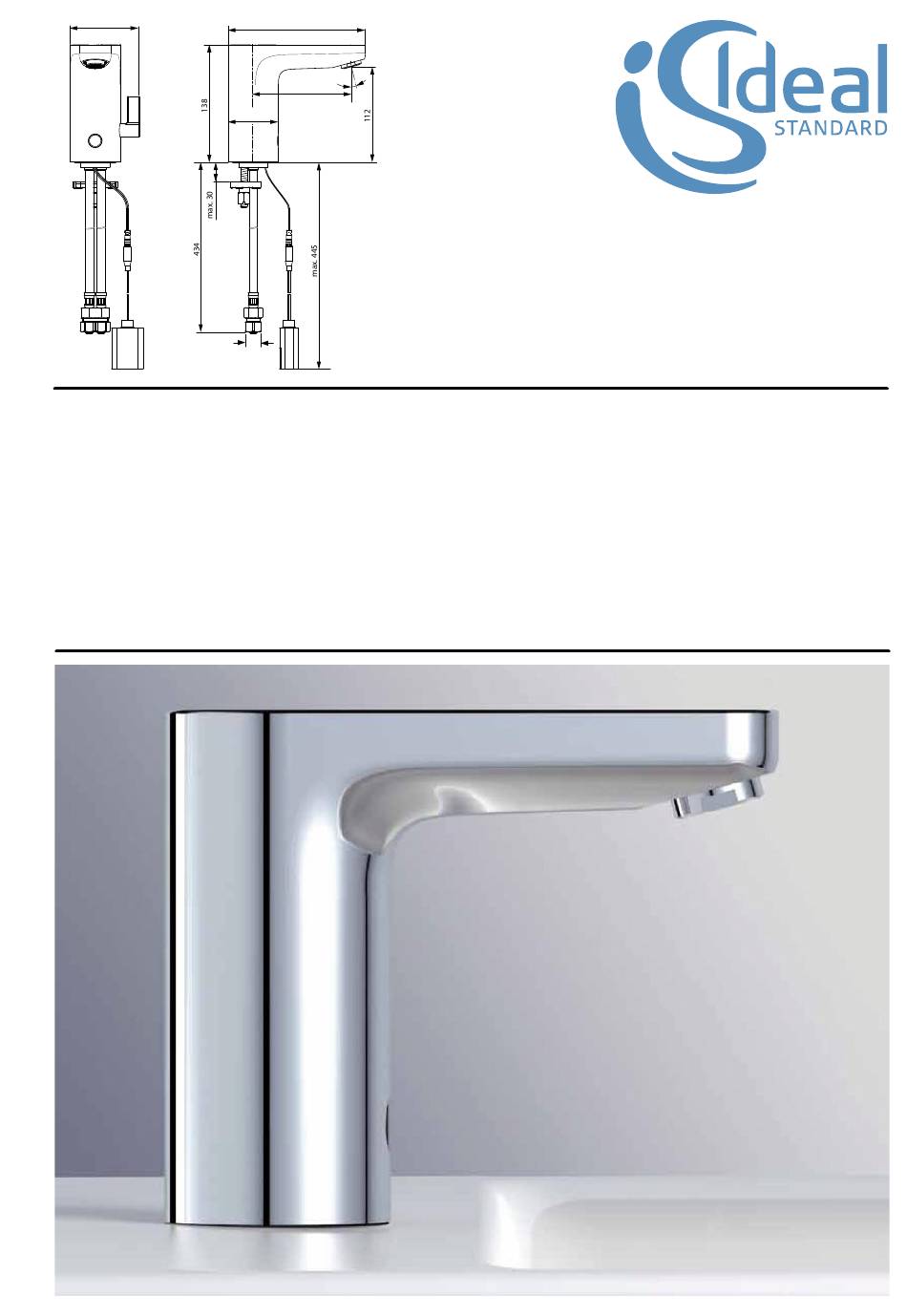

- Seite 1 71.5 15° A6143AA Ø 58 A6144AA A6145AA A6146AA für den Gebrauch im G3/8 Verkaufsbereich & Kundendienst CERAPLUS Sensor Waschtischarmatur - Datenblatt / Ausschreibungstext - Funktionen - Anschlussmöglichkeiten - Problemlösungen - Strangschemata - mit oder ohne Mischwassereinstellung - mit Batteriebetrieb oder Netzbetrieb - mit oder ohne thermische Desinfektion Nov.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Datenblatt / Ausschreibungstext Seite 3 - 4 Funktionsbeschreibung der Einzelteile Seite 5 - 8 Anschlussmöglichkeiten Seite 8 IdealPure® - Erläuterung zur „Blue-Technologie“ Seite 9 Bedienung und Einstellung der Näherung Sensorbereich Seite 10 Austausch von Funktionselementen Seite 11-12 Erläuterung „Vandalensicher“ Seite 12 Thermische Desinfektion - Vorgehensweise Seite 13... -
Seite 3: Waschtischarmatur Ohne Mischwassereinstellung
CERAPLUS 15° 15° Ø 58 Ø 58 Waschtischarmatur ohne Mischwassereinstellung A6143AA A6144AA G3/8 G3/8 Ceraplus Sensor-Waschtischarmatur DN 15. IdealPure® nickel- und bleifreie Wasserwege. Cool Body Technologie. Totraum / Stagnationswasser-reduziert. Ohne Mischwassereinstellung. Starrer Gussauslauf mit Strahlregler im vandalensicheren Metallring M24x1. Integrierter Sensor mit Magnetventilsteuerung. Stromversorgung über Batterie ( 6V ) oder Netzanschluss (100 - 240V ). -
Seite 4: Waschtischarmatur Mit Mischwassereinstellung
CERAPLUS 71,5 Waschtischarmatur mit 15° Mischwassereinstellung Ø 58 A6145AA Batteriebetrieben A6146AA Netzbetrieben G3/8 Ceraplus Sensor-Waschtischarmatur DN 15. IdealPure® nickel- und bleifreie Wasserwege. Cool Body Technologie. Totraum / Stagnationswasser-reduziert. Mit Mischwassereinstellung. Starrer Gussauslauf mit Strahlregler im vandalensicheren Metallring M24x1. Integrierter Sensor mit Magnetventilsteuerung. Stromversorgung über Batterie ( 6V ) oder Netzanschluss (100 - 240V ). -
Seite 5: Funktionsbeschreibung Der Einzelteile
A6145AA - Waschtischarmatur mit Batterie A6146AA - Waschtischbatterie mit Netzteil die Einzelteile für A6143.. und A6144.. sind gleich. es fehlen die Pos. 13 - 15 und 30. Funktionsteile die Beschreibung der Einzelteile siehe nächste Seite Seite 5 Nov. 2014 WN... - Seite 6 Abdeckkappe mit O-Ring Abschluss der Armatur nach oben. Nach Abhebeln dieser Kappe ist das Innenleben der Armatur zugäng- lich. So kann nach Schliessen der Eckventile und Hochziehen der Halterung das Magnetventil von oben abgeschraubt und getauscht werden. Ein Vorteil - beim Vorgängermodell musste die halbe Armatur nach oben abgebaut werden.
- Seite 7 Anschlussschlauch Flexible Anschlüsse mit G3/8 Gewindeanschluss für das Eckventil. Stellen die direkte Verbindung zum Gehäuse des Mischkolbens her. Werden eingeschraubt und sind austauschbar. Armaturenkörper Massives Gussgehäuse. Nimmt alle Funktionsteile auf. Kommt durch die besondere Blue-Tech Konstruk- tion nicht mit Wasser in Berührung und verkleinert somit das Volumen bzw. die Fläche zur Bildung von Brackwasser und Keimen.
-
Seite 8: Sensor-Abdeckung
Halter Hält den Pipe-Adapter ( Pos.5 ) in seiner Position und führt gleichzeitig das Magnetventil im oberen Be- reich. Muss zum Wechsel des Magnetventils nach oben herausgezogen weden. Sensor-Abdeckung Wird benötigt, wenn die Armatur gereinigt ( geputzt ) werden soll. Verhindert während der Reinigung ein wechselndes Ein- und Ausschalten über den Sensor. -
Seite 9: Idealpure® - Erläuterung Zur „Blue-Technologie
Erläuterung zur Blue Technologie Wasserverlauf innerhalb der Armatur Über die flexiblen Schlauchanschlüsse A gelangt der Wasserzulauf direkt in die Mischkammer B. Über die Hebelstellung C wird die Auslauftemperatur festgelegt. Das Mischwasser läuft im Gehäuse D gegen die Memb- rane des Magnetventils. Nach Öffnen des Magnetventils E strömt das Mischwasser in den Pipe-Adapter F und gelangt über das Inlet G direkt zum Kunststoff-Strahlreg- ler H. -
Seite 10: Bedienung Und Einstellung Der Näherung Sensorbereich
Einstellung der Näherung im Sensorbereich Ø 58 ~16° Näherungsbereich für den Sensor / Schaltabstand Als Schaltabstand bezeichnet man die Entfernung zum Sensor, die das Ansprechen des Magnetventils steuert. D.h. kommt die Hand / die Hände ( im Beispiel oben ) in einen Bereich zwischen 50 - 123mm zum Sensor, schaltet die Armatur den Wasserzulauf* ein. -
Seite 11: Reparatur Magnetventil ( Reinigung Oder Austausch )
Reparatur Magnetventil ( Reinigung oder Austausch ) Vorgehensweise Zulaufleitungen absperren. Durch die hintere Öffnung im Batteriekörper die Abdeckkap- pe A nach oben heraushebeln. Den Halter B nach oben abziehen, die Kabel vom Magnet- ventil C vorsichtig abziehen ( rotes Kabel gehört zum PLUS- Stecker und schwarzes Kabel zum MINUS-Stecker - später wieder so aufschieben ) sowie die 4 Schrauben mit einem entsprechenden Werkzeug TX20+ D ausschrauben. -
Seite 12: Batterie Oder Netzteil
Luftsprudler ( Reinigung oder Austausch ) Vandalensicher Vorgehensweise Wie in den Bildern I + II gut zu erkennen, ist der äussere Metallring A des Luftsprudlers ein separates Teil und rundum frei drehbar. D.h. über diesen Ring lässt sich der Luftsprud- ler weder ein- noch ausschrauben. -
Seite 13: Thermische Desinfektion Einsatz Abflammrohr
Thermische Desinfektion ( Schutz gegen Legionellenbildung ) Einsatz Abflammrohr ( Entnahme von Prüfwasser ) Allgemein Die thermische Desinfektion des Wasserleitungs- Systems ist eine ( unter anderen ) wirksame Me- thode, die Bildung von Legionellen zu vermeiden. Dazu ist eine regelmäßige Spülung von Armaturen ( Luftsprudler, Strahlreglern ) sowie Kopfbrausen (Duschköpfe ) erforderlich. -
Seite 14: Ersatzteile
Ceraplus A6143.. A6144.. Baujahr ab: Nov. 2014 Batteriebetrieben verchromt A6143AA 15° Ø 58 Netzbetrieben verchromt A6144AA G3/8 Ersatzteil Liefer- Ersatzteil Liefer- Pos. Bezeichnung Bestell-Nr. Menge Pos. Bezeichnung Bestell-Nr. Menge Sensor komplett F 961 031 NU 1 St. F 961 027 NU Abdeckkappe m. - Seite 15 Ceraplus A6145.. A6146.. Baujahr ab: Nov. 2014 71,5 15° Ø 58 G3/8 Batteriebetrieben verchromt A6145AA Netzbetrieben verchromt A6146AA Ersatzteil Liefer- Ersatzteil Liefer- Pos. Bezeichnung Bestell-Nr. Menge Pos. Bezeichnung Bestell-Nr. Menge Inlet - Kunststoffrohr zum Auslauf Abdeckkappe m. O-Ring F 961 027 NU 1 St.
-
Seite 16: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG Ideal Standard International BVBA Corporate Village – Gent Building Da Vincilaan 2 1935 Zaventem, Belgium bestätigt in alleiniger Verantwortung, dass die Produkte „ Sanitär Armaturen „ der Linie: CERAPLUS ELECTRONIC A6143AA, A6144AA, A6145AA, A6146AA auf welche diese Erklärung sich bezieht, den allgemeinen anerkannten Regeln der... -
Seite 17: Sensor-Programmierung
A 961 765 NU F 960 970 NU Programmiergerät zur Programmierung von Sensoren in elektronischen Armaturen Programming device for programming sensors in electronic units Programmateur pour capteurs de robinetteries électroniques Unità di programmazione per la programmazione di sensori in rubinetterie elettroniche Programador para sensores en griferías electrónicas Seite 17... -
Seite 18: Bedienelemente
Bedienelemente Menu Enter -zur Bestätigung (OK) Cancel -Abbruch oder ein Schritt zurück im Menü Pfeil nach oben -zum Navigieren Pfeil nach unten -zum Navigieren und Einschalten Bedienungsanleitung Einschalten des Gerätes durch Drücken der Taste Die Displayanzeige VERSION x.x.x. mit bestätigen. Menüauswahl mit den Pfeiltasten . -
Seite 19: Montageanleitung
0414 / A 866 806 (+ A 865 612) A 6143 .. A 6144 .. Made in Germany 15° Ø 58 TX20 A6143 Ideal Standard International BVBA Corporate Village - Gent Building Da Vincilaan 2 G3/8 1935 Zaventem Belgium www.idealstandardinternational.com... - Seite 20 F961083NU 6V Lithium CR-P2 Ø 6 F961083NU Ø 6 min. 80mm min.15mm min. 80mm 0414 / A866806...
