Paneel - Montage
Regalpaneel 9079
B 67 H 163 T 24
9079
1.
Montieren Sie die Paneel-
böden, wie in Abbildung 1
dargestellt, jeweils mit zwei
Ø7x70mm Confirmatscharuben.
2.
Montieren Sie als nächstes die
Hirnholzscheiben. Verwenden
Sie hierzu jeweils zwei Unter-
legscheiben und zwei
M6x35mm Zylinderkopf-
schrauben.
3.
Drehen sie die Rändel-
schrauben in die unteren
Gewindebohrungen
4.
Positionieren Sie das Paneel
an die Zimmerwand und
legen das Maß der Wand -
Aufhängeschiene fest.
5.
Die Aufhängeschiene wird
mit vier 5,5 x 60mm
Schrauben sowie zwei
Montagedübeln 8x50mm
montiert. Diese befinden
sich in dem Beschlags-
beutel. Anschießend
hängen Sie das Paneel auf.
(Abb.2)
6.
Richten Sie zum Schluss das
Paneel mit Hilfe der Stell-
schrauben der Aufhänge-
beschläge sowie der
Rändelschrauben aus.
Fehlerhafte Montage kann zum Herunterstürzen des Paneels führen! Aufhängeschienen
müssen unbedingt an beiden Seiten mit je 2 Schrauben angedübelt werden! Die
Befestigungsmittel und die Wand sind auf Eignung zu prüfen. Für Leichtbauwände
verwenden Sie entsprechende Spezialdübel! Nicht im Lieferumfang enthalten!
Für Regalelemente
ohne Beleuchtung

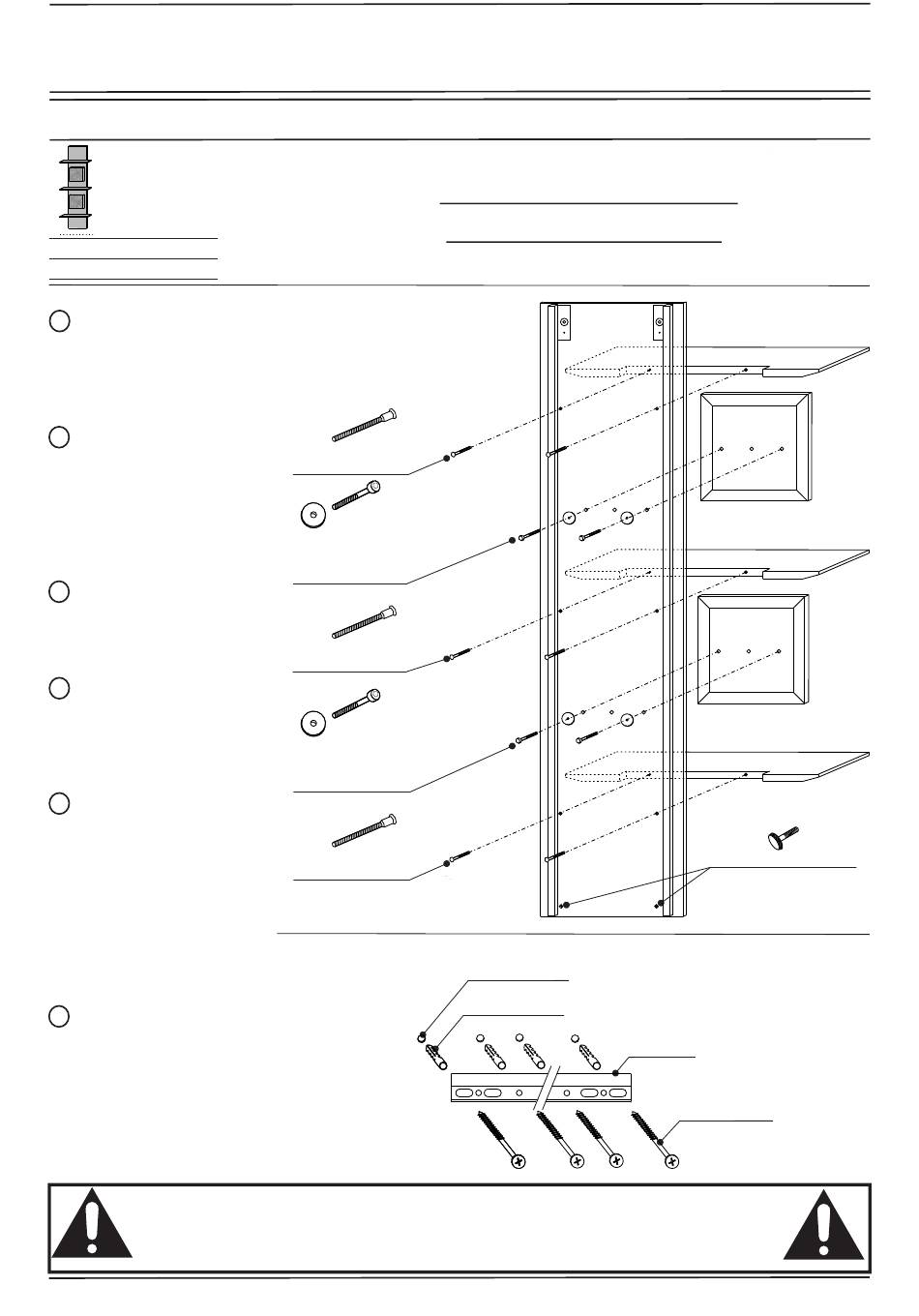

Abb.: 1
2x Confirmatschraube
Ø7x70mm
je 2x
Unterlegscheiben und
Zylinderkopfschraube
M6x35
2x Confirmatschraube
Ø7x70mm
je 2x
Unterlegscheiben und
Zylinderkopfschraube
M6x35
2x Confirmatschraube
Ø7x70mm
Kunststoffdübel
43
Paneel
Ø8mm
Wandbohrung
Ø8mm
Aufhänge-
schiene
Paneelboden
Hirnholzscheibe
Paneelboden
Hirnholzscheibe
Paneelboden
Rändelschraube
Abb.: 2
Ø5,5x60mm
Holzschraube
