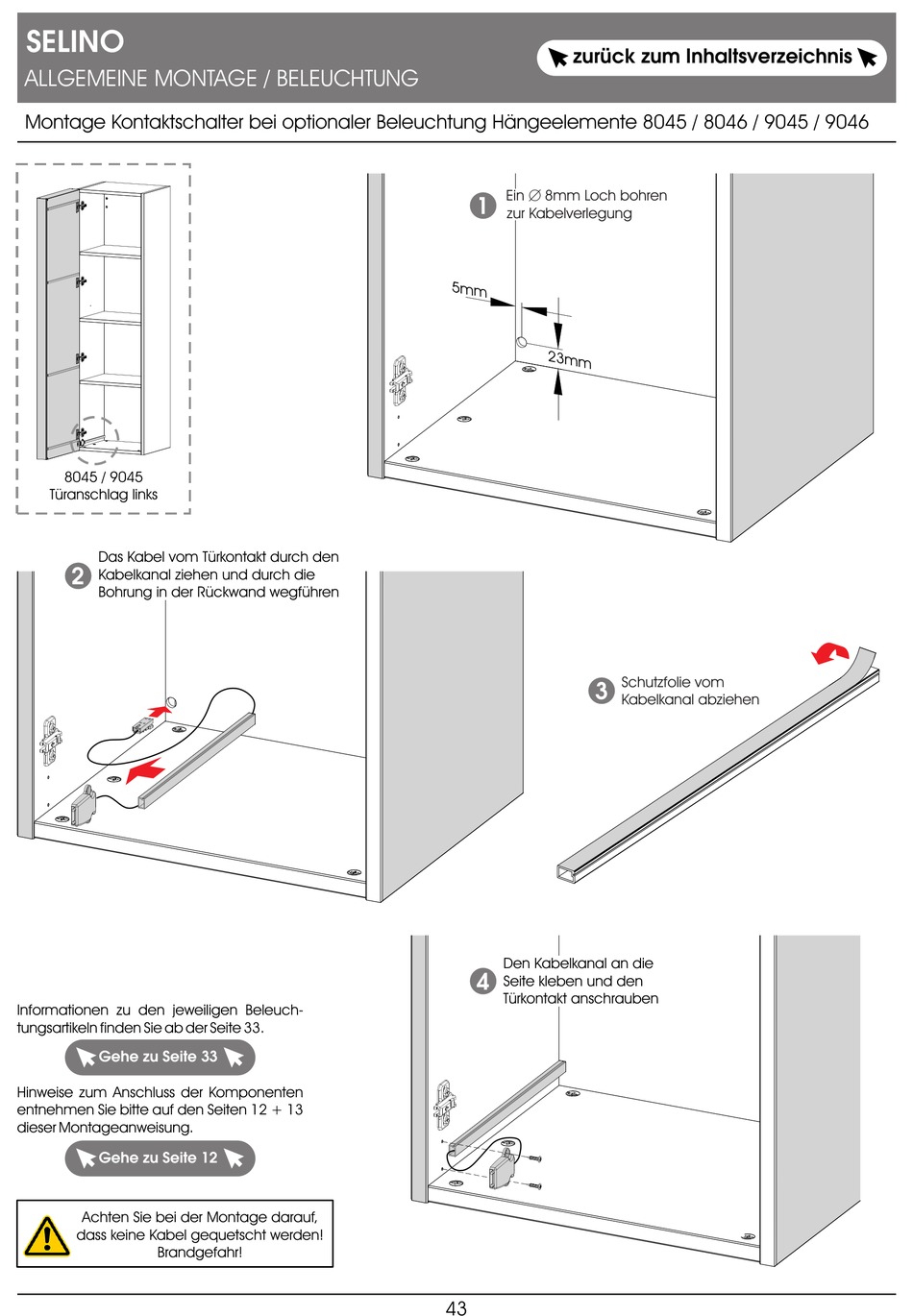

SELINO
ALLGEMEINE MONTAGE / BELEUCHTUNG
Montage Kontaktschalter bei optionaler Beleuchtung Hängeelemente 8045 / 8046 / 9045 / 9046
8045 / 9045
Türanschlag links
Das Kabel vom Türkontakt durch den
2
Kabelkanal ziehen und durch die
Bohrung in der Rückwand wegführen
Informationen zu den jeweiligen Beleuch-
tungsartikeln finden Sie ab der Seite 33.
Gehe zu Seite 33
Hinweise zum Anschluss der Komponenten
entnehmen Sie bitte auf den Seiten 12 + 13
dieser Montageanweisung.
Gehe zu Seite 12
Achten Sie bei der Montage darauf,
dass keine Kabel gequetscht werden!
Brandgefahr!
zurück zum Inhaltsverzeichnis
Ein
E 8mm Loch bohren
1
zur Kabelverlegung
5 m m
2 3 m m
3
Den Kabelkanal an die
4
Seite kleben und den
Türkontakt anschrauben
43
Schutzfolie vom
Kabelkanal abziehen
