ALLGEMEINE MONTAGE

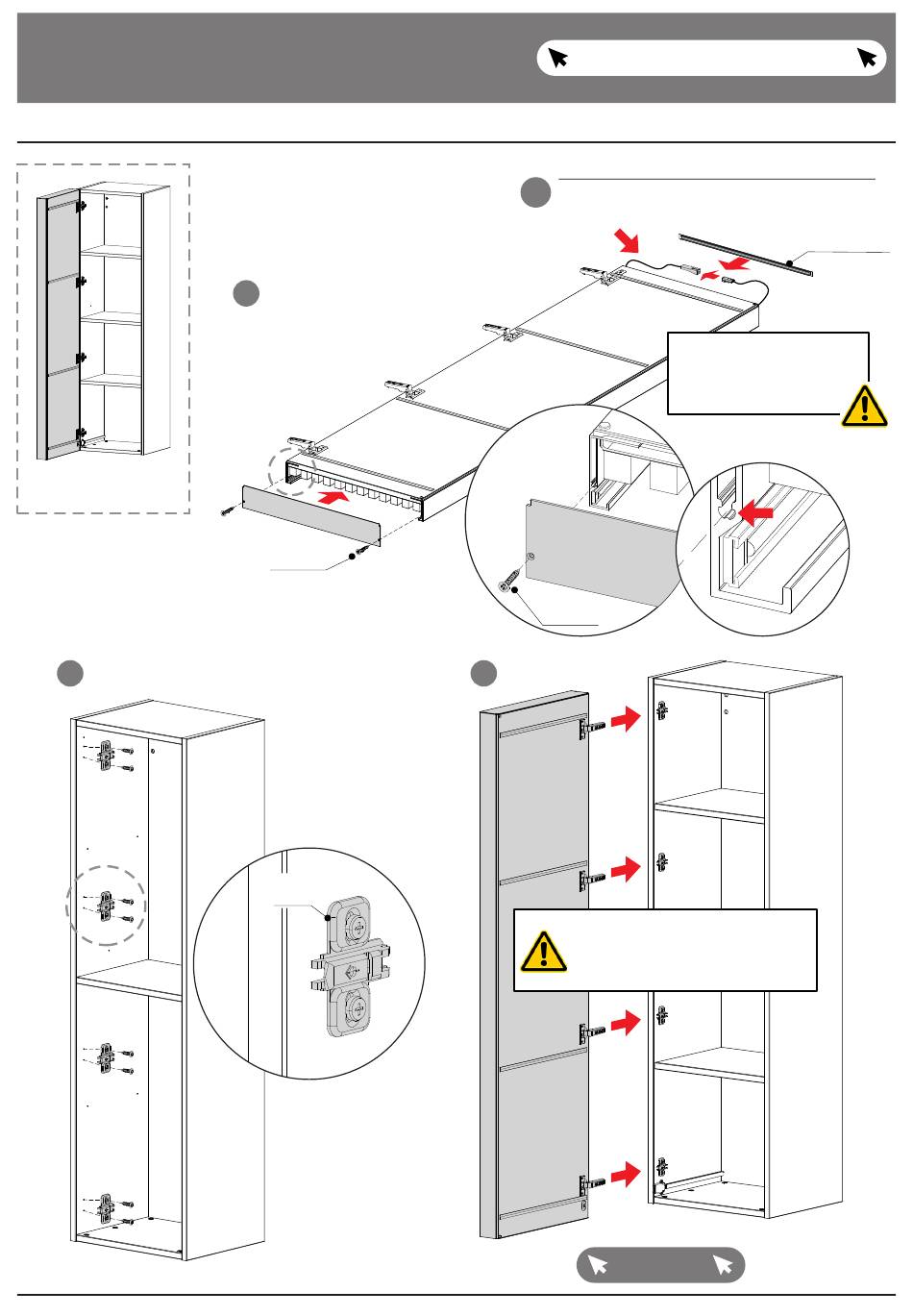

Türmontage Hängeelemente 8045 / 8046 / 9045 / 9046
8045 / 9045
Türanschlag links
5
Montageplatten an den Korpus schrauben
Metallabdeckung an Tür schrauben
4
und das Abdeckprofil eindrücken
3,0x20
Senkkopf
Montage-
platte
zurück zum Inhaltsverzeichnis
SCHRITT NUR BEI FRONTBELEUCHTUNG AUSFÜHREN
4A
Die Beleuchtungen miteinander verbinden
und die Kabel in die Nut drücken
Metall-
abdeckung
3,0x20
Senkkopf
6
Tür montieren
Wenn Sie eine Frontbeleuchtung
gewählt haben, bauen Sie die Tür
erst nach der Montage des Kontakt-
schalters ein (siehe folgende Seiten)
Die Tür einbauen
Siehe Seite 27
41
Abdeckprofil
Achten Sie bei der Montage
darauf, dass keine Kabel
gequetscht werden!
Brandgefahr!
