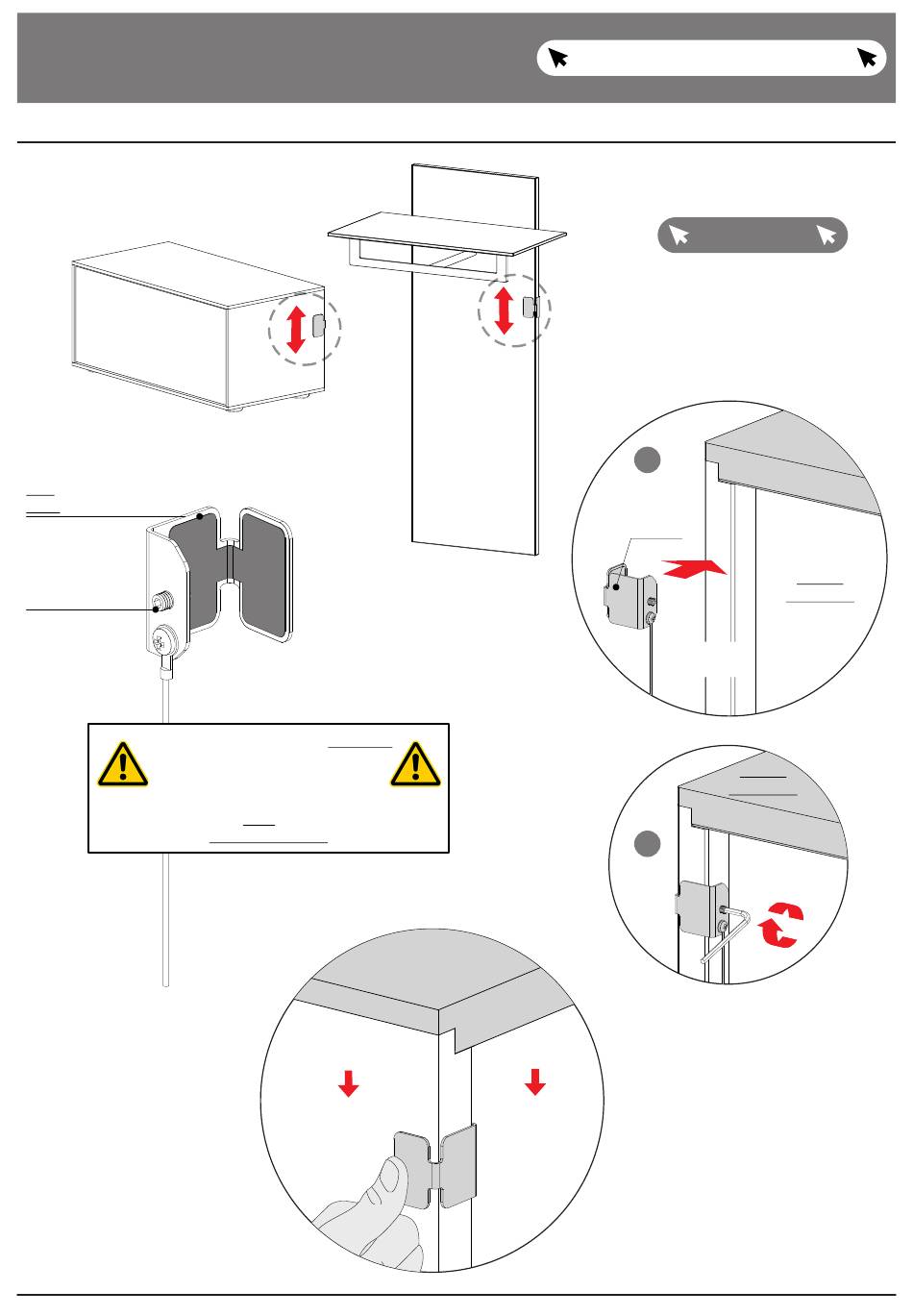

Grundsätzliche Verkabelung - Montage und Handhabung Berührungsschalter (Touchschalter)
Der Berührungsschalter wird an der Hinterkante
einer Außenseite eines Möbels oder an der
Kante eines Paneels montiert.
Die Position ist frei wählbar.
Isolierungsfolie,
KEIN Klebeband!
Nicht ablösen!
Madenschraube
zur Befestigung
an das Möbel
Der Berührungsschalter darf keinesfalls
in direkter Berührung mit metallischen
Gegenständen stehen.
Die Isolierungsfolie im Inneren des Berührungs-
schalters darf nicht entfernt werden.
Bei kurzzeitigem Druck auf den
Berührungsschalter wird die Be-
leuchtung ein- und ausgeschaltet.
Der Dimmgrad ändert sich nicht.
Kurzschlussgefahr!
Beleuchtung EIN / AUS
Kurzzeitiges Antippen
zurück zum Inhaltsverzeichnis
Hinweise zum Anschluss der Komponenten
entnehmen Sie bitte auf der Seite 12 dieser
Montageanweisung.
DIMMEN
Längeres Drücken
13
Gehe zu Seite 12
1
Berührungs-
schalter
von hinten
Hinterkante
Außenseite
Ansicht
von hinten
2
SW 2
Bei anhaltendem Druck auf den Berüh-
rungsschalter dimmt die Beleuchtung
abwechselnd auf und ab.
Sobald der gewünschte Dimmgrad
erreicht ist den Druck vom Berührungs-
schalter nehmen.
Der erreichte Dimmgrad wird gespei-
chert und bleibt bei den nächsten
Schaltvorgängen erhalten.
Ansicht
