BELEUCHTUNG

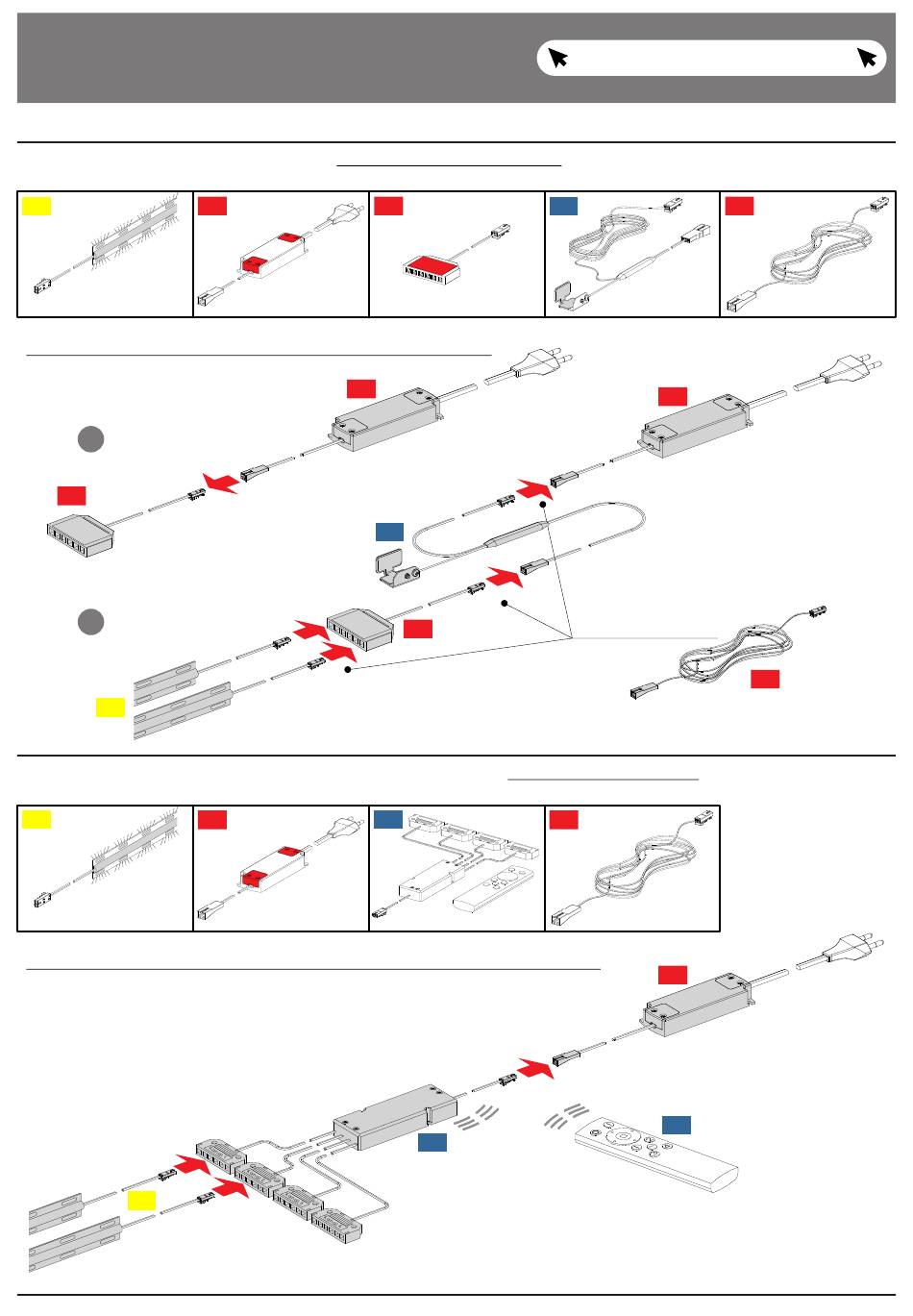

Grundsätzliche Verkabelung - Einschaltvarianten
Anstelle eines klassischen Fussschalters wird ein Berührungsschalter (Touchschalter) verwendet.
Folgende Komponenten werden Ihnen geliefert:
LED
LED-Stripe /
Beleuchtungskörper
Grundsätzliche Verkabelung bei Verwendung eines Berührungsschalters
Den 6-Fachverteiler
1
vom Trafo trennen
6-F
Die Komponenten wie
2
dargestellt miteinan-
der verbinden
LED
Alternativ zum Berührungsschalter kann die Beleuchtung mit einem/ einer Funkschalter/ -fernbedienung gesteuert werden.
Folgende Komponenten werden Ihnen hierbei geliefert:
LED
LED-Stripe /
Beleuchtungskörper
Grundsätzliche Verkabelung bei Verwendung eines/ einer Funkschalters/ -fernbedienung
Die Komponenten wie dargestellt
miteinander verbinden
LED
TFO
Trafo mit Zuleitung
TFO
TFO
Trafo mit Zuleitung
6-F
6-Fachverteiler
TSR
6-F
FSR
Funkschalter (optional)
FSR
Die Bedienung und Handhabung der Funk-
Fernbedienung wird in der Verpackungs-
einheit des Funkschalters beschrieben
12
zurück zum Inhaltsverzeichnis
TSR
Touchschalter
TFO
Verlängerungskabel
bei Bedarf verwenden
Bei Bedarf
VLG
Verlängerungskabel
TFO
FSR
Bei Bedarf
VLG
Verlängerungskabel
VLG
