Inhaltszusammenfassung für ABB Busch TRITON/3.IR.WA.2

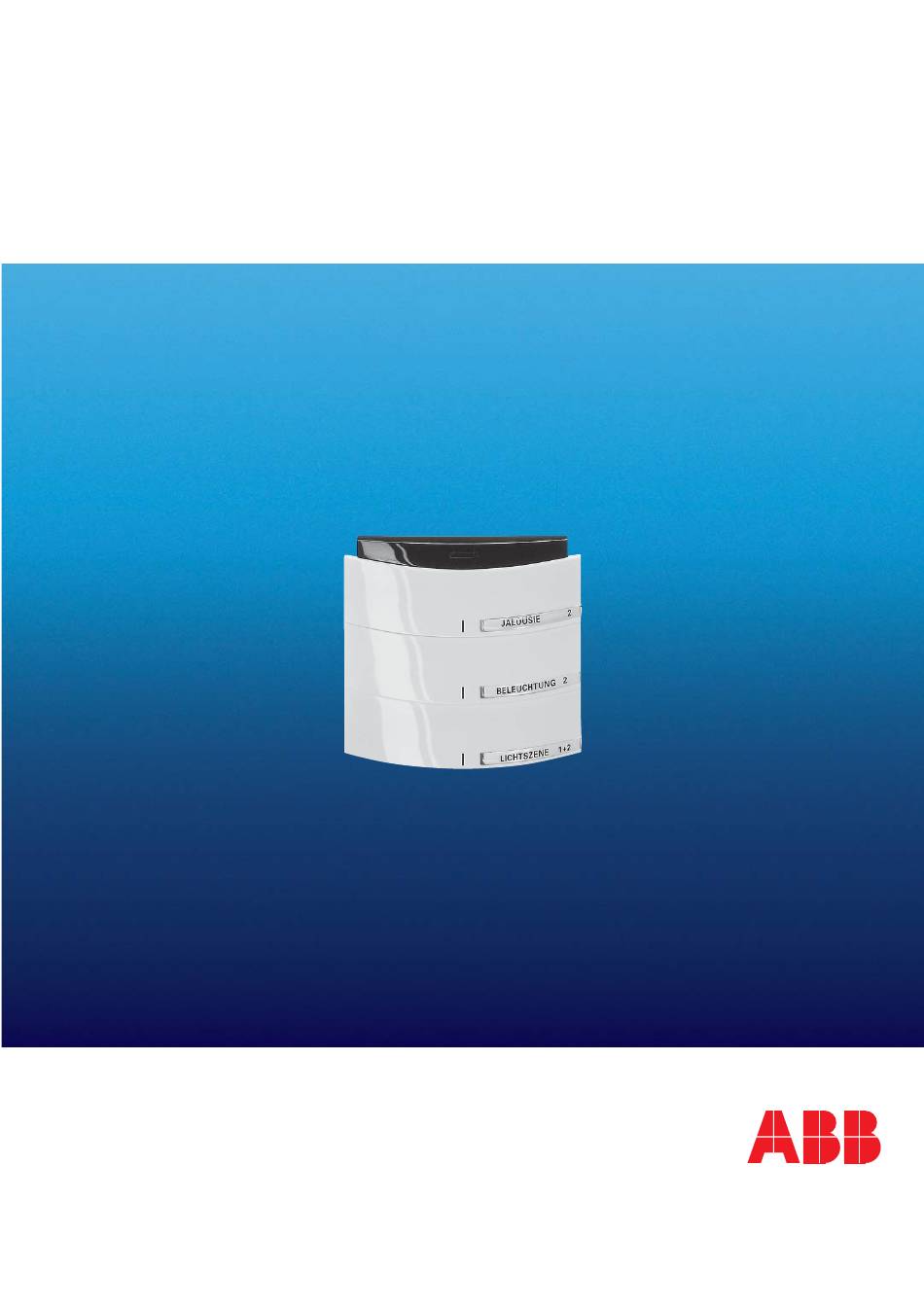

- Seite 1 Produkt-Handbuch ABB i-bus ® Tastsensor Busch-triton ® TRITON/3.IR.WA.2 Gebäude-System tech nik...
- Seite 2 Dieses Handbuch beschreibt die Funktion des Tastsensor Busch-triton ® TRITON/3.IR.WA.2. Technische Änderungen und Irrtümer sind vorbehalten. Haftungsausschluss: Trotz Überprüfung des Inhalts dieser Druckschrift auf Übereinstimmung mit der Hard- und Software können Abweichungen nicht vollkommen ausgeschlossen werden. Daher können wir hierfür keine Gewähr übernehmen.
- Seite 3 Inhalt Sei te Gerätetechnik .................. Technische Daten ................Anschlussbild ..................Maßbild ....................Inbetriebnahme ................IR Schalten Dimmen Jalousie Lichtszene /6 ........IR Schalten Dimmen Jalousie Lichtszene /7 ........Anhang Bestelldaten ..................Notizen ....................
- Seite 4 ABB i-bus ® Gerätetechnik Das Anwendungsmodul Tastsensor wird auf einen Busankoppler UP oder einen Gerätetechnik Schaltaktor/-sensor UP aufgesetzt. Der 3fach Tastsensor kann z. B. Schalt-, Dimm- oder Jalousiesteuerungstele gramme an EIB / KNX-Aktoren senden, sowie bis zu 6 Lichtszenen speichern und abrufen.
- Seite 5 ABB i-bus ® Gerätetechnik Anwendungsprogramm max. Anzahl max. Anzahl max. Anzahl Kommunikationsobjekte Gruppenadressen Zuordnungen Für Busankoppler UP: IR Schalten Dimmen Jalousie Lichtszene /6 Für Schaltaktor/-sensor UP: IR Schalten Dimmen Jalousie Lichtszene /7 Anschlussbild 1 Busleitung 4 Anwendungsmodul 2 Busklemme 5 10-poliger Stecker 3 Busankoppler UP Maßbild...
- Seite 6 ABB i-bus ® Inbetriebnahme Der Busch-triton ® -Tastsensor kann so- Hinterleuchtung Inbetriebnahme wohl zum Schalten, zum Dimmen, zur Jalousiesteuerung als auch zur Lichts- Die hinterleuchteten Schriftfelder zeigen IR Schalten Dimmen zenensteuerung verwendet werden. die Funktionen der Wippen auch bei Jalousie Lichtszene /6 Abhängig von der Einstellung des Para-...
- Seite 7 ABB i-bus ® Inbetriebnahme Die drei Wippen des Busch-triton ® Lichtszenen Tastsensors können jeweils separat den Tasten paaren 1 … 5 des IR-Hand- Im Lichtszenenbetrieb können ohne senders zugeordnet werden. Hierbei spezielle Lichtszenenbausteine sechs darf einem Tastenpaar des Handsenders Szenen mit bis zu sechs verschiedenen nur eine Wippe des Busch-triton ®...
- Seite 8 ABB i-bus ® Inbetriebnahme Wenn eine Wippe zum Aufruf von Damit die Seminarteilnehmer nicht erst Lichtszenen verwendet wird, gibt es für nach der richtigen Wippe suchen müs- die Ansteuerung der LEDs zwei Mög- sen, wird das Objekt „Fehlschaltschutz“ lichkeiten: die LED kann ausgeschaltet...
- Seite 9 ABB i-bus ® Inbetriebnahme Die unterschiedlichen Voreinstellungen Um auch bei Verwendung der Licht- der Aktorgruppen für die Lichtszenen szenen eine eindeutigeZuordnung 1 … 4 können später noch korrigiert der LEDs der Tastsensoren zu den werden. Mögliche Kombinationen sind Dimm aktoren zu haben, können die...
- Seite 10 ABB i-bus ® Inbetriebnahme Kommunikationsobjekte Objektname Funktion 1 bit LED 1 Farbwechsel 1 bit LED 2 Farbwechsel 1 bit LED 3 Farbwechsel 1 bit Hinterleuchtung/LED Schalten 1 bit Wippe 1 links Telegr. Schalten 1 bit Wippe 1 rechts Telegr. Schalten...
- Seite 11 ABB i-bus ® Inbetriebnahme Allgemeine Parameter Allgemein: Die Standardeinstellung der – Objekt für Hinterleuchtung schaltet Schriftfeld- und Status-LED’s Werte ist fettgedruckt Nur Schriftfeld LED’s – Verhalten der Schriftfeldhinterleuchtung bei Busspannungswiederkehr ohne Lichtszenenbetrieb: – Funktion der Zusatztaste keine Funktion/display operation Fehlschaltschutz unterbrechen (ca. 5 s)
- Seite 12 ABB i-bus ® Inbetriebnahme nur bei Jalousiesensor: – Jalousierichtung links = Ab, rechts = Auf links = Auf, rechts = Ab – LED Betriebsart Orientierungslicht zeigt Objektwert nur bei Orientierungslicht: – Farbe der LED immer grün immer rot immer Aus nur bei Objektwertanzeige: –...
- Seite 13 ABB i-bus ® Inbetriebnahme IR Schalten Dimmen Das Anwendungsprogramm ist für das Hinterleuchtung Jalousie Licht szene /7 Anwendungsmodul 3fach-Tastsensor Busch-triton ® in Verbindung mit dem Die hinterleuchteten Schriftfelder zeigen Schaltaktor-/sensor UP bestimmt. die Funktionen der Wippen auch bei Dunkelheit an. Mit dem Kommunikati- Der Busch-triton ®...
- Seite 14 ABB i-bus ® Inbetriebnahme Die MEMO-Taste des Handsenders ent- Für einfache Anwendungen kann der spricht der Funktion der Zusatztaste des Parameter „Anzahl der Funktionen“ auch Busch-triton ® -Tastsensors. so eingestellt werden, dass der Wippe nur ein Kommunikationsobjekt zugeord- Die drei Wippen des Busch-triton ®...
- Seite 15 ABB i-bus ® Inbetriebnahme Um diese Funktion verwenden zu Anwendungsbeispiel: können, muss bei der Projektierung der In einem Schulungsraum gibt es zwei Aktoren auf die richtige Vergabe von Leuchtengruppen über den Seminarteil- sendenden Gruppenadressen und Flags nehmern (Leuchten 1 und 2) und eine geachtet werden.
- Seite 16 ABB i-bus ® Inbetriebnahme Der Busch-triton ® -Tastsensor an der Wenn die Voreinstellungen später korri- Tür 2 besitzt die Parameter: giert werden sollen, ist auf die Flags der Anzahl der Lichtszenen: Kommunikationsobjekte zu achten. Die 1-Byte-Objekte der Dimmaktoren Lichtszenen liegen auf: benötigen in diesem Fall das L-Flag.
- Seite 17 ABB i-bus ® Inbetriebnahme Kommunikationsobjekte Objektname Funktion bei Schaltsensor mit zwei Schalt- 1 bit Aktor Schalten funktionen ohne Lichtszenen 1 bit Hinterleuchtung/LED Schalten 1 bit Wippe 1 links Telegr. Schalten 1 bit Wippe 1 rechts Telegr. Schalten 1 bit Wippe 2 links Telegr.
- Seite 18 ABB i-bus ® Inbetriebnahme Kommunikationsobjekte Objektname Funktion für Lichtszenensteuerung … bei Schaltaktoren 1 bit Aktorgruppe A Telegr. Schalten 1 bit Aktorgruppe B Telegr. Schalten 1 bit Aktorgruppe C Telegr. Schalten 1 bit Aktorgruppe D Telegr. Schalten 1 bit Aktorgruppe E Telegr.
- Seite 19 ABB i-bus ® Inbetriebnahme Parameter ohne Lichtszenenbetrieb Für den Aktor separat: Die Standardeinstellung der – Kontaktverhalten Schließer Werte ist fettgedruckt Öffner – Betriebsart Normalbetrieb Treppenhauslichtfunktion nur bei Normalbetrieb: – Einschaltverzögerung nein nur bei Einschaltverzögerung: – Zeitbasis für Einschaltverzögerung 0,5 ms / 8 ms / 130 ms / 2,1 s / 33 s –...
- Seite 20 ABB i-bus ® Inbetriebnahme Parameter – bei Orientierungslicht Die Standardeinstellung der – Farbe der LED immer grün Werte ist fettgedruckt immer rot immer Aus nur bei Dimmsensor: – Dimmrichtung links = dunkler, rechts = heller links = heller, rechts = dunkler nur bei Jalousiesensor: –...
- Seite 21 ABB i-bus ® Anhang Bestelldaten Bezeichnung Bestellangaben Preis- Gewicht Verp.- 40 11395 gruppe 1 Stück einh. Kurzbezeichnung Erzeugnis-Nr. in kg Stück Tastsensor Busch-triton ® 3fach mit IR-Empfang, UP TRITON/3.IR.WA.2 GJ B000 6300 A1121 94430 1 0,06...
- Seite 22 ABB i-bus ® Anhang Notizen...
- Seite 23 Die Anga ben in die ser Druck schrift gel ten vor behalt lich tech nischer Ände run gen. ABB STOTZ-KON TAKT GmbH Postfach 10 16 80, 69006 Hei del berg Eppelh eimer Straße 82, 69123 Hei del berg Telefon (0 62 21) 7 01-6 07 Telefax (0 62 21) 7 01-7 24 www.abb.de/stotz-kontakt...
