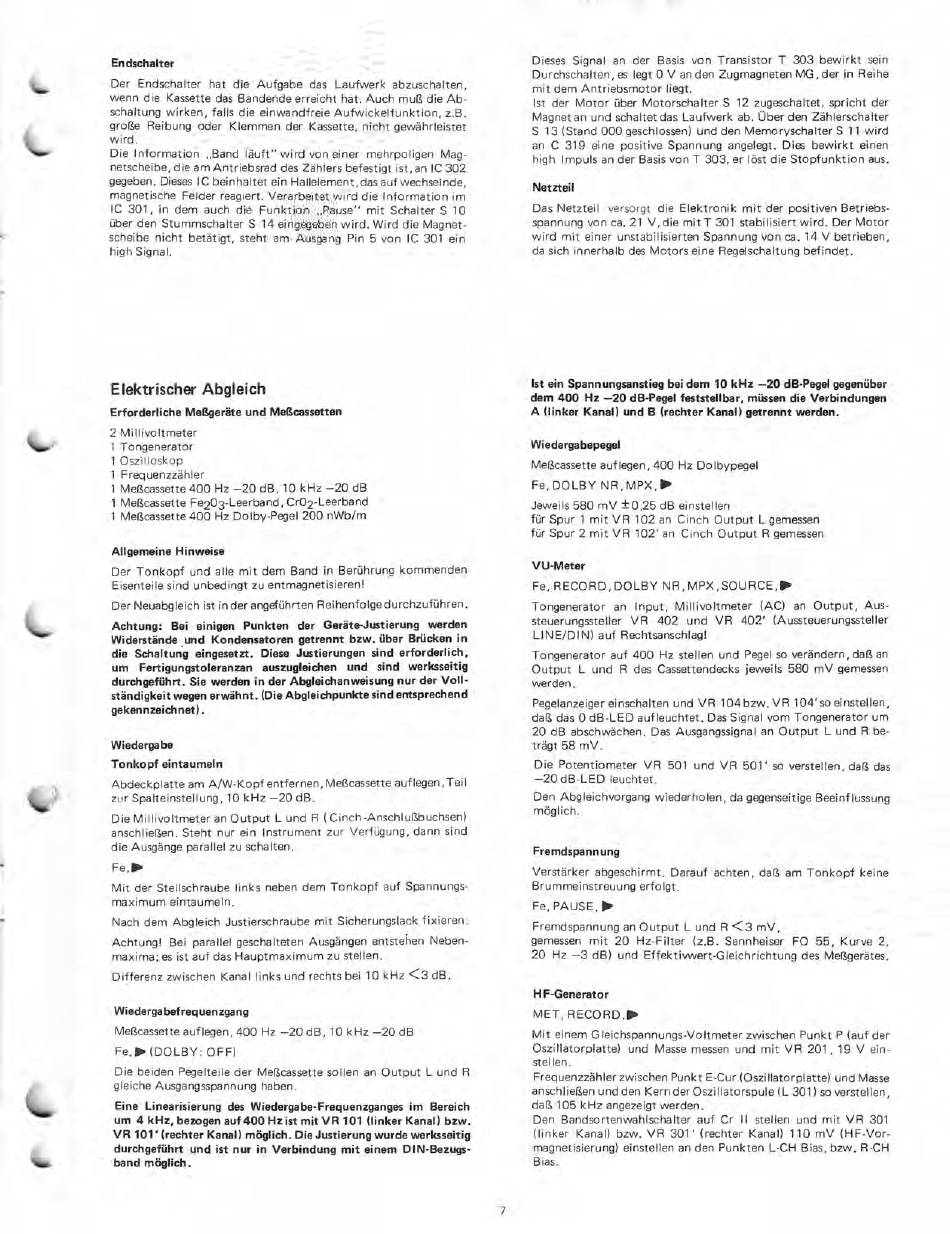

Endschalter
Der Endschalter hat die Aufgabe das Laufwerk abzuschalten,
wenn die Kassette das Bandende erreicht hat. Auch muß die Ab-
schaltung wirken, falls die einwandfreie Aufwickelfunktion, z.B.
große Reibung oder Klemmen der Kassette, nicht gewährleistet
wird.
Die Information „Band läuft" wird von einer mehrpoligen Mag-
netscheibe, die am Antriebsrad des Zählers befestigt ist, an IC 302
gegeben. Dieses IC beinhaltet ein Hallelement,das auf wechselnde,
magnetische Felder reagiert. Verarbeitet wird die Information im
IC 301, in dem auch die Funktion „Pause" mit Schalter S 10
über den Stummschalter S 14 eingegeben wird. Wird die Magnet-
scheibe nicht betätigt, steht am Ausgang Pin 5 von IC 301 ein
high Signal.
Elektrischer Abgleich
Erforderliche Meßgeräte und Meßcassetten
2 Millivoltmeter
1 Tongenerator
1 Oszilloskop
1 Frequenzzähler
1 Meßcassette 400 Hz —20 dB, 10 kHz —20 dB
1 Meßcassette Fe203-Leerband, Cr02-Leerband
1 Meßcassette 400 Hz Dolby-Pegel 200 nWb/m
Allgemeine Hinweise
Der Tonkopf und alle mit dem Band in Berührung kommenden
Eisenteile sind unbedingt zu entmagnetisieren!
Der Neuabgleich ist in der angeführten Reihenfolge durchzuführen.
Achtung: Bei einigen Punkten der Geräte-Justierung werden
Widerstände und Kondensatoren getrennt bzw. über Brücken in
die Schaltung eingesetzt. Diese Justierungen sind erforderlich,
um Fertigungstoleranzan auszugleichen und sind werksseitig
durchgeführt. Sie werden in der Abgleichanweisung nur der Voll-
ständigkeit wegen erwähnt. (Die Abgleichpunkte sind entsprechend
gekennzeichnet).
Wiedergabe
Tonkopf eintaumeln
Abdeckplatte am A/W-Kopf entfernen, Meßcassette auflegen ,Teil
zur Spalteinstellung, 10 kHz —20 dB.
Die Millivoltmeter an Output L und R ( Cinch-Anschlußbuchsen)
anschließen. Steht nur ein Instrument zur Verfügung, dann sind
die Ausgänge parallel zu schalten.
Fe ,1110 1,
Mit der Stellschraube links neben dem Tonkopf auf Spannungs-
maximum eintaumeln.
Nach dem Abgleich Justierschraube mit Sicherungslack fixieren.
Achtung! Bei parallel geschalteten Ausgängen
entstehen
Neben-
maxima; es ist auf das Hauptmaximum zu stellen.
Differenz zwischen Kanal links und rechts bei 10 kHz <3 dB.
Wiedergabefrequenzgang
Meßcassette auflegen, 400 Hz —20 dB, 10 kHz —20 dB
Fel> (DOLBY: OFF)
Die beiden Pegelteile der Meßcassette sollen an Output L und R
gleiche Ausgangsspannung haben.
Eine Linearisierung des Wiedergabe-Frequenzganges im Bereich
um 4 kHz, bezogen auf 400 Hz ist mit VR 101 (linker Kanal) bzw.
VR 101' (rechter Kanal) möglich. Die Justierung wurde werksseitig
durchgeführt und ist nur in Verbindung mit einem DIN-Bezugs-
band rnikilich •
Dieses Signal an der Basis von Transistor T 303 bewirkt sein
Durchschalten, es legt 0 V an den Zugmagneten MG, der in Reihe
mit dem Antriebsmotor liegt.
Ist der Motor über Motorschalter S 12 zugeschaltet, spricht der
Magnet an und schaltet das Laufwerk ab. Über den Zählerschalter
S 13 (Stand 000 geschlossen) und den Memoryschalter S 11 wird
an C 319 eine positive Spannung angelegt. Dies bewirkt einen
high Impuls an der Basis von T 303, er löst die Stopfunktion aus.
Netzteil
Das Netzteil versorgt die Elektronik mit der positiven Betriebs-
spannung von ca. 21 V, die mit T 301 stabilisiert wird. Der Motor
wird mit einer unstabilisierten Spannung von ca. 14 V betrieben,
da sich innerhalb des Motors eine Regelschaltung befindet.
Ist ein Spannungsanstieg bei dem 10 kHz —20 dB-Pegel gegenüber
dem 400 Hz —20 dB-Pegel feststellbar, müssen die Verbindungen
A (linker Kanal) und B (rechter Kanal) getrennt werden.
Wiedergabepegel
Meßcassette auflegen, 400 Hz Dolbypegel
Fe, DOLBY NR, MPX,I1>
Jeweils 580 mV ± 0,25 dB einstellen
für Spur 1 mit VR 102 an Cinch Output L gemessen
für Spur 2 mit VR 102' an Cinch Output R gemessen
VU-Meter
Fe, RECORD, DOLBY NR,MPX,SOURCE,11>
Tongenerator an Input, Millivoltmeter (AC) an Output, Aus-
steuerungssteller VR 402 und VR 402' (Aussteuerungssteller
LINE/DIN) auf Rechtsanschlag!
Tongenerator auf 400 Hz stellen und Pegel so verändern, daß an
Output L und R des Cassettendecks jeweils 580 mV gemessen
werden.
Pegelanzeiger einschalten und VR 104 bzw. VR 104' so einstellen,
daß das 0 dB-LED aufleuchtet. Das Signal vom Tongenerator um
20 dB abschwächen. Das Ausgangssignal an Output L und R be-
trägt 58 mV.
Die Potentiometer VR 501 und VR 501' so verstellen, daß das
—20 dB-LED leuchtet.
Den Abgleichvorgang wiederholen, da gegenseitige Beeinflussung
möglich.
Fremdspannung
Verstärker abgeschirmt. Darauf achten, daß am Tonkopf keine
Brummeinstreuung erfolgt.
Fe, PAUSE,
Fremdspannung an Output L und R <3 mV,
gemessen mit 20 Hz-Filter (z.B. Sennheiser FO 55, Kurve 2,
20 Hz —3 dB) und Effektivwert-Gleichrichtung des Meßgerätes.
HF-Generator
MET, RECORD>
Mit einem Gleichspannungs-Voltmeter zwischen Punkt P (auf der
Oszillatorplatte) und Masse messen und mit VR 201, 19 V ein-
stellen.
Frequenzzähler zwischen Punkt E-Cur (Oszillatorplatte) und Masse
anschließen und den Kern der Oszillatorspule (L 301) so verstellen,
daß 105 kHz angezeigt werden.
Den Bandsortenwahlschalter auf Cr II stellen und mit VR 301
(linker Kanal) bzw. VR 301' (rechter Kanal) 110 mV (HF-Vor-
magnetisierung) einstellen an den Punkten L-CH Bias, bzw. R-CH
Bias.
7
