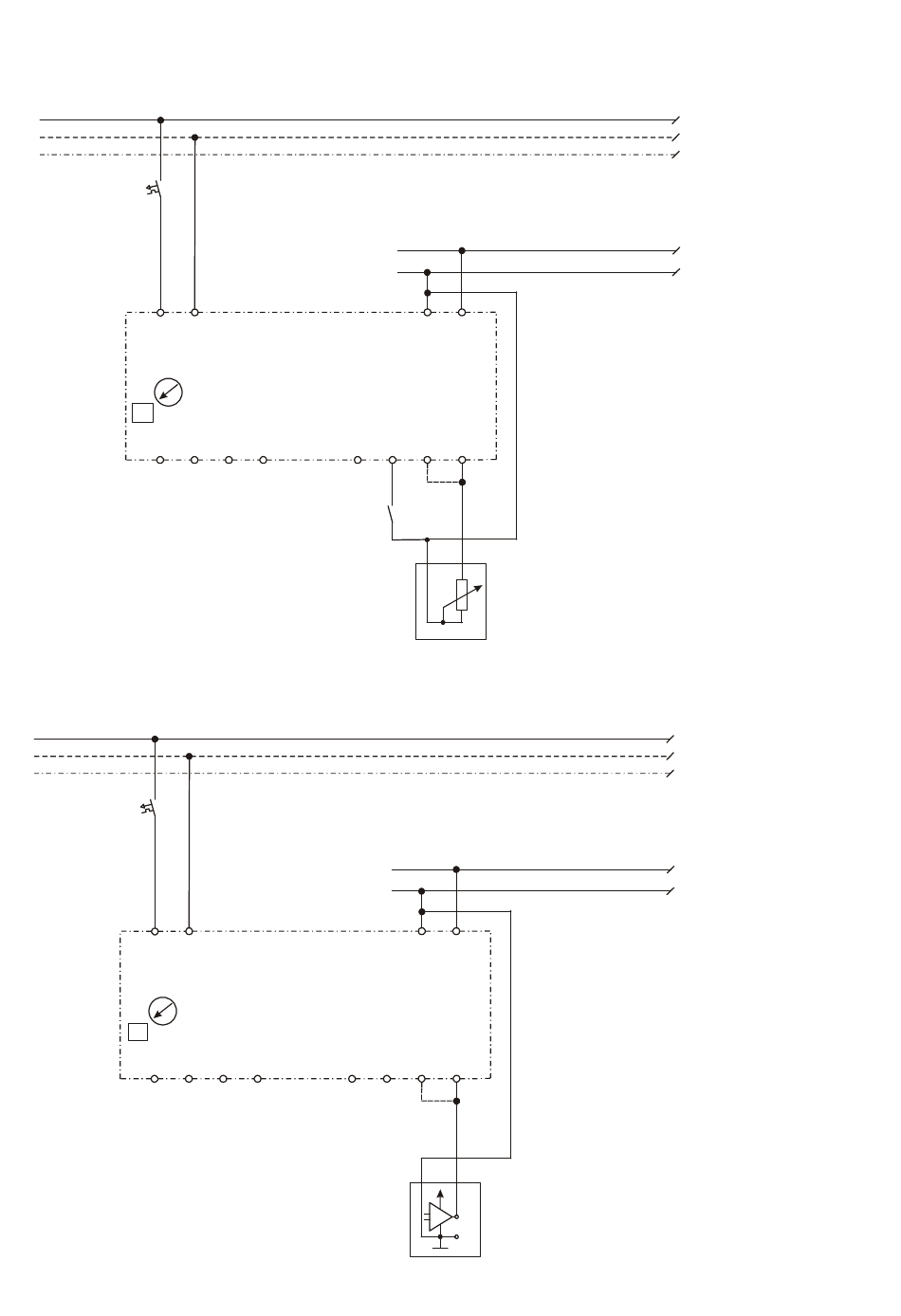

Anschlusspläne DALI Dim/Converter Control NV
Steuerung mit analoger Spannung und Schaltkontakt
Netz /
mains
L
N
PE
F1
16A
1
L
1/10
B
LS
9
10
Bei 1...10V Steuergeräten, Handsteuergerät
oder Poti (22k) Brücke 5-6 verwenden!
Bei 0...10V Steuergeräten Brücke 5-6
nicht verwenden!
Steuerung mit analoger Spannung ohne Schaltkontakt
Netz /
mains
110-240V AC (50/60Hz) DC
L
N
PE
F1
16A
1
2
L
N
Wahlschalter
Selector switch
2
B
LS
9
10
Bei 1...10V Steuergeräten, Handsteuergerät
oder Poti (22k) Brücke 5-6 verwenden!
Bei 0...10V Steuergeräten Brücke 5-6
nicht verwenden!
110-240V AC (50/60Hz) DC
DALI Dim/Converter Control NV
2
N
DC NV 85.01.002
Wahlschalter
Selector switch
0V
T2
Vcc
11
12
3
Ein/Aus mit Schaltkontakt
On/Off with switch contact
DALI Dim/Converter Control NV
DC NV 85.01.002
0V
T2
Vcc
11
12
3
Ein/Aus mit Steuerspannung
On/Off with control voltage
DALI Dim/Converter Control NV
DA+
DALI
DA-
8
7
DA-/
DA+
0V
T1
AS
4
5
6
DA+
DALI
DA-
8
7
DA-/
DA+
0V
T1
AS
4
5
6
Schnittstelle 1...10V
Brücke
von Klemme 5 nach 6
Interface 1...10V
with bridge from
terminal 5 to 6
Schnittstelle 0...10V
ohne Brücke
von Klemme 5 nach 6
Interface 0...10V
without bridge from
terminal 5 to 6
DALI-Geräte
DALI-modules
Schnittstelle 1....10V
Brücke
von Klemme 5 nach 6
interface 1....10V
jumper
from terminal 5 to 6
Schnittstelle 0....10V
ohne Brücke
von Klemme 5 nach 6
interface 0....10
without jumper
from terminal 5 to 6
DALI-Geräte
DALI-modules
6/16
