6.5 Funktionsprinzip eines Elektromotors
Wie funktioniert eigentlich ein Elektromotor?

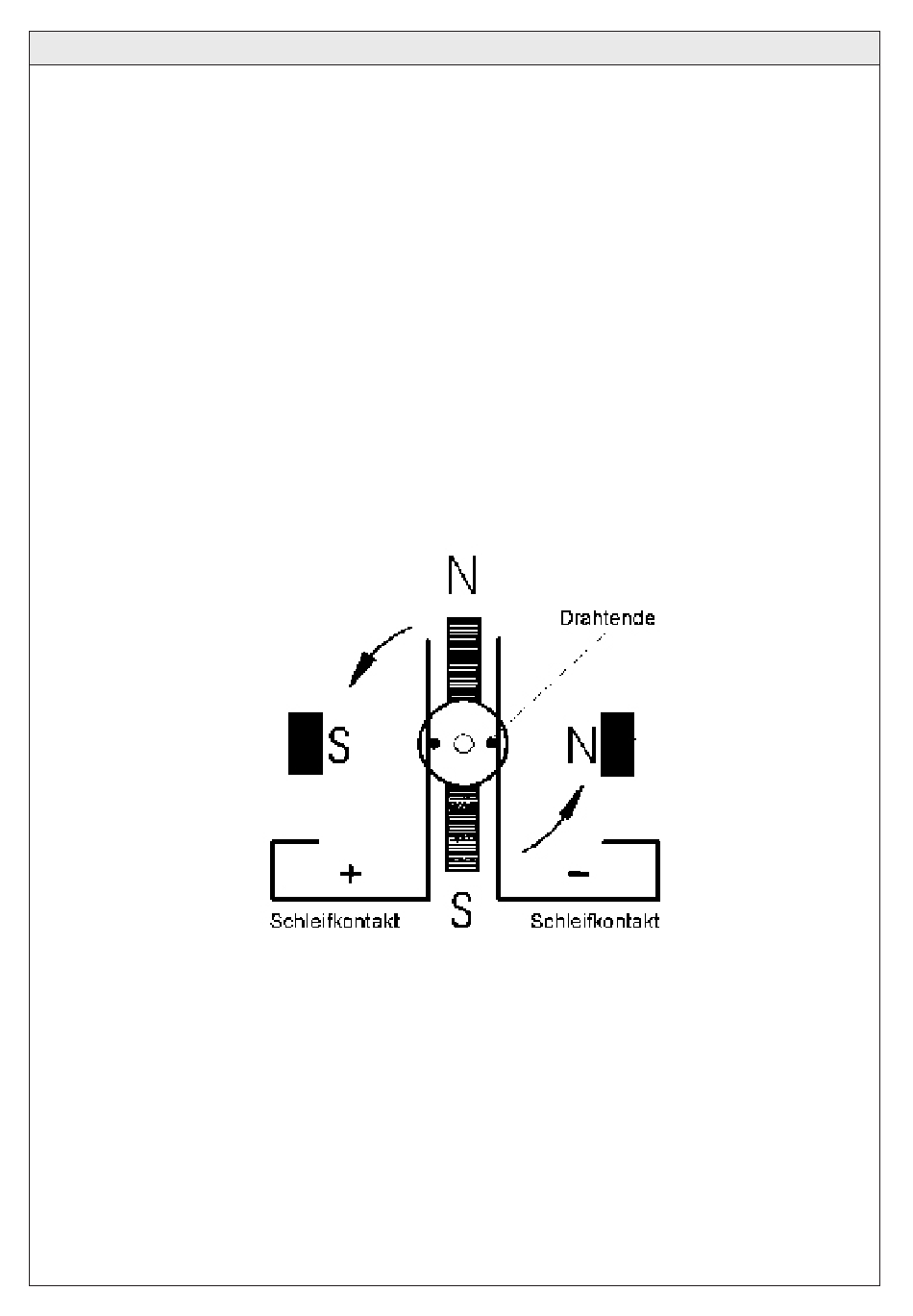

Bitte betrachte dazu die Zeichnung unten
Merke:
Gleichnamige Pole stoßen sich ab, ungleichnamige Pole ziehen sich an!
Während die beiden Dauermagnete immer magnetisch sind, kann man bei einem Elektromagneten die magnetische
Kraft abschalten. Vertauscht man den Pluspol und den Minuspol, ändert er sogar seine Pole. Aus einem Nordpol wird
ein Südpol und aus dem Südpol ein Nordpol.
Ein Eisenkern verstärkt die magnetische Kraft einer Spule.
Fließt also Strom durch die Spule, wird der Eisenkern magnetisch. Seine Pole werden von den Polen der Dauermag-
neten angezogen. Da sich der Kollektor mitdreht, kommt jedes Drahtende der Spule mit dem anderen Schleifkontakt
in Berührung. Weil die Spule jetzt in umgekehrter Richtung vom Strom durchflossen wird, wechseln auch die Pole
der Spule. Der Eisenkern wird nun von den Dauermagneten abgestoßen. Das Anziehen und Abstoßen des Eisenkerns
führt zu einer dauerhaften Drehbewegung.
Positionieren des Kollektors
Schematische Darstellung des Kreuzes zwischen der Spule und der gedachten Linie zwischen den Drahtenden/1mm
Bohrungen.
