6. Bauanleitung
6.1 Herstellung der Grundplatte
6.2 Herstellung Bügel und Lager
6.3 Herstellung Anker und Kommutator
6.4 Endmontage und Funktionsprüfung
6.5 Funktionsprinzip eines Elektromotors
Allgemein:
In der Werkpackung ist unterschiedliches Material zur Herstellung des Bügels und der Lager enthalten.
Die Material-Auswahl soll die Herstellung des Elektromotors in unterschiedliche Schwierigkeitsgrade ermöglichen.
6.1 Herstellung Grundplatte

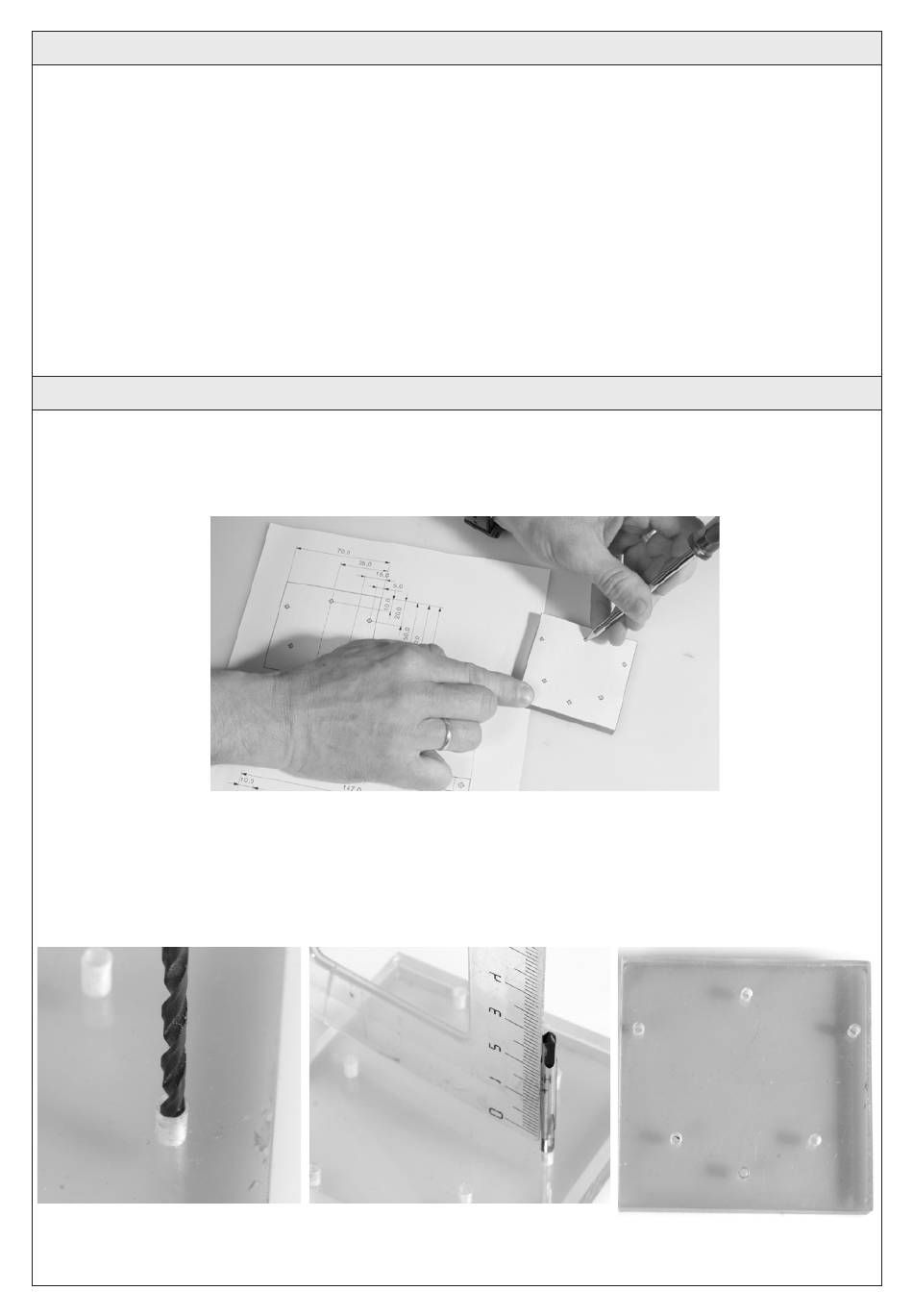

6.1.1 Maße der Zeichnungen (s. Seite 9) auf die Acrylplatte (1) übertragen oder Schablone ausschneiden und mit Klebefilm
auf der Acrylplatte fixieren. Mittelpunkte der Bohrungen mit einem Vorstecher markieren.
Hinweis:
Schutzfolie während der Bearbeitung nicht entfernen!
6.1.2 Löcher Ø 2,5 mm bohren (Kunststoff- oder Metallbohrer verwenden!).
6.1.3 M3 Gewinde schneiden (3-teilige Gewindebohrer oder Einschnittgewindebohrer verwenden!).
Hinweis:
Gewindebohrer senkrecht zur Acrylplatte ausrichten!
