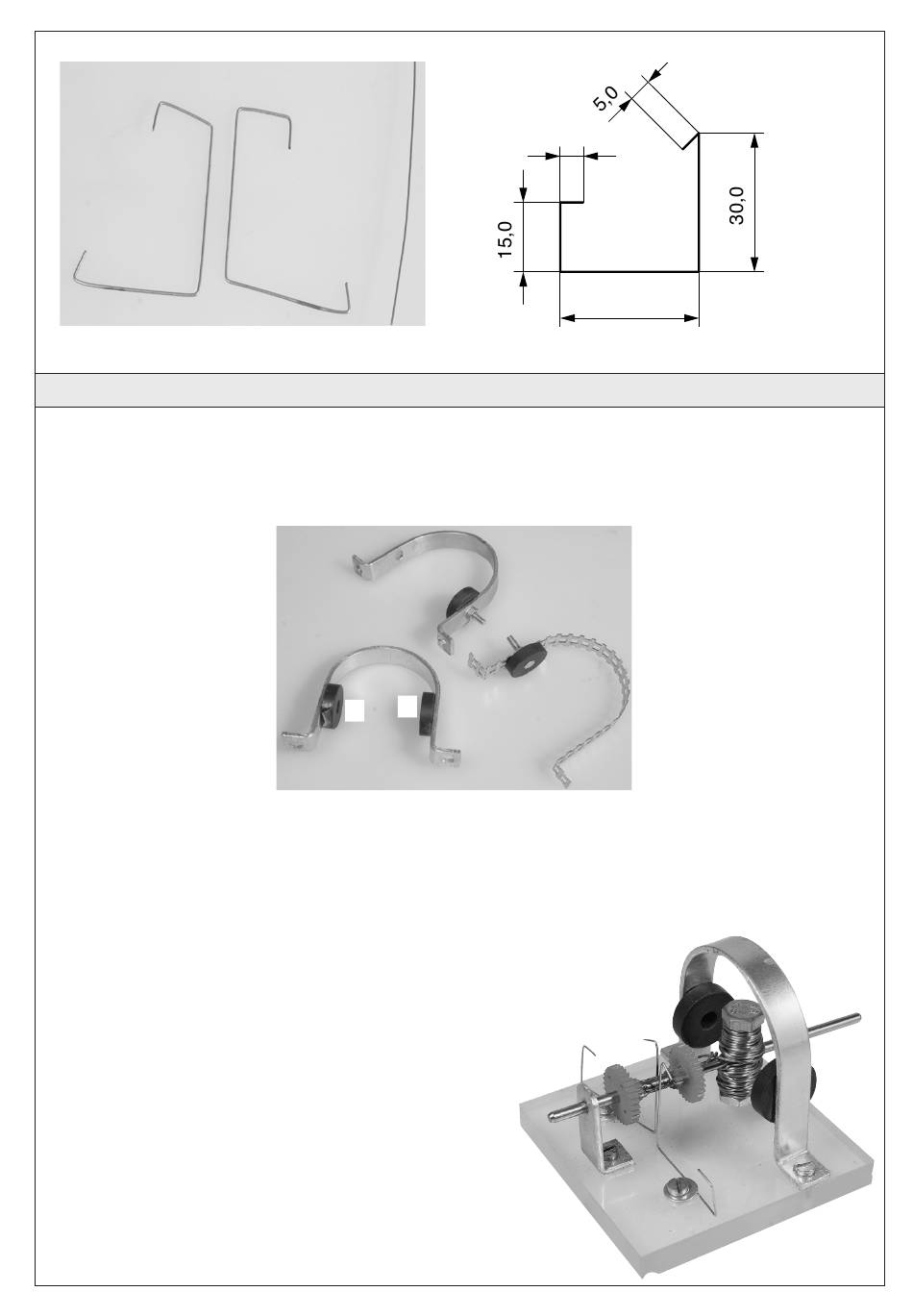

6.3.5 Nach Zeichnung aus dem Federstahl (7) zwei Schleifkontakte herstellen.
6.4 Endmontage und Funktionsprüfung:
6.4.1 Magnete mit den Senkkopfschrauben (9) und den Muttern (10) am Alubügel so befestigen (oder kleben), dass unter-
schiedliche Pole gegenüber sind.
Hinweis:
Polung der Magnete beachten!
Je nach Herstellung der Bügel die Befestigung der Magnete vornehmen.
6.4.2 Lagerböcke mit den Befestigungsstegen nach innen (vorne und hinten) auf die Welle schieben und mit zwei Schrau-
ben (11) so befestigen, dass die Welle leicht dreht.
Den Bügel ebenso mit zwei Schrauben (11) an seiner Position befestigen. Überprüfen ob der Rotor frei drehen kann,
ggf. Position nachkorrigieren.
Schleifkontaktbügel nach Abbildung mit den Unterlegscheiben (12) und Schrauben (11) so befestigen, dass die
Bügel nur leichten Kontakt mit dem Kupferdraht haben.
6.4.3 Gleichspannung von 4,5 V an die Schleifkontakte anlegen und
den Rotor kurz andrehen. Motor dreht = fertig!
Hinweis:
Schleifkontakte und Lager unbedingt ölen!
8
D107388#1
N
S
2x
5,0
30,0
8
D107388#1
