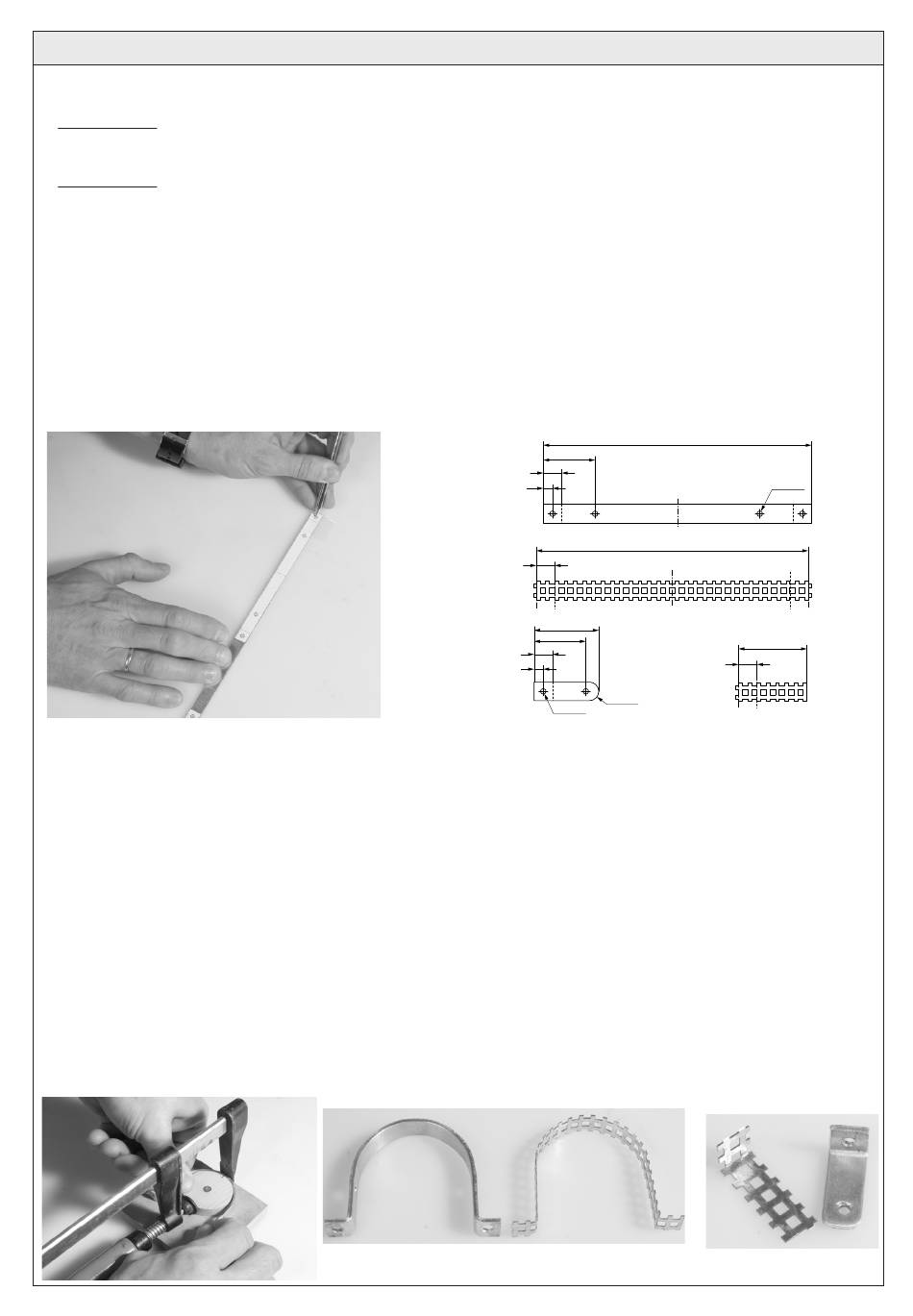

6.2 Herstellung Bügel und Lager
Allgemein:
Hier kommt nun das unterschiedliche Material zum Einsatz.
1. Möglichkeit:
Mit dem Lochblechstreifen ist ein einfaches Biegen des Bügels und der Lager möglich. Die aufwändigen Bohrungen ent-
fallen.
2. Möglichkeit:
Für die gehobene Anforderung werden aus dem Alustreifen der Bügel und die Lager hergestellt. Diese Arbeitsschritte
sind aufwändiger und erfordern sorgfältiges Arbeiten. Die Löcher müssen angerissen und gebohrt werden.
In der Anleitung wird die Herstellung aus dem Aluminiumstreifen beschrieben.
6.2.1 Maße der Zeichnungen (s. Seite 9) auf den Alustreifen (2) übertragen oder Schablone ausschneiden und mit Klebe-
film auf dem Alustreifen fixieren und Mittelpunkte der Bohrungen mit einem Vorstecher markieren. Biegekanten
(gestrichelte Linien) und Mitte des Bügel mit einem Bleistift aufzeichnen.
Hinweis:
Biegekante nur mit Bleistift markieren damit keine Vertiefungen entstehen, die später zum
Bruch führen könnten!
6.2.2 Bügel und Lagerböcke vom Alustreifen mit einer Metallbügelsäge ablängen. Teile sauber entgraten und Lagerböcke
nach Zeichnung an einem Ende abrunden.
Hinweis:
Schutzbacken verwenden!
6.2.3 Löcher Ø 3 mm in Bügel und Lagerböcke bohren. Zur Vereinfachung kann auf die Bohrung zur Befestigung der Mag-
nete verzichtet werden, weil man die Magnete auch ankleben kann.
6.2.4 Befestigungsstege jeweils an den Enden des Bügels und der Lagerböcke im Schraubstock 90° abwinkeln.
Hinweis:
Schutzbacken verwenden! Maße genau einhalten!
6.2.5 Mit dem Holzrad (13) eine Biegehilfe herstellen, indem das Holzrad einfach auf einer Holzplatte (nicht in der Werk-
packung enthalten) befestigt wird.
Am Rand die Mitte des Streifens markieren. An dieser Markierung deckungsgleich die Mitte des Bügels anlegen und
den Bügel mit einer Schraubzwinge am Holzrad fixieren. Nun den Bügel links und rechts gleichmäßig um das Rad
biegen.
6
D107388#1
Bügel
Lagerböcke
Hinweis:
Maße genau einhalten!
70,0
35,0
15,0
5,0
145,0
28,0
10,0
5,0
147,0
10,0
35,0
28,0
10,0
5,0
2x
R 5,0
Ø 3,0
Ø 3,0
37,0
10,0
