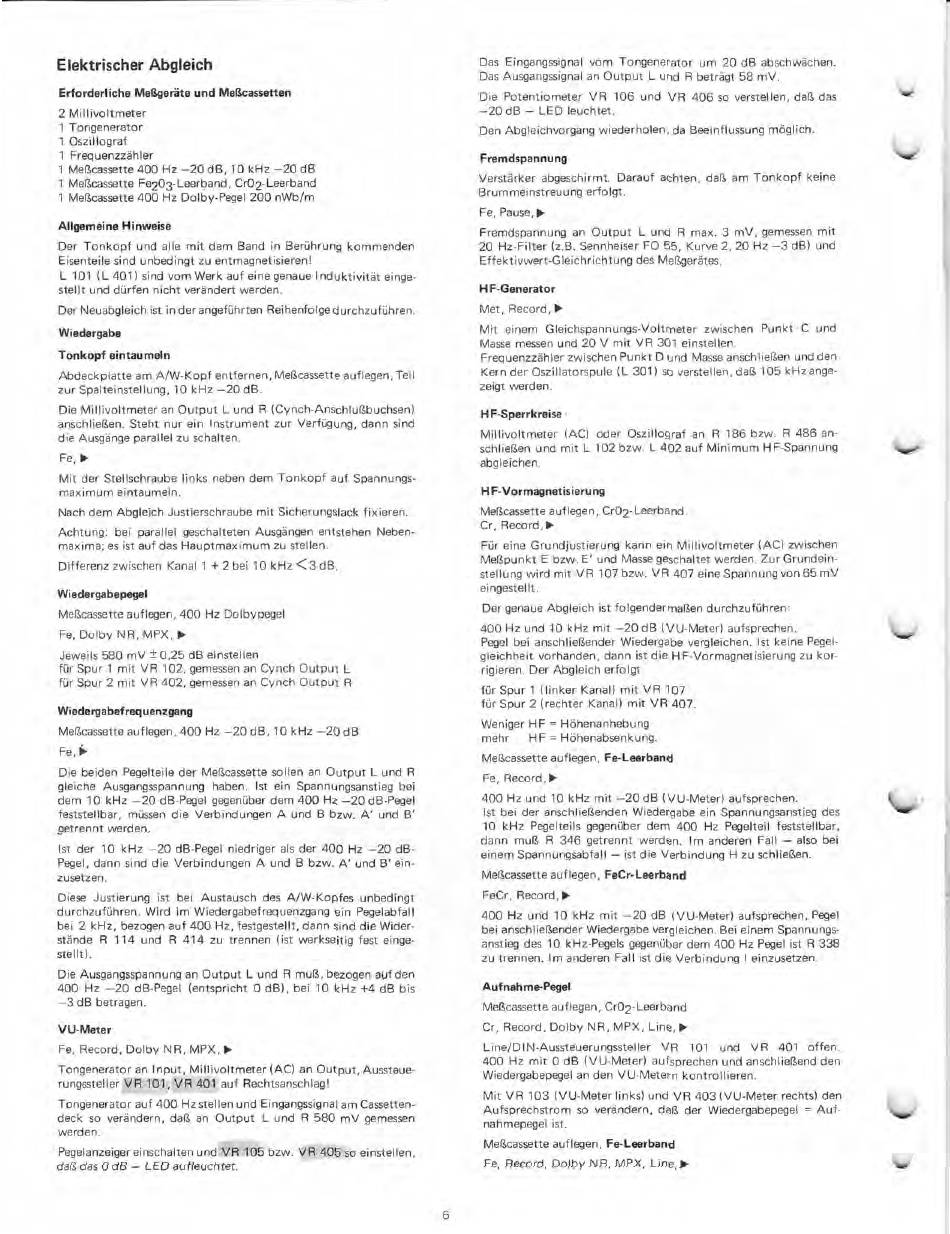

Dual C 820 Serviceanleitung Seite 6

Elektrischer Abgleich
Erforderliche Meßgeräte und Melacassetten
2 Millivoltmeter
1 Tongenerator
1 Oszillograf
1 Frequenzzähler
1 Meßcassette 400 Hz —20 dB, 10 kHz —20 dB
1 Meßcassette Fe203-Leerband, Cr02-Leerband
1 Meßcassette 400 Hz Dolby-Pegel 200 nWb/m
Allgemeine Hinweise
Der Tonkopf und alle mit dem Band in Berührung kommenden
Eisenteile sind unbedingt zu entmagnetisieren!
L 101 (L 401) sind vom Werk auf eine genaue I nduktivität einge-
stellt und dürfen nicht verändert werden.
Der Neuabgleich ist in der angeführten Reihenfolge durchzuführen.
Wiedergabe
Tonkopf eintaumeln
Abdeckplatte am A/W-Kopf entfernen, Meßcassette auflegen, Teil
zur Spalteinstellung, 10 kHz —20 dB.
Die Millivoltmeter an Output L und R (Cynch-Anschlußbuchsen)
anschließen. Steht nur ein Instrument zur Verfügung, dann sind
die Ausgänge parallel zu schalten.
Fe,
Mit der Stellschraube links neben dem Tonkopf auf Spannungs-
maximum eintaumeln.
Nach dem Abgleich Justierschraube mit Sicherungslack fixieren.
Achtung: bei parallel geschalteten Ausgängen entstehen Neben-
maxima; es ist auf das Hauptmaximum zu stellen.
Differenz zwischen Kanal 1 + 2 bei 10 kHz <3 dB.
Wiedergabepegel
Meßcassette auflegen, 400 Hz Dolbypegel
Fe, Dolby NA, MPX,
Jeweils 580 mV ± 0,25 dB einstellen
für Spur 1 mit VR 102, gemessen an Cynch Output L
für Spur 2 mit VR 402, gemessen an Cynch Output R
Wiedergabefrequenzgang
Meßcassette auflegen, 400 Hz —20 dB, 10 kHz —20 dB
Fe,
Die beiden Pegelteile der Meßcassette sollen an Output L und R
gleiche Ausgangsspannung haben. Ist ein Spannungsanstieg bei
dem 10 kHz —20 dB-Pegel gegenüber dem 400 Hz —20 dB-Pegel
feststellbar, müssen die Verbindungen A und B bzw. A' und B'
getrennt werden.
Ist der 10 kHz —20 dB-Pegel niedriger als der 400 Hz —20 dB-
Pegel, dann sind die Verbindungen A und B bzw. A' und B' ein-
zusetzen.
Diese Justierung ist bei Austausch des A/W-Kopfes unbedingt
durchzuführen. Wird im Wiedergabefrequenzgang ein Pegelabfall
bei 2 kHz, bezogen auf 400 Hz, festgestellt, dann sind die Wider-
stände R 114 und R 414 zu trennen (ist werkseitig fest einge-
stellt).
Die Ausgangsspannung an Output L und R muß, bezogen auf den
400 Hz —20 dB-Pegel (entspricht 0 dB), bei 10 kHz +4 dB bis
—3 dB betragen.
VU-Meter
Fe, Record, Dolby NA, MPX,
Tongenerator an Input, Millivoltmeter (AC) an Output, Aussteue-
rungssteller VR 101, VR 401 auf Rechtsanschlag!
Tongenerator auf 400 Hz stellen und Eingangssignal am Cassetten-
deck so verändern, daß an Output L und R 580 mV gemessen
werden.
Pegelanzeiger einschalten und VR 105 bzw. VR 405 so einstellen,
daß das 0 dB — LED aufleuchtet.
Das Eingangssignal vom Tongenerator uni 20 dB abschwächen.
Das Ausgangssignal an Output L und R beträgt 58 mV.
Die Potentiometer VR 106 und VR 406 so verstel len, daß das
—20 dB — LED leuchtet.
Den Abgleichvorgang wiederholen, da Beeinflussung möglich.
Fremdspannung
Verstärker abgeschirmt. Darauf achten, daß am Tonkopf keine
Brummeinstreuung erfolgt.
Fe, Pause, I>
Fremdspannung an Output L und R max. 3 mV, gemessen mit
20 Hz-Filter (z.B. Sennheiser FO 55, Kurve 2, 20 Hz —3 dB) und
Effektivwert-Gleichrichtung des Meßgerätes.
H F-Generator
Met, Record, I>
Mit einem Gleichspannungs-Voltmeter zwischen Punkt C und
Masse messen und 20 V mit VR 301 einstellen.
Frequenzzähler zwischen Punkt D und Masse anschließen und den
Kern der Oszillatorspule (L 3011 so verstellen, daß 105 kHz ange-
zeigt werden.
HF-Sperrkreise •
Millivoltmeter (AC) oder Oszillograf an R 186 bzw. R 486 an-
schließen und mit L 102 bzw. L 402 auf Minimum HF-Spannung
abgleichen.
HF-Vormagnetisierung
Meßcassette auflegen, Cr02-Leerband.
Cr, Record,›
Für eine Grundjustierung kann ein Millivoltmeter (AC) zwischen
Meßpunkt E bzw. E' und Masse geschaltet werden. Zur Grundein-
stellüng wird mit VR 107 bzw. VR 407 eine Spannung von 65 mV
eingestellt.
Der genaue Abgleich ist folgendermaßen durchzuführen:
400 Hz und 10 kHz mit —20 dB (VU-Meter) aufsprechen.
Pegel bei anschließender Wiedergabe vergleichen. Ist keine Pegel-
gleichheit vorhanden, dann ist die HF-Vormagnetisierung zu kor-
rigieren. Der Abgleich erfolgt
für Spur 1 (linker Kanal) mit VR 107
für Spur 2 (rechter Kanal) mit VR 407.
Weniger HF = Höhenanhebung
mehr HF = Höhenabsenkung.
Meßcassette auflegen, Fe-Leerband
Fe, Record,›
400 Hz und 10 kHz mit —20 dB (VU-Meter) aufsprechen.
Ist bei der anschließenden Wiedergabe ein Spannungsanstieg des
10 kHz Pegelteils gegenüber dem 400 Hz Pegelteil feststellbar,
dann muß R 346 getrennt werden. Im anderen Fall — also bei
einem Spannungsabfall — ist die Verbindung H zu schließen.
Meßcassette auflegen, FeCr- Leerband
FeCr, Record,
400 Hz und 10 kHz mit —20 dB (VU-Meter) aufsprechen, Pegel
bei anschließender Wiedergabe vergleichen. Bei einem Spannungs-
anstieg des 10 kHz-Pegels gegenüber dem 400 Hz Pegel ist R 338
zu trennen. Im anderen Fall ist die Verbindung 1 einzusetzen.
Aufnahme-Pegel
Meßcassette auflegen, Cr02-Leerband
Cr, Record, Dolby NA, MPX, Line,
Line/DIN-Aussteuerungssteller VR 101 und VR 401 offen.
400 Hz mit 0 dB (VU-Meter) aufsprechen und anschließend den
Wiedergabepegel an den VU-Metern kontrollieren.
Mit VR 103 (VU-Meter links) und VR 403 (VU-Meter rechts) den
Aufsprechstrom so verändern, daß der Wiedergabepegel = Auf-
nahmepegel ist.
Meßcassette auflegen, Fe-Leerband
Fe, Record, Dolby NA, MPX, Line,
6
