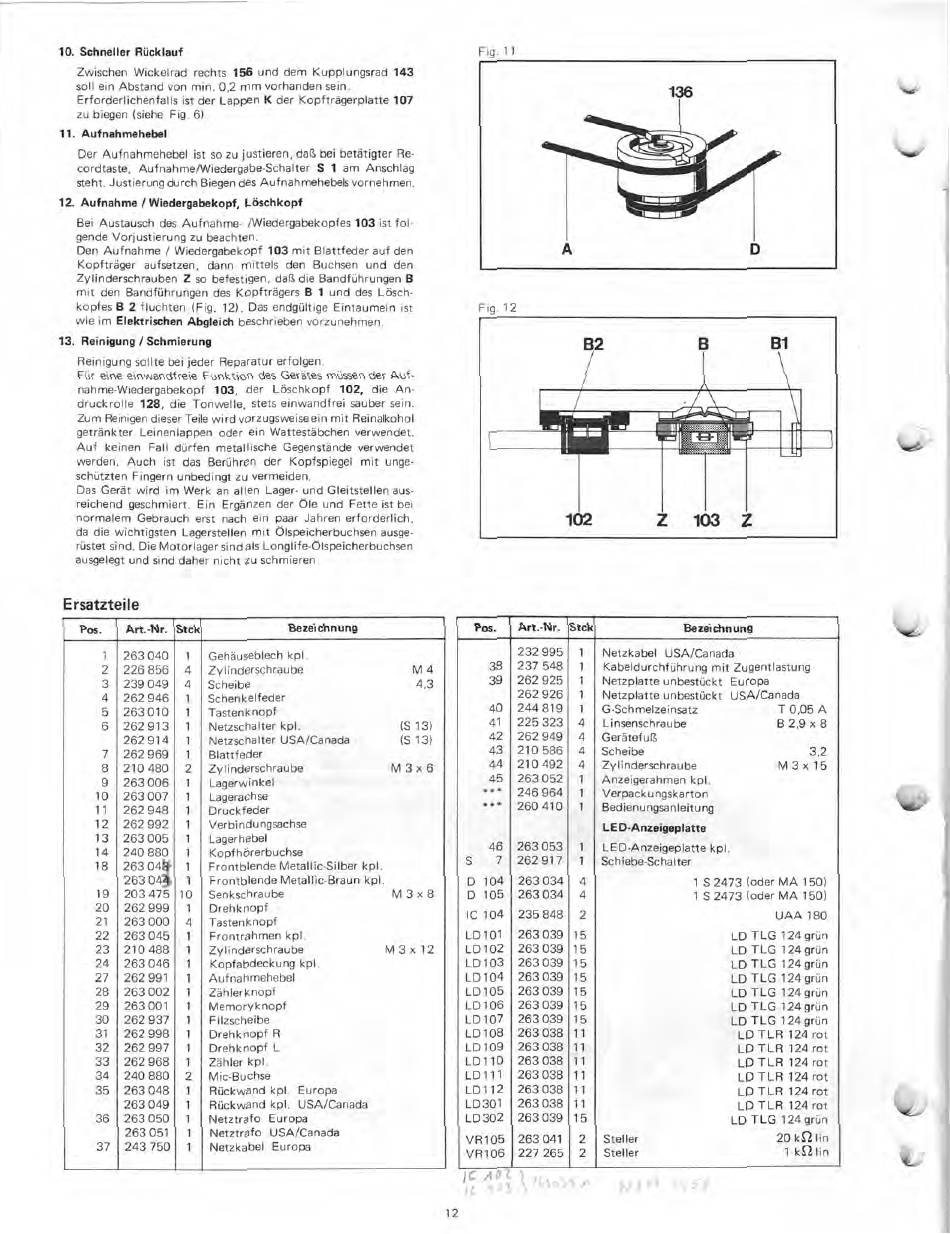

Dual C 820 Serviceanleitung Seite 12

10. Schneller Rücklauf
Fig. 11
Zwischen Wickelrad rechts 156 und dem Kupplungsrad 143
soll ein Abstand von min. 0,2 mm vorhanden sein.
Erforderlichenfalls ist der Lappen K der Kopfträgerplatte 107
zu biegen (siehe Fig. 6).
11. Aufnahmehebel
Der Aufnahmehebel ist so zu justieren, daß bei betätigter Re-
cordtaste, Aufnahme/Wiedergabe-Schalter S 1 am Anschlag
steht. Justierung durch Biegen des Aufnahmehebels vornehmen.
12. Aufnahme / Wiedergabekopf, Löschkopf
Bei Austausch des Aufnahme- /Wiedergabekopfes 103 ist fol-
gende Vorjustierung zu beachten.
Den Aufnahme / Wiedergabekopf 103 mit Blattfeder auf den
Kopfträger aufsetzen, dann mittels den Buchsen und den
Zylinderschrauben Z so befestigen, daß die Bandführungen B
mit den Bandführungen des Kopfträgers B 1 und des Lösch-
kopfes B 2 fluchten (Fig. 121. Das endgültige Eintaumeln ist
wie im Elektrischen Abgleich beschrieben vorzunehmen.
13. Reinigung /Schmierung
Reinigung sollte bei jeder Reparatur erfolgen.
Für eine einwandfreie Funktion des Gerätes müssen der Auf-
nahme-Wiedergabekopf 103, der Löschkopf 102, die An-
druckrolle 128, die Tonwelle, stets einwandfrei sauber sein.
Zum Reinigen dieser Teile wird vorzugsweise ein mit Reinalkohol
getränkter Leinenlappen oder ein Wattestäbchen verwendet.
Auf keinen Fall dürfen metallische Gegenstände verwendet
werden. Auch ist das Berühren der Kopfspiegel mit unge-
schützten Fingern unbedingt zu vermeiden.
Das Gerät wird im Werk an allen Lager- und Gleitstellen aus-
reichend geschmiert. Ein Ergänzen der Öle und Fette ist bei
normalem Gebrauch erst nach ein paar Jahren erforderlich,
da die wichtigsten Lagerstellen mit Ölspeicherbuchsen ausge-
rüstet sind. Die Motorlager sind als Longlife-Ölspeicherbuchsen
ausgelegt und sind daher nicht zu schmieren.
Ersatzteile
Pos.
Art-Nr. Stck
Bezeichnung
1 263 040 1 Gehäuseblech kpl.
2 226 856 4 Zylinderschraube M 4
3 239 049 4 Scheibe 4,3
4 262 946 1 Schenkelfeder
5 263 010 1
Tastenknopf
6 262 913 1 Netzschalter kp). IS 13)
262 914 1 Netzschalter USA/Canada IS 13)
7 262 969 1 Blattfeder
8 210 480 2 Zylinderschraube
M 3 x 6
9 263 006 1 Lagerwinkel
10 263 007 1
Lagerachse
11 262 948 1
Druckfeder
12 262 992 1 Verbindungsachse
13 263 005 1 Lagerhebel
14 240 880 1 Kopf hörerbuchse
18 263 04e 1
Frontblende Metallic-Silber kpl.
263 043 1
Frontblende Metallic-Braun kpl.
19 203 475 10 Senkschraube M 3 x 8
20 262 999 1 Drehknopf
21 263 000 4 Tastenknopf
22 263 045 1 Frontrahmen kpl.
23 210 488
1 Zylinderschraube
M 3 x 12
24 263 046 1 Kopfabdeckung kpl.
27 262 991 1 Aufnahmehebel
28 263 002 1 Zählerknopf
29 263 001 1 Memoryknopf
30 262 937 1 Filzscheibe
31 262 998 1 Drehknopf R
32 262 997 1 Drehknopf L
33 262 968 1 Zähler kpl.
34 240 880 2 Mic-Buchse
35 263 048 1 Rückwand kpl. Europa
263 049 1 Rückwand kpl. USA/Canada
36
263 050 1 Netztrafo Europa
263 051 1 Netztrafo USA/Canada
37 243 750
1 Netzkabel Europa
Fig. 12
witi oN4
1
mialy=elumlam
• LAIB 1111'::*1.1e1Melk 1 Man
Im
- MEM
Pos. Art.-Nr. Stck Bezeichnung
232 995
Netzkabel USA/Canada
38
237 548
Kabeldurchführung mit Zugentlastung
39 262 925 Netzplatte unbestückt Europa
262 926 Netzplatte unbestückt USA/Canada
40 244 819
G-Schmelzeinsatz T 0,05 A
41
225 323
Linsenschraube B 2,9 x 8
42 262 949
Gerätefuß
43 210 586
Scheibe 3,2
44 210 492
Zylinderschraube M 3 x 15
45 263 052
Anzeigerahmen kpl.
** •
246 964
Verpackungskarton
*** 260 410
Bedienungsanleitung
LED-Anzeigeplatte
46 263 053
LED-Anzeigeplatte kpl.
S 7 262 917 Schiebe-Schalter
D 104 263 034
1 S 2473 (oder MA 150)
D 105 263 034
1 S 2473 (oder MA 150)
1C104
235 848
UAA 180
LD101 263 039
LD TLG 124 grün
LD 102 263 039
LD TLG 124 grün
LD 103 263 039
LD TLG 124 grün
LD 104 263 039
LD TLG 124 grün
LD 105 263 039
LD TLG 124 grün
LD106 263 039
LD TLG 124 grün
LD 107 263 039
LD TLG 124 grün
LD108 263 038
LD TLR 124 rot
LD109 263 038
LD TLR 124 rot
LD110 263038
LD TLR 124 rot
LD 111 263 038
LD TLR 124 rot
LD112
263 038
LD TLR 124 rot
LD 301
263 038
LD TLR 124 rot
LD 302
263 039
LD TLG 124 grün
VR105 263 041
Steller 20 kS2 lin
VR106 227 265
Steller 1 kg2 lin
12
