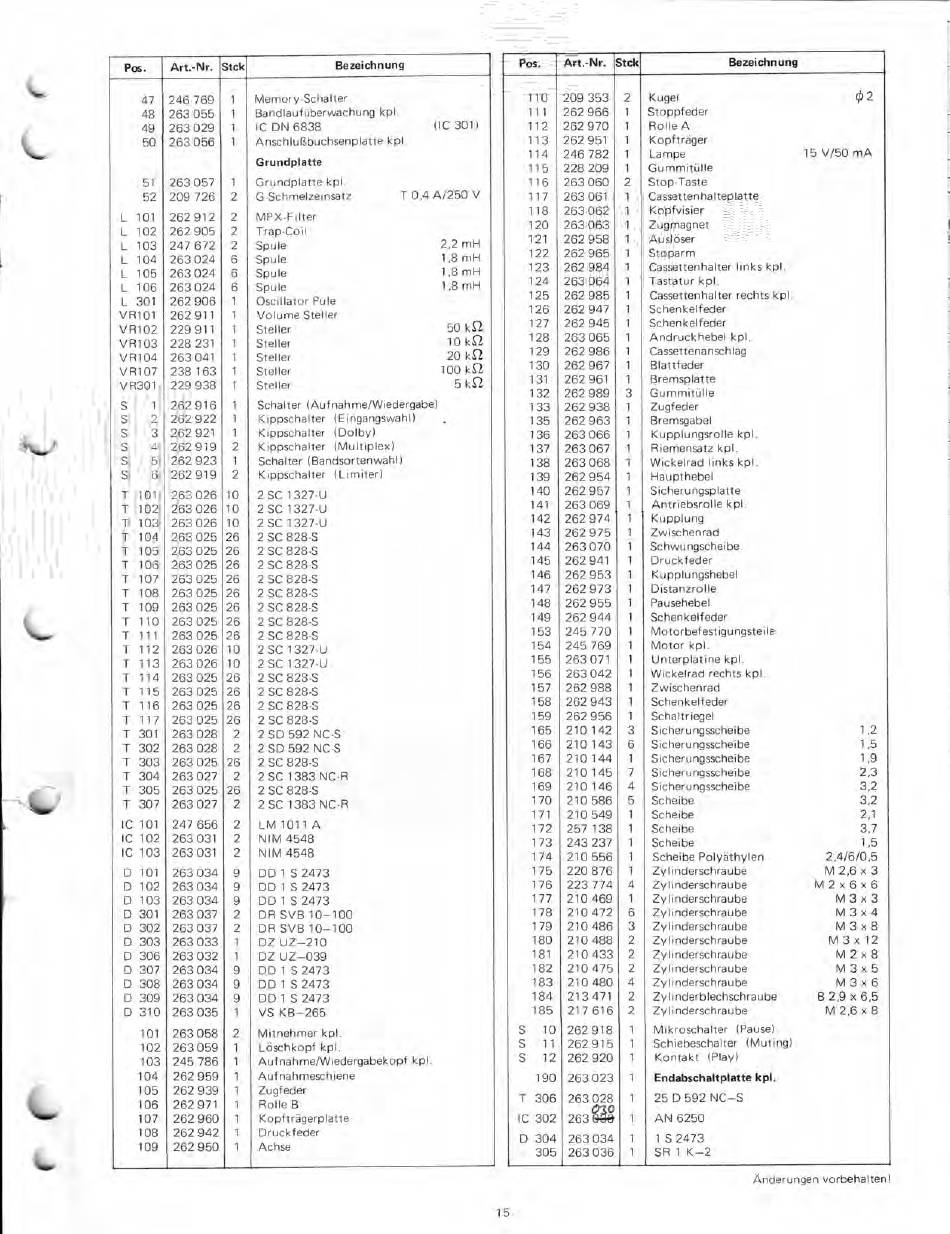

Dual C 820 Serviceanleitung Seite 15

Pos.
Art.-Nr. Stck
Bezeichnung
47 246 769
1
Memory-Schalter
48 263 055
1
Bandlaufüberwachung kpl.
49 263 029
1 IC DN 6838
(1C301)
50 263 056 1
Anschlußbuchsenplatte kpl.
Grundplatte
51 263 057 1 Grundplatte kpl.
52
209 726 2
G -Schmelzeinsatz
T 0,4 A/250 V
L 101 262 912 2
MPX-Filter
L 102 262 905 2 Trap-Coil
L 103 247 672 2 Spule
2,2 mH
L 104 263 024 6 Spule
1,8 mH
L 105 263 024 6 Spule
1,8 mH
L 106 263 024 6 Spule
1,8 mH
L 301 262 906 1
Oscillator Pule
VR101 262 911 1
Volume Steller
VR102 229 911 1 Steller
50k2
VR103 228 231 1 Steller
10
kn
VR104 263 041 1 Steller
20 kS2
VR107 238 163 1 Steller
100
kn
VR301 229 938 1
Steller
5
kn
s
1 262 916 1
Schalter (Aufnahme/Wiedergabe)
S 2
262 922 1 Kippschalter (Eingangswahl) .
S 3 262 921 1 Kippschalter (Dolby)
S 4 262 919 2 Kippschalter (Multiplex)
S 5
262 923 1 Schalter (Bandsortenwahl)
S 6
262 919 2 Kippschalter (Limiter)
T 101 263 026 10
2 SC 1327-U
T 102 263 026 10 2 SC 1327-U
T 103 263 026 10 2 SC 1327-U
T 104 263 025 26 2 SC 828-S
T 105 263 025 26 2 SC 828-S
T 106 263 025 26 2 SC 828-S
T 107 263 025 26 2 SC 828-S
T 108 263 025 26 2 SC 828-S
T 109
263 025 26 2 SC 828-S
T 110 263 025 26 2 SC 828-S
T 111 263 025 26 2 SC 828-S
T 112 263 026 10 2 SC 1327-U
T 113 263 026 10
2 SC 1327-U
T 114 263 025 26 2 SC 828-S
T 115 263 025 26 2 SC 828-S
T 116 263 025 26 2 SC 828-S
T 1 1 7 263 025 26 2 SC 828-S
T 301 263 028 2 2 SD 592 NC-S
T 302 263 028 2
2 SD 592 NC-S
T 303 263 025 26 2 SC 828-S
T 304 263 027 2 2 SC 1383 NC-R
T 305 263 025 26 2 SC 828-S
T 307 263 027 2 2 SC 1383 NC-R
IC 101 247 656
2 LM 1011 A
IC 102 263 031 2 NIM 4548
IC 103 263 031
2 NIM 4548
0101 263 034
9 DD 1 S 2473
D 102 263 034
9 DD 1 S 2473
D 103 263 034 9
DD 1 5 2473
D 301 263 037 2 DR SVB 10-100
D 302 263 037 2 DR SVB 10-100
D 303 263 033 1 DZ UZ-210
D 306 263 032 1 DZ UZ-039
0307 263 034 9 DD 1 S 2473
D 308 263 034 9 DD 1 S 2473
D 309 263 034 9 DD 1 S 2473
D 310 263 035 1 VS KB-265
101 263 058 2 Mitnehmer kpl.
102 263 059 1
Löschkopf kpl.
103 245 786 1
Aufnahme/Wiedergabekopf kpl.
104 262 959 1
Aufnahmeschiene
105 262 939 1
Zugfeder
106 262 971 1 Rolle B
107 262 960 1 Kopfträgerplatte
108 262 942 1
Druckfeder
109
262 950 1 Achse
Pos.
Art.-Nr. Stck Bezeichnung
110 209 353
2 Kugel
0 2
1 1 1 262 966 1
Stoppfeder
112 262 970 1 Rolle A
113 262 951 1
Kopfträger
114 246 782 1
Lampe
15 V/50 mA
115 228 209 1
Gummitülle
116 263 060 2 Stop-Taste
117 263 061 1 Cassettenhalteplatte
118
263 062 1 Kopfvisier
120 263 063 1
Zugmagnet
121 262 958
1 Auslöser
122 262 965 1
Stoparm
123 262 984 1
Cassettenhalter links kpl.
124 263 064 1 Tastatur kpl.
125 262 985 1 Cassettenhalter rechts kpl.
126 262 947 1
Schenkelfeder
127 262 945 1
Schenkelfeder
128 263 065 1
Andruckhebel kpl.
129 262 986 1
Cassettenansch lag
130 262 967 1
Blattfeder
131 262 961 1
Bremsplatte
132
262 989 3 Gummitülle
133
262 938 1 Zugfeder
135 262 963 1 Bremsgabel
136 263 066 1
Kupplungsrolle kpl.
137 263 067 1
Riemensatz kpl.
138
263 068 1
Wickelrad links kpl.
139 262 954 1 Haupthebel
140 262 957 1 Sicherungsplatte
141 263 069 1
Antriebsrolle kpl.
142 262 974
1 Kupplung
143 262 975 1
Zwischenrad
144 263 070 1
Schwungscheibe
145 262 941 1
Druckfeder
146 262 953 1
Kupplungshebel
147 262 973 1 Distanzrolle
148 262 955 1 Pausehebel
149
262 944 1
Schenkelfeder
153
245 770 1 Motorbefestigungsteile
154 245 769
1 Motor kpl.
155 263 071
1 Unterplatine kpl.
156 263 042 1
Wickelrad rechts kpl.
157 262 988 1 Zwischenrad
158
262 943 1
Schenkelfeder
159 262 956 1 Schaltriegel
165 210 142 3 Sicherungsscheibe 1,2
166 210 143 6 Sicherungsscheibe 1,5
167 210 144 1 Sicherungsscheibe 1,9
168
210 145 7 Sicherungsscheibe 2,3
169
210 146 4 Sicherungsscheibe 3,2
170 210 586 5
Scheibe 3,2
171 210 549 1 Scheibe 2,1
172 257 138 1 Scheibe 3,7
173 243 237 1
Scheibe 1,5
174 210 556 1 Scheibe Polyäthylen 2,4/6/0,5
175 220 876 1 Zylinderschraube
M 2,6 x 3
176 223 774 4 Zylinderschraube M 2 x 6 x 6
177 210 469 1 Zylinderschraube M 3 x 3
178 210 472 6 Zylinderschraube M 3 x 4
179 210 486 3 Zylinderschraube M 3 x 8
180 210 488 2 Zylinderschraube M 3 x 12
181 210 433 2 Zylinderschraube M 2 x 8
182 210 475 2 Zylinderschraube M 3 x 5
183 210 480 4 Zylinderschraube M 3 x 6
184 213 471 2 Zylinderblechschraube B 2,9 x 6,5
185 217 616 2 Zylinderschraube M 2,6 x 8
S 10 262 918 1 Mikroschalter (Pause)
S 11 262 915 1 Schiebeschalter (Muting)
S 12 262 920 1 Kontakt (Play)
190 263 023
1 Endabschaltplatte kpl.
T 306 263 028 1
25 D 592 NC—S
IC 302 2630 1 AN 6250
D 304 263 034 1 1 S 2473
305 263 036 1
.SR 1 K-2
15
Änderungen vorbehalten!
