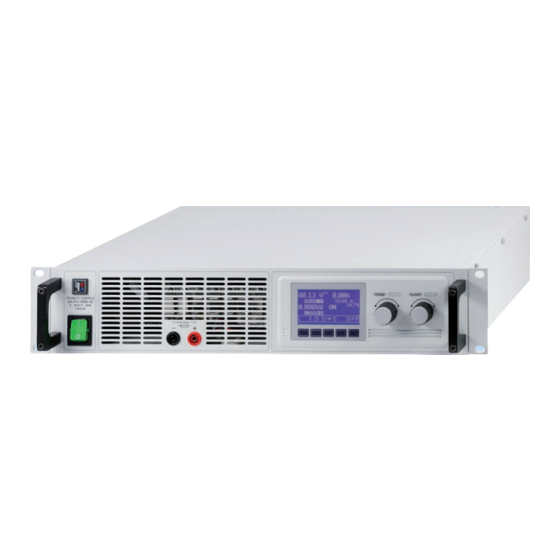

Elektro-Automatik EA-PSI 9080-50 Bedienungsanleitung

EA-PSI 9000 1500W - 9000W
ProgrAmmIErbArE lAbornEtzgErätE / ProgrAmmAblE lAborAtory PoWEr SUPPlIES
• Weiteingangsbereich mit aktiver PFC
• Hoher Wirkungsgrad bis 90%
• Ausgangsleistungen: 1500W bis 9000W
• Ausgangsspannungen: 80V bis 300V
• Ausgangsströme: 15A bis 300A
• Flexible, leistungsgeregelte Ausgangsstufe
• Überspannungsschutz (OVP)
• Übertemperaturschutz (OT)
• Grafisches Display für alle Werte und Funktionen
• Zustandsanzeige und Meldungen im Display
• Fernfühleingang
• Alarmmanagement mit vielen Einstellmöglichkeiten
• Integrierter Funktionsmanager, z.B. KFZ-Anlaufkurve
• Speicherplätze für Benutzerprofile
• Temperatur geregelter Lüfter zur Kühlung
• CE Zeichen gemäß EMV und Niederspannungsrichtlinie
• Optionen: - Zwei-Quadranten-Modul
- Digitale Schnittstellen:
RS232, CAN, USB, GPIB (IEEE)
Analog mit galvanisch Trennung
Ethernet (auf Anfrage)
- Innenwiderstandsregelung
- Wasserkühlung
Allgemeines
Das nach neuestem Stand der Technik mikroprozessor-
gesteuerte Laborstromnetzgerät mit benutzerfreundlicher,
interaktiver Menüführung der Serie EA-PSI 9000 bietet dem
Anwender viele Funktionen und Features serienmäßig, die
das Arbeiten mit diesen Geräten erheblich erleichtern. So
lassen sich Benutzerprofile und Funktionsabläufe leicht
konfigurieren, abspeichern und archivieren, wodurch die
Reproduzierbarkeit einer Prüfung oder anderer Anwendun-
gen erhöht wird.
Die Geräte der Serie EA-PSI 9000
haben eine flexible Leistungsgeregelte
Ausgangsstufe die bei hoher Aus-
gangsspannung den Strom oder bei
hohem Ausgangsstrom die Spannung
so reduziert, daß die maximale Aus-
gangsleistung nicht überschritten wird.
Siehe Grafik rechts.
So kann mit nur einem Gerät ein brei-
tes Anwendungsspektrum abgedeckt
werden.
• Wide input voltage range with active PFC
• High efficiency up to 90%
• Output powers: 1500W up to 9000W
•
Output voltages: 80V up to 300V
• Output currents: 15A up to 300A
• Flexible, power regulated output stage
• Overvoltage protection (OVP)
• Overtemperature protection (OT)
• Graphic display for all values and functions
• Status indication and notifications via display
• Remote sense
• Alarm management with many settings
• Integrated function manager
• Memory bank for user profiles
• Temperature controlled fans for cooling
• CE marked compliance to EMC, Low voltage directives
• Options: - Two-quadrants module
- Digital interfaces:
RS232, CAN, USB, GPIB (IEEE)
Analogue with galvanic isolation
Ethernet (upon request)
- Internal resistance regulation
- Water cooling
General
The microprocessor controlled laboratory power supplies of
the series EA-PSI 9000 is designed to state-of-the-art tech-
nology. The user-friendly and interactive menu guidance
offers a lot of functions and features as standard, making
the use of the device much easier and more effective.
User profiles and function sequences can be simply confi-
gured, saved and stored for a better reproducibility of tests
and other applications.
The units of EA-PSI 9000 series are
equipped with a flexible autoranging
output stage which provides a higher
output voltage at lower output current,
or a higher output current at lower
output voltage, always limited to the
max. nominal output power See figure
to the left.
Therefore, a wide range of applications
can already be covered by the use of
just one single unit.
EA-PSI 9080-50
