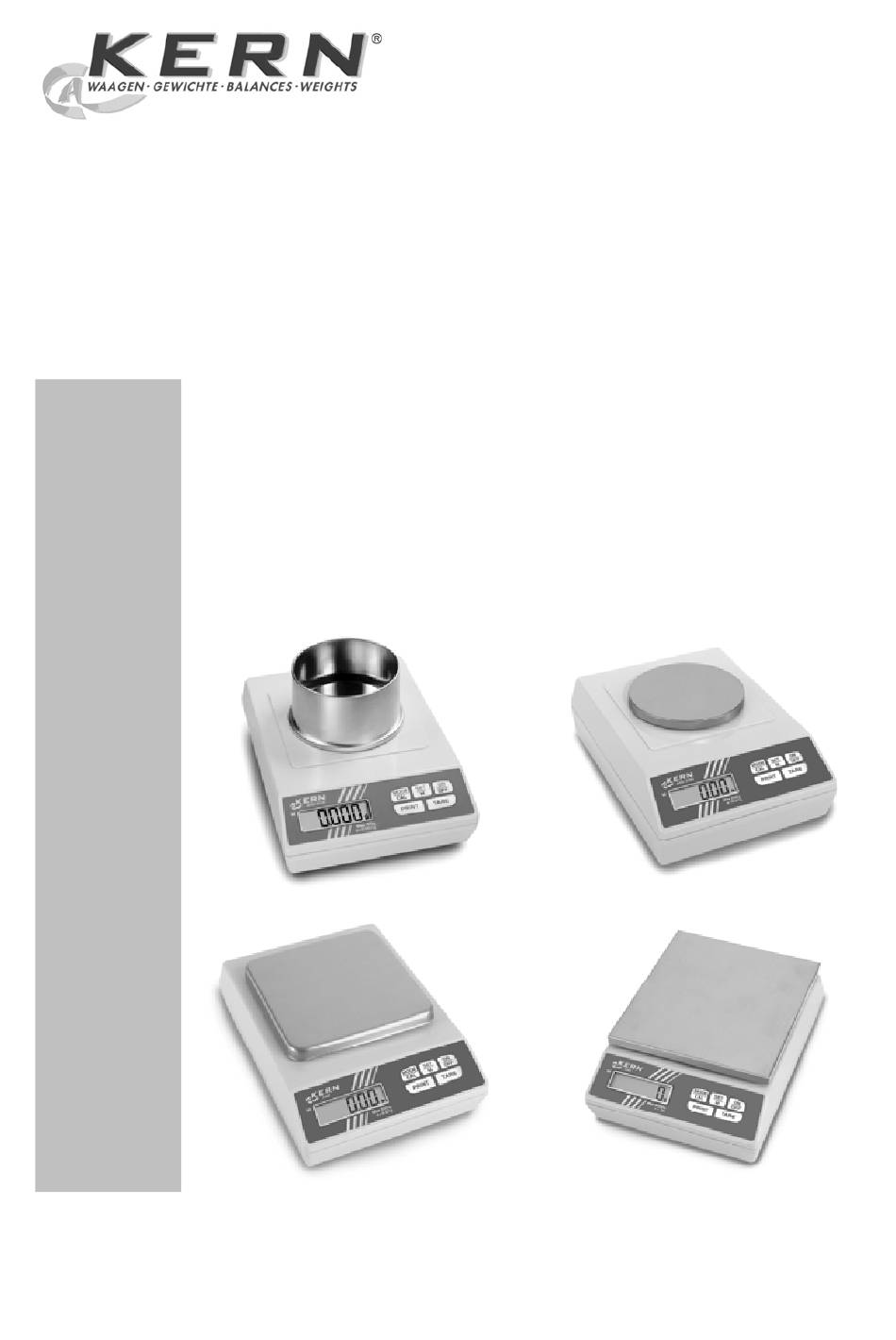

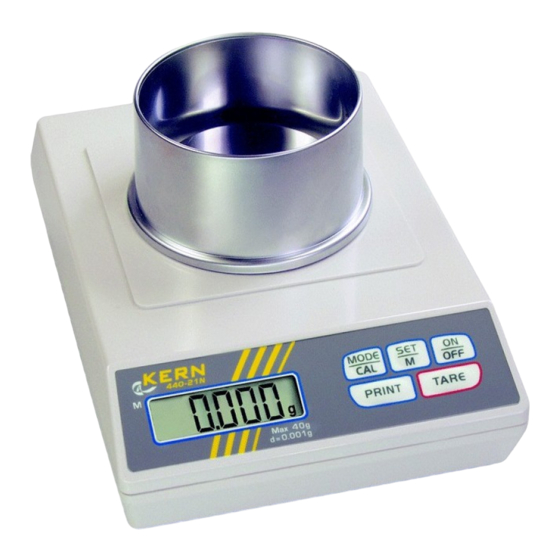

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Präzisionswaagen KERN 440 Version 4.1 09/2009 440-BA-d-0941...
- Seite 2 KERN 440 Version 4.1 09/2009 Betriebsanleitung Präzisionswaagen Inhaltsverzeichnis Technische Daten ..................4 Konformitätserklärung .................. 8 Grundlegende Hinweise (Allgemeines)............9 Bestimmungsgemäße Verwendung ..................9 Sachwidrige Verwendung ....................... 9 Gewährleistung ........................9 Prüfmittelüberwachung ......................10 Grundlegende Sicherheitshinweise ............10 Hinweise in der Betriebsanleitung beachten ..............10 Ausbildung des Personals ....................
- Seite 3 Einstellungen ....................23 Menüstruktur aufrufen ......................23 Menüstruktur verlassen......................24 Dosierung und Zero-tracking ....................24 Auswahl des Justiergewichtes ..................... 25 Schnittstelle RS232C ......................26 8.5.1 Datenübertragungsmodus......................26 8.5.2 Baudrate ........................... 26 Auswahl Druckausgabe......................27 Zurücksetzen auf Werkseinstellung..................28 Datenausgang RS 232 C................29 Technische Daten........................
- Seite 4 1 Technische Daten KERN 440-21N 440-21A 440-33N Ablesbarkeit (d) 0,001 g 0,001 g 0,01 g Wägebereich (Max) 40 g 60 g 200 g Tarierbereich (subtraktiv) 40 g 60 g 200 g Reproduzierbarkeit 0,001 g 0,001 g 0,01 g Linearität ±0,003 g ±0,003 g...
- Seite 5 KERN 440-35N 440-35A 440-43N 440-45N Ablesbarkeit (d) 0,01 g 0,01 g 0,1 g 0,1 g Wägebereich (Max) 400 g 600 g 400 g 1000 g Tarierbereich (subtraktiv) 400 g 600 g 400 g 1000 g Reproduzierbarkeit 0,01 g 0,01 g...
- Seite 6 KERN 440-47N 440-49N 440-49A Ablesbarkeit (d) 0,1 g 0,1 g 0,1 g Wägebereich (Max) 2000 g 4000 g 6000 g Tarierbereich (subtraktiv) 2000 g 4000 g 6000 g Reproduzierbarkeit 0,1 g 0,1 g 0,1 g Linearität ± 0,2 g ± 0,3 g ±...
- Seite 7 KERN 440-51N 440-53N 440-55N Ablesbarkeit (d) 0,2 g Wägebereich (Max) 4000 g 6000 g 6000 g Tarierbereich (subtraktiv) 4000 g 6000 g 6000 g Reproduzierbarkeit 0,2 g Linearität ± 2 g ± 2 g ± 0,6 g Mindeststückgewicht bei Stück- 0,4 g zählung...
- Seite 8 EN 55022 : 1998+A1 : 2000 EN 61000-3-2 : 2000 EN 61000-3-3 : 1995+A1 : 2001 EN 55024 : 1998+A1 : 2001 Date: 15.12.2005 Signature: Gottl. KERN & Sohn GmbH Management Gottl. KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0,Fax +49-[0]7433/9933-149 440-BA-d-0941...
- Seite 9 Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeer- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 3.3 Gewährleistung Gewährleistung erlischt bei •...
- Seite 10 4.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN- Waagen verfügen. 4.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden.
- Seite 11 6 Auspacken, Aufstellung und Inbetriebnahme 6.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Beachten Sie deshalb am Aufstellort folgendes: •...
- Seite 12 6.3 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN. 6.4 Batteriebetrieb / Akkubetrieb ( optional ) Batteriedeckel an Waagenunterseite abnehmen.
- Seite 13 Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnitt- stelle muss die Waage unbedingt vom Netz getrennt werden. Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt. 6.6 Erstinbetriebnahme Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur ( siehe Anwärmzeit Kap.1 ) erreicht haben.
- Seite 14 Hängen Sie das Wägegut an den Haken und führen Sie die Wägung durch. Abb. 1: Einrichten der Waage für Unterflurwägungen VORSICHT • Für die Unterflurwägung nur den von KERN vorgesehenen Original-Haken verwenden. • Achten Sie unbedingt darauf, dass alle angehängten Gegenstände stabil genug sind, um das gewünschte Wägegut sicher zu halten (Bruchgefahr).
- Seite 15 7 Betrieb 7.1 Anzeigenübersicht 7.2 Wägen Waage mit Taste einschalten. Waage zeigt für etwa 3 Sekunden „88888“ im Display und geht dann auf „0“. Nun ist sie betriebsbereit. Wichtig: Sollte die Anzeige blinken oder nicht auf „0“ stehen, Taste drü- cken.
- Seite 16 7.3 Tarieren Waage mit Taste einschalten und „0“-Anzeige abwarten. Taragefäß auf die Wägeplatte stellen und Taste drücken. Waagenanzeige geht auf „0“. Das Gewicht des Gefäßes ist nun intern gespeichert. Drückt man nach Abschluß des Wägevorgangs wieder die Taste, erscheint er- neut „0“...
- Seite 17 7.6 Stückzählung Waage mit Taste einschalten und „0“-Anzeige abwarten. Taste kurz drücken. Referenzstückzahl 5 erscheint. Durch Mehrfachbetätigung der Taste können weitere Referenzstückzahlen 10, 25 und 50 aufgerufen werden. So viele Zählteile auf die Wägeplatte legen, wie die eingestellte Referenzstückzahl verlangt. Taste quittieren.
- Seite 18 7.7 Netto-Total-Wägungen Nützlich, wenn man eine Mischung aus mehreren Komponenten in einen Tarabehäl- ter einwiegt und am Schluß zur Kontrolle das Summengewicht aller eingewogenen Komponenten benötigt (Netto-Total, d. h. ohne das Gewicht des Tarabehälters). Beispiel: Tarabehälter auf Wägeplatte stellen, Tarieren mit Taste auf „0“.
- Seite 19 7.9 Wägeeinheiten (Unit) Waage mit Taste einschalten und „0“-Anzeige abwarten. Taste drücken und gedrückt halten bis im Display zeigt „UNIT“ erscheint. kurz betätigen, die eingestellte Einheit erscheint im Display. Mit der Taste kann nun zwischen den verschiedenen Einheiten (siehe Tabelle) gewählt werden.
- Seite 20 Die verschiedenen Waagenmodelle haben unterschiedliche Fremdwägeeinheiten integriert. Die Details können dieser Tabelle entnommen werden: Modell Einheiten Gramm Pound Unze Troy Unze Tael Hongkong Tael Taiwan Grain Pennyweight Momme Tola Karat Frei wählbarer Faktor 440-BA-d-0941...
- Seite 21 7.10 Hinterleuchtung der Anzeige Im Menü können sie die Funktion der Anzeigenhinterleuchtung ein- bzw. ausschal- ten. Gehen Sie hierzu wie folgt vor: Waage mit Taste einschalten und „0“-Anzeige abwarten. Taste drücken und gedrückt halten bis im Display „UNIT“ erscheint. Taste 7 mal betätigen, im Display erscheint „bl“. Mit der Taste bestätigen.
- Seite 22 7.11 Tierwägefunktion Die Waage hat eine integrierte Tierwägefunktion (Mittelwertbildung). Mit dieser ist es möglich, Haustiere oder Kleintiere exakt zu verwiegen, obwohl diese nicht ruhig auf der Wägeplatte stehen. Bemerkung: Bei zu lebhafter Bewegung kann keine exakte Wägung erfolgen. Im Menü kann die Tierwägefunktion aus- bzw. eingeschaltet werden. Dazu ist wie folgt vorzugehen: Waage mit Taste einschalten und „0“-Anzeige abwarten.
- Seite 23 8 Einstellungen 8.1 Menüstruktur aufrufen Waage mit Taste einschalten und „0“-Anzeige abwarten. Zum Einstieg in die Menüstruktur die Taste ca. 3 Sek. gedrückt halten bis „UNIT“ erscheint. Durch Betätigen der Taste werden die verschiedenen Menüpunkte aufgerufen. Mit der Taste wird ein Menüpunkt ausgewählt. Innerhalb dieses Menüpunktes erfolgt die Auswahl mit der -Taste.
- Seite 24 8.2 Menüstruktur verlassen Überall im Menü ist es möglich, die Menüstruktur zu verlassen, und dabei die durch- geführten Änderungen zu speichern bzw. zu verwerfen. Nachdem die Taste gedrückt wurde, erscheint „Exit“ im Display. A: Mit der ( Ja ) - Taste bestätigen. Danach erscheint „store“ in der Anzeige. Wenn gespeichert werden soll, ist die Taste wiederholt zu drücken.
- Seite 25 8.4 Auswahl des Justiergewichtes Beim Modell KERN 440 kann das Justiergewicht aus vier vorgegebenen Nennwer- ten (ca.1/4; 1/2; 3/4; Max) gewählt werden (siehe auch Tabelle 1 unten, Werksein- stellung grau unterlegt). Um messtechnisch hochwertige Wägeergebnisse zu erlan- gen, ist die Auswahl eines möglichst hohen Nennwertes zu empfehlen. Als Option können die nicht beigegebenen Justiergewichte von KERN bezogen werden.
- Seite 26 8.5 Schnittstelle RS232C Datenausgabe über Schnittstelle RS 232 C Allgemeines Voraussetzung für die Datenübertragung zwischen Waage und einem Peripheriege- rät (z.B. Drucker, PC ...) ist, dass beide Geräte auf dieselben Schnittstellenparameter (z.B. Baudrate, Übertragungsmodus ...) eingestellt sind. 8.5.1 Datenübertragungsmodus Datenübertragungsmodus einstellen Waagenanzeige Taste so lange gedrückt halten, bis „Unit"...
- Seite 27 8.6 Auswahl Druckausgabe Mit dieser Funktion wird selektiert, welche Daten über die RS232C gesendet werden. Dazu ist wie folgt vorzugehen: ( gilt nicht für der Datenübertragungsmodus BAPr ) Waage mit Taste einschalten und „0“-Anzeige abwarten. Taste drücken und gedrückt halten bis im Display „UNIT“ erscheint. Taste 2 mal betätigen, im Display erscheint „LAPr“.
- Seite 28 8.7 Zurücksetzen auf Werkseinstellung Mit dieser Funktion werden die manuell vorgenommenen Änderungen der Einstellun- gen im Menü wieder auf Werkseinstellung zurückgesetzt. Dazu die Waage mit Taste einschalten und „0“-Anzeige abwarten. Taste drücken und gedrückt halten bis im Display „UNIT“ erscheint. Taste 9 mal betätigen, im Display erscheint „rst“.
- Seite 29 Baudrate wählbar auf 1200, 2400, 4800 und 9600 Baud Miniatur-Stecker notwendig (9 pol D-Sub) Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechen- den KERN- Schnittstellenkabel (max. 2m) sichergestellt 9.2 Pinbelegung der Waagenausgangsbuchse (Frontansicht), Pin 2: Transmit data...
- Seite 30 9.3.3 AU PC Wägewerte werden automatisch und kontinuierlich gesendet, unabhängig davon, ob der Wert stabil oder instabil ist. e. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe 10 11 12 13 14 15 16 17 CR LF f. Format im Fehlerfall g. Format für instabile Werte für Gewicht/Stückzahl/Prozentangabe CR LF 9.3.4 rE Cr Fernsteuerkommandos s/w/t werden von der Fernsteuereinheit zu der Waage als...
- Seite 31 Das Druckformat ist im Drucker gespeichert. D.h. bei einem Defekt kann der Drucker nicht gegen einen fabrikneuen ausgetauscht werden, sondern es muss bei KERN zuvor die entsprechende Software aufgespielt werden. Der Zebra-Drucker und die Waage sind im ausgeschalteten Zustand mit dem enthal- tenen Schnittstellenkabel zu verbinden.
- Seite 32 Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 10.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 10.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen.
- Seite 33 11 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung Mögliche Ursache • Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. •...
