Inhaltszusammenfassung für Rowi HOH 36000/1 FT Pro

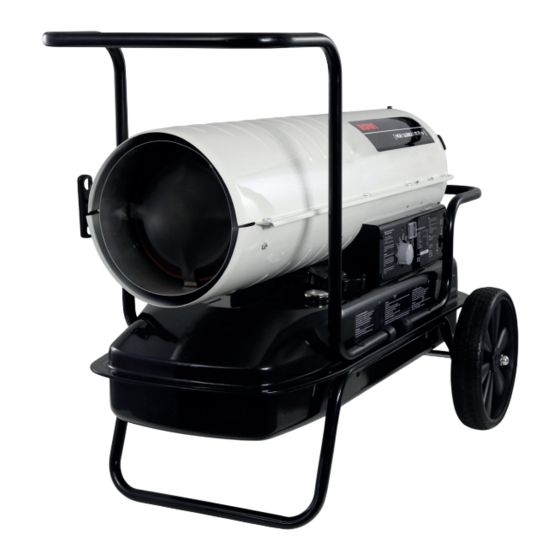

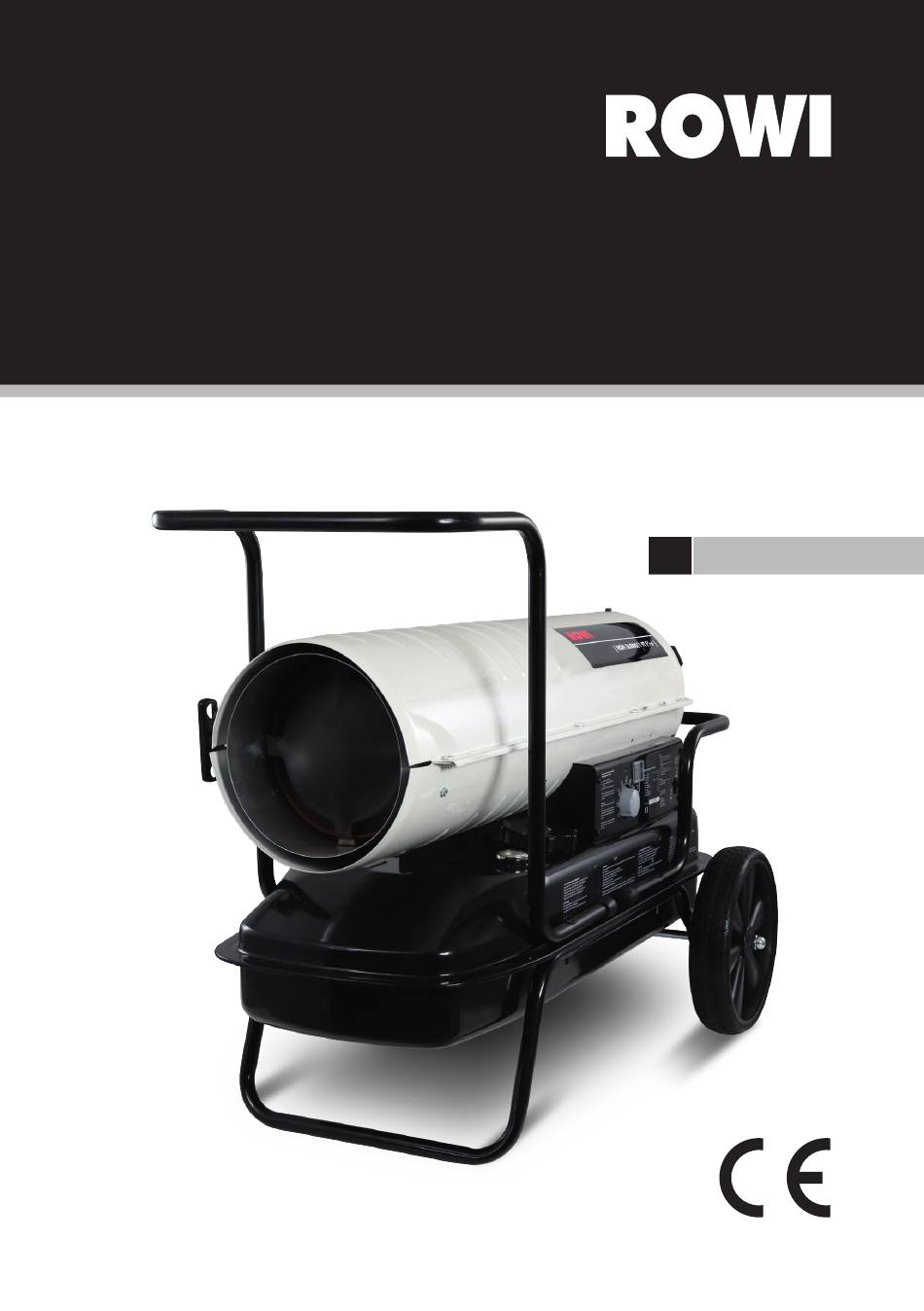

- Seite 1 HOH 36000/1 FT Pro Öl-Heizgebläse 36 kW Originalbetriebsanleitung Art.-Nr.: 1 03 01 0007...
- Seite 2 Inhalt Sicherheit Allgemeine Sicherheitshinweise 1.2 S pezifische Sicherheitshinweise Konformitätserklärung Produktbeschreibung Allgemeines Typenschild 3.3 Anwendungsbereich und bestimmungsgemäße Verwendung Produktsicherheit Technische Daten 3.6 Leistung und Verbrauch 3.7 Untersagte Anwendungsbereiche Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfangs 4.2 Aufbewahren der Originalverpackung 4.3 Vorbereitende Maßnahmen 4.3.1 Montage 4.3.2 Aufstellen des Gerätes 4.3.3 Gerät tanken 4.3.4 Gerät anschließen Betriebsanleitung 5.1 Geräteübersicht...
- Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten ent- gegengebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihres Öl-Heizgebläses erlauben. Lesen Sie deshalb diese Bedienungsanleitung genau durch, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen. Für späteres Nachschlagen halten Sie die Bedienungsanleitung bei jedem Einsatz griffbereit. Bewahren Sie sämtli- che mitgelieferten Dokumente sorgfältig auf. Viel Freude mit Ihrem neuen Öl-Heizgebläse wünscht Ihnen ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3 76698 Ubstadt-Weiher Telefon +49 7253 9460-0 Fax +49 7253 9460-60 www.rowi.de...
- Seite 4 1. Sicherheit Lesen Sie alle Sicherheitshinweise und Anwei- sungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können schwe- re Verletzungen und / oder Sachschäden verursachen. 1.1 A llgemeine Sicherheitshinweise Allgemeine Sicherheits- und Unfallverhütungs- vorschriften beachten. Zusätzlich zu den Hinwei- sen in dieser Bedienungsanleitung müssen die allgemeinen Sicherheits- und Unfallverhütungs- vorschriften des Gesetzgebers berücksichtigt wer- den.
- Seite 5 sen benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Niemals unbeaufsichtigt betreiben. Lassen Sie das betriebsbereite oder betriebene Gerät nie- mals unbeaufsichtigt. Seien Sie stets aufmerksam und achten Sie im- mer darauf, was Sie tun. Führen Sie keine Arbei- ten an diesem Produkt durch, wenn Sie unauf- merksam sind bzw. unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bereits ein Moment der Unachtsamkeit beim Gebrauch die-...
- Seite 6 Auf Beschädigung achten. Kontrollieren Sie das Gerät vor Inbetriebnahme auf etwaige Beschädi- gungen. Sollte das Gerät Mängel aufweisen, darf es auf keinen Fall in Betrieb genommen werden. Keine spitzen Gegenstände verwenden. Führen Sie niemals spitze und/oder metallische Gegen- stände in das Innere des Gerätes ein. N icht zweckentfremden. Verwenden Sie das Ge- rät nur für die, in dieser Bedienungsanleitung vor- gesehenen Zwecke. Regelmäßig prüfen. Der Gebrauch dieses Gerätes kann bei bestimmten Teilen zu Verschleiß führen. Kontrollieren Sie deshalb das Gerät regelmäßig auf etwaige Beschädigungen und Mängel.
- Seite 7 1.2 S pezifische Sicherheitshinweise Beachten Sie unbedingt die folgenden Aufstellbedin- gungen: I nstallieren Sie dieses Gerät gemäß den geltenden Vorschriften in der Bedienungsanleitung. B eachten Sie die in Ihrem Land gültigen Vorschrif- ten. V erwenden Sie dieses Gerät nicht in geschlosse- nen Räumen, in denen sich ständig Personen oder Tiere aufhalten. V erwenden Sie ausschließlich den in dieser Bedie- nungsanleitung aufgeführten Treibstoff. S chalten Sie das Gerät am Ein-/Ausschalter aus, ziehen Sie den Netzstecker und lassen das Gerät abkühlen, bevor Sie auftanken oder sonstige War- tungsarbeiten vornehmen. S chließen Sie das Öl-Heizgebläse nicht an externe Brennstofftanks an. S tellen Sie sicher, dass das Gerät während des Be- triebes immer frei ausblasen kann.
- Seite 8 B etanken Sie das Gerät nicht in der Nähe von offe- nem Feuer oder Funkenflug. Nicht rauchen! D ie Luftausblas- und/oder die Lufteinzugsöffnun- gen dürfen auf keinen Fall verkleinert oder blo- ckiert werden. N ehmen Sie das Gerät nur in Betrieb, wenn das Gebläse einwandfrei funktioniert. H alten Sie die vorgeschriebenen Mindest-Sicher- heitsabstände zu brennbaren Materialien (z. B. Stoffe, Papier etc.) ein. vorne (Luftaustritts-Seite) 3,1 m hinten (Lufteintritts-Seite) 1,2 m...
- Seite 9 2. Konformitätserklärung Wir, ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH, Bevollmächtigter: Herr Klaus Wieser, Augartenstr. 3, 76698 Ubstadt-Weiher, Deutschland, erklären hiermit, dass dieses Produkt mit den folgenden Harmonisierungsvorschriften übereinstimmt: EU-EMV-Richtlinie (2014/30/EU) EU-Maschinenrichtlinie (2006/42/EG) EU-Niederspannungsrichtlinie (2014/35/EU) EG-RoHS-Richtlinie (2011/65/EG)* Angewandte harmonisierte Normen: EN 61000-6-1:2007 EN 60335-2-102:2016 EN 61000-6-3:2007+A1 EN 13842:2004 EN 60335-1:2012+A11 EN 62233:2008 Gerätebezeichnung: HOH 36000/1 FT Pro Öl-Heizgebläse 36 kW Artikelnummer: 1 03 01 0007 Ubstadt-Weiher, 10.01.2018 Klaus Wieser – Geschäftsführer * D ie alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Her- steller. Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung...
- Seite 10 3. Produktbeschreibung 3.1 Allgemeines Das Öl-Heizgebläse von ROWI verbindet Mobilität mit hoher Heizleistung. Auf- grund seiner kompakten Bauweise ist es äußerst robust. Unabhängig vom ge- wählten Einsatzort wird das Gerät mit nur wenigen, einfachen Handgriffen in Betrieb genommen. 3.2 Typenschild Das Typenschild des Öl-Heizgebläses mit allen relevanten technischen Daten ist auf dem schwarzen Sockel oberhalb des Tankes angebracht. Eine Kurzan- weisung mit den wichtigsten Hinweisen und Arbeitsschritten finden Sie auf der gleichen Seite wie den Ein-/Ausschalter direkt auf dem Gerät. 3.3 Anwendungsbereich und bestimmungsgemäße Verwendung Das Öl-Heizgebläse ist nach dem Stand der Technik und den anerkannten si- cherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemäßer oder nicht bestimmungsgemäßer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden am Gerät selbst und/oder an anderen...
- Seite 11 36,6 kW Max. Ölverbrauch 3,6 L/h Tankinhalt 38 L Luftdurchsatz 918 m³/h Netzanschluss 230 V ~ 50 Hz Motorleistung 200 W Zündung elektrisch Brennstoff Diesel oder EL-Heizöl Schutzklasse Schutzart IPX0 Produktmaß (BxTxH) ca. 110,5 x 56,0 x 70,0 cm Produktgewicht ca. 25,8 kg Kontaktdaten ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3 | 76698 Ubstadt-Weiher Germany Telefon +49 7253 9460-0 Fax +49 7253 9460-60 info@rowi.de | www.rowi.de Tab. 2: Technische Daten 11/40...
- Seite 12 3.6 Leistung und Verbrauch Dieses Öl-Heizgebläse wird mit EL Heizöl oder Diesel betrieben. Bei Tempera- turen unter 5 °C kann es bei der Treibstoffansaugung zu Problemen kommen. Um dies zu vermeiden, empfehlen wir bei Temperaturen unter 5 °C die Ver- wendung von Winterdiesel. Sollten Sie das Gerät direkt auf dem Boden positioniert haben, be- achten Sie, dass die Bodentemperatur unterhalb der Lufttemperatur liegen kann. 3.7 Untersagte Anwendungsbereiche Der Öl-Heizgebläse darf NICHT in Betrieb genommen werden: in Wohnräumen in ausreichend belüfteten Räumen unterhalb des Erdniveaus in Freizeitfahrzeugen (z. B. Wohnwagen, Wohnmobi), Zelten und Booten in Räumen mit leicht entzündlichen Stoffen betreiben. Explosionsgefahr! in Räumen mit Holzböden 4. Vorbereitung des Produktes für den Betrieb 4.1 Auspacken des Lieferumfangs Überprüfen Sie unverzüglich nach dem Öffnen der Verpackung, ob der Lieferum- fang vollständig und in einwandfreiem Zustand ist. Setzen Sie sich umgehend mit Ihrem Verkäufer in Verbindung, wenn der Lieferumfang unvollständig ist oder Mängel aufweist. Nehmen Sie das Gerät nicht in Betrieb, wenn es defekt ist.
- Seite 13 4.3 Vorbereitende Maßnahmen 4.3.1 Montage Montage Handbügel und Räder Abb.1: Montage Räder und Handgriff bei HOH 36000/1 FT Pro 1. Schieben Sie die Achse durch die Radstützräder. 2. Schieben Sie die Räder auf die Aschsenden. 3. Drehen Sie die Muttern auf der Achse fest. 4. S etzen Sie das Heizgerät auf den montierten Rahmen auf. Die Lufteinlassöff- nung muss sich dabei auf der Seite mit den Rädern befinden. Die Schraub- löcher am Tankflansch des Heizgeräts sind nach den Löchern des Rahmens auszurichten. 5. S etzen Sie den vorderen Haltegriff an und richten Sie die Schraublöcher nach den entsprechenden Löchern am Tankflansch/Radrahmen aus. Schieben Sie die erste Schraube durch die Löcher und setzen Sie die Muttern locker auf. Wiederholen Sie diesen vorgang bei den restlichen drei Löchern. Ziehen Sie dann alle Schrauben nacheinander fest. 6. Wiederholen Sie den Vorgang beim hinteren Handgriff.
- Seite 14 4.3.2 Aufstellen des Gerätes Achten Sie beim Aufstellen des Gerätes auf eine waagerechte und stabile, ebe- ne Standfläche. Beachten Sie bei der Aufstellung und Positionierung des Gerätes die vorgeschriebenen Sicherheitsabstände: vorne (Luftaustritts-Seite) 3,1 m hinten (Lufteintritts-Seite) 1,2 m seitlich (rechts und links) 1,2 m oben 1,2 m Tab. 3: Mindest-Sicherheitsabstände 4.3.3 Gerät tanken Schalten Sie das Gerät aus bevor Sie mit dem Tankvorgang beginnen. Beginnen Sie erst mit dem Tankvorgang, wenn das Gerät vollständig abgekühlt ist. Öffnen Sie den Tankdeckel. Tanken Sie das Gerät erst, wenn es endgültig und stabil positioniert ist. Füllen Sie langsam sauberes EL Heizöl oder Diesel ein bis der Zeiger fast auf „F” zeigt. Schließen Sie dann den Tankdeckel wieder. Verwenden Sie auf keinen Fall Biodiesel. F üllen Sie mindestens 5 l Brennstoff ein, damit die Versorgung des Brenners gewährleistet ist. Um ein Auslaufen von Brennstoff zu ver- meiden, füllen Sie den Tank nicht ganz voll. B ei Temperaturen unter 5 °C kann es bei der Treibstoffansaugung zu Problemen kommen, wenn Sie EL Heizöl verwenden. Um dies zu ver- meiden, empfehlen wir bei Temperaturen unter 5 °C die Verwendung...
- Seite 15 Bitte beachten Sie, dass nach längere Lagerung die Verbrennung von Diesel und EL-Heizöl beeinträchtigt sein kann. Die längere Lagerung vom Kraftstoff kann zu einer Ablagerung im Tank führen. 4.3.4 Gerät anschließen Schließen Sie das Gerät an eine geerdete, durch einen FI-Schutzschalter abge- sicherte Steckdose (220 -240 V ~ 50 Hz) an. Stellen Sie sicher, dass der Lüfter einwandfrei funktioniert. 5. Betriebsanleitung 5.1 Geräteübersicht Abb. 2: Geräteübersicht Nr. Bezeichnung 1 Luftauslassöffnung 2 Kraftstofftank 3 Füllstandsanzeige 15/40...
- Seite 16 Nr. Bezeichnung 4 Tankdeckel 5 Netzstecker 6 Druckanzeige 7 Lüftungsschutzgitter 8 Kabelaufwicklung 9 Ein-/Ausschalter 10 Drehknopf für Thermostat 11 Handgriff vorne 12 Handgriff hinten 13 Display 14 Radstützrahmen 15 Ablassstöpsel Tab.4: Gerätebeschriftung 5.2 Inbetriebnahme 1. N achdem Sie das Gerät aufgestellt und aufgetankt haben (siehe Kapitel 3.3), kann es in Betrieb genommen werden: Schalten Sie hierzu das Gerät ein, indem Sie den Ein-/Ausschalter auf die Position „I” bringen.
- Seite 17 2. Ziehen Sie den Netzstecker und warten Sie ca. 10 Sekunden. 3. V ergewissern Sie sich, dass die Ein- und Auslasswege (Geräteöffnungen vor- ne und hinten) frei sind. 4. Stecken Sie dann den Netzstecker wieder ein. 5. S chalten Sie das Gerät erneut an, indem Sie den Ein-/Ausschalter in die Po- sition „I” bringen. Im Falle einer Fehlzündung oder Überhitzung wird das Gerät automa- tisch blockiert. Hinweise zur Beseitigung von Störungen finden Sie in Kapitel 5.4. 5.2.1 Funktionsweise Thermostat 1. S chließen Sie den Stecker in einer Steckdose, die mit FI-Schutzschalter aus- gestattet ist, an, stellen die Temperatur ein, setzen Sie den Netzschalter auf Position „I“. Die Kontrolllampe leuchtet (Wenn die eingestellte Tempera- tur niedriger als die Raumtemperatur ist, leuchtet die Lampe nicht.). Der Zündtrafo fängt an, kontinuierlich anzuzünden. Nach 6 Sekunden startet der Motor. Die Temperatur-Anzeige zeigt „On“ an. Nach weiteren 2 Sekunden wird die eingestellte Temperatur angezeigt. Nach 4-maligem Blinken wird die Raumtemperatur angezeigt.
- Seite 18 Wenn die interne Temperatur zu hoch ist, unterbricht der interne Thermo- schutzschalter die Funktion: Motor und Zündtrafo stoppen und die Kontroll- lampe blinkt. Das Display zeigt „E3“-Fehler an. Der Ein-/Ausschalter muss von der Position „I“ auf Position „O“ gedreht werden. Danach in ca. 10 Mi- nuten (nachdem der Thermoschutzschalter sich zurückgesetzt hat) muss es wieder auf „I“ umgestellt werden. Der Prozess fängt neu an. 5. W enn die Verbindung des Temperaturfühlers abgebrochen ist, zeigt das Dis- play „E2“-Fehler an. Die Kontrolllampe blinkt. Bitte wenden Sie sich an ROWI an, um eine Lösung dazu zu bekommen. Wenn die Verbindung wieder her- gestellt ist, ist die Störung beseitigt. 6. S chutz gegen Stromausfall: wenn ein plötzlicher Stromausfall antritt oder wenn der Stecker direkt abgezogen wird, muss der Einschalter von „I“ auf „O“ gesetzt werden. Nachdem das Netz wieder hergestellt ist oder der Ste- cker wieder angeschlossen ist, zeigt das Display „E0“-Fehler. Die Kontrolllam- pe blinkt. Beim Neustart muss der Ein-/Ausschalter wieder von Position „O“...
- Seite 19 Schützen Sie das Öl-Heizgebläse vor Staub, Schmutz und Insekten. Decken Sie das Gerät mit einer Plastikfolie ab, damit es vor Verunreinigungen und dadurch hervorgerufenen Beschädigungen und Funktionsstörungen geschützt ist. 5.5 Wiederverpacken für private Transportzwecke Zur Vermeidung von Transportschäden verpacken Sie das Gas-Heizgebläse im Falle eines Transportes immer in der Originalverpackung. Achten Sie darauf, dass das Gerät hinreichendausgepolstert und vor Stößen geschützt ist. Vermei- den Sie die Verwendung von Styropor- und Papierschnipsel. 6. Reinigung und Instandhaltung durch Benutzer 6.1 Sicherheitsmaßnahmen Beginnen Sie mit den Instandhaltungs- und Reinigungsarbeiten erst, wenn das Gerät vollständig abgekühlt ist. Ziehen Sie den Netzstecker, bevor Sie mit den Wartungsarbeiten beginnen. 6.2. Reinigung 6.2.1 Oberflächenreinigung Zum Schutz vor Verunreinigungen sollte das Gerät nach jedem Gebrauch mit einer Plastikfolie abgedeckt werden.
- Seite 20 6.2.2 Tankreinigung Spülen Sie den Kraftstofftank niemals mit Wasser aus! Treibstoffablagerungen können den Treibstofffilter blockieren. Reinigen Sie deshalb regelmäßig (ca. alle 200 Betriebsstunden) den Tank. 6.2.3 Luftfilterreinigung Abb. 3: Filterreinigung Reinigen Sie den Luftansaugfilter (siehe Abb. 3) regelmäßig. Dabei hängt das Zeitintervall zwischen den Reinigungen stark von der Umgebungsbedingung ab. Bei Geräten, die in staubiger Umgebung betrieben werden, muss der Luft- filter häufiger gereinigt werden als bei Geräten, die überwiegend in staubfreier Umgebung verwendet werden: 1. Lösen Sie die Schrauben der oberen Gehäuseabdeckung. 2. Nehmen Sie die obere Gehäuseabdeckung und das Lüftungsschutzgitter ab. 3. E ntfernen Sie den Luftansaugfilter (siehe Abb. 3) und reinigen diesen mit Wasser und Seife. Lassen Sie den Filter vor dem Einbau gut trocknen.
- Seite 21 6.2.4 Reinigung Lüfterrad Das Lüfterrad sollte je nach Gebrauch ca. einmal in der Heizsaison gereinigt werden. Entfernen Sie mit Hilfe eines feuchten Reinigungstuch den angesam- melten Staub und Dreck. Üben Sie dabei nicht zu viel Druck aus um das Lüfter- rad nicht zu verbiegen. Schraube Motorwelle Lüfterrad Abb. 4: Lüfterrad 6.2.5 Brennerkopf reinigen Brennerkopf ausbauen 1. Entfernen Sie die Zündkabel. 2. L ösen Sie die Krafftstoffleitung und die Druckluftleitung und ziehe Sie diese ab. 3. Drehen Sie die Schrauben des Brennerkopfes heraus. 4. Nehmen Sie den Brennerkopf ab. Brennerkopf Schraube Elektrode...
- Seite 22 Düse reinigen 1. Führen Sie die Schritte 1-4 „Brennerkopf ausbauen” auf Seite 22 aus. 2. E ntfernen Sie die Zündelektroden mit Halterung indem Sie die Schrauben lösen. 3. Lösen Sie die Düse mit Hilfe eines Sechskantschlüssels. 4. R einigen Sie die Düse mit Preßluft. Achten Sie dabei die Luft in umgekehrter Wirkrichtung durch die Düse zu blasen. Brennerkopf Düse Anschluss Kraftstoffleitung Anschluss Druckluftleitung Abb. 6: Brennerkopf Stellen Sie nach jeder Reperatur den Elektrodenabstand neu ein (sie- he „Einstellung Zündelektroden”) Einstellung Zündelektroden Nach Beendigung der Reinigungsarbeiten bauen Sie alle Elemente in umge- kehrter Reihenfolge wieder an. Achten Sie dabei beim Einbau der Zündelektro- den den Abstand von 3 - 4 mm einzuhalten.
- Seite 23 Brennkammer erhöht wird, der zur Deformierung und zum anteiligen Schmelzen der Brennkammer führen kann! 2) L äuft das Gerät unter dem Druck von 0,345 bar nicht ordnungsgemäß, erhö- hen Sie nicht den Druck, sondern lokalisieren Sie den Fehler! 6.3 Instandhaltung Beachten Sie, dass bei Reparatur- und Wartungsarbeiten ausschließ- lich Originalteile verwendet werden dürfen. Wenden Sie sich ggf. an das ROWI Service-Center (siehe Kapitel 8). 6.4 Fehlersuche und Reparatur Störung Mögliche Ursache(n) Abhilfe Der Motor springt Kein Strom oder zu nied- Stellen Sie sicher, dass nicht an.
- Seite 24 Störung Mögliche Ursache(n) Abhilfe Thermoschutzschalter Schalten Sie das Gerät schaltet sich ein. aus und stellen Sie die Ursache der Überhit- zung fest. Stellen Sie si- cher, dass die Ein- und Auslasswege der Luft frei sind. Warten Sie 10 Minuten, bis sich das Gerät wieder abgekühlt hat, bevor Sie es erneut einschalten. Das Netzkabel oder die Wechseln Sie das Netz- Sicherung ist defekt. kabel bzw. die Siche- rung aus.
- Seite 25 Störung Mögliche Ursache(n) Abhilfe Das Gerät schal- Der Druck ist nicht richtig Überprüfen Sie den tet während des eingestellt. Druck (Seite 24) Betriebes ab. Die Verschmutzter Luftan- Reinigen oder ersetzen LED-Lampe blinkt, saug-, Luftaustritts- oder Sie die Filter. im Display er- Feinschmutzfilter. scheint „E1“ Verschmutzer Kraftstoff- Reinigen Sie den Filter filter. und tauschen Sie ihn bei Bedarf aus. Verschmutze Düse.
- Seite 26 Störung Mögliche Ursache(n) Abhilfe Das Gerät springt Zu wenig, falscher oder Tanken Sie das Gerät nicht an oder der schmutziger Brennstoff langsam mit sauberem Motor läuft nur im Tank. EL Heizöl oder Diesel. kurze Zeit. Die Der Druck ist nicht richtig Überprüfen Sie den LED-Lampe blinkt, eingestellt. Druck (Seite 204) im Display er- scheint „E1“ Korrodierte Zündelet- Reinigen oder ersetzen roden oder falscher Ab- Sie die Zündelektroden stand der Zündkontakte.
- Seite 27 Störung Mögliche Ursache(n) Abhilfe Der Ventilator Die eingestellte Tempera- Stellen Sie mit Hilfe des schaltet nicht ein. tur am Thermostat ist zu Drehknopfs eine höhe- Netzspannung ist niedrig. re Temperatur ein. vorhanden , der Die Verbindung zwischen Überprüfen Sie die Ein-/Ausschalter Steuerplatine und Motor Verbindung zwischen steht auf Position ist unterbrochen. Steuerplatine und Mo- I. Die LEDLampe tor (siehe Schaltplan blinkt, im Display Kapitel 7.5).
- Seite 28 Tab.5: Fehlerdiagnose Reinigung und Instandhaltung durch qualifizierte Personen Wartungsarbeiten, die nicht in Kapitel 6.2 - 6.3 aufgeführt sind, dürfen nur durch das ROWI Service-Center (siehe Kapitel 8) durchgeführt werden. Bei Wartungsarbeiten innerhalb der ersten 24 Monate, die von nicht durch ROWI autorisierten Personen und Unternehmen durchgeführt wurden, verfallen sämtliche Gewährleistungsansprüche. 7.1 Sicherheitsmaßnahmen Ziehen Sie den Netzstecker, bevor Sie mit den Wartungsarbeiten beginnen.
- Seite 29 Zum Schutz vor Verunreinigungen sollte das Öl-Heizgebläse nach jedem Ge- brauch abgedeckt werden. 7.3 Instandhaltung Beachten Sie, dass bei Reparatur- und Wartungsarbeiten ausschließlich Originalteile verwendet werden dürfen. Wenden Sie sich ggf. an das ROWI Service- Center (siehe Kapitel 8). 7.4 Fehlersuche und Reparatur Die im folgenden aufgelisteten Teile müssen regelmäßig ausgetauscht werden, um die Funktionsfähigkeit des Gerätes zu erhalten. Beachten Sie, dass es sich bei diesen Teilen um sogenannte Verschleißteile handelt, die nicht im Gewähr- leistungsumfang enthalten sind. 1. Filter austauschen Tauschen Sie den Luftansaugfilter und den Luftaustrittsfilter spätestens alle 12 Monate aus. 2. Elektroden austauschen Tauschen Sie bei Bedarf die Elektroden aus.
- Seite 30 7.5 Schaltplan Abb. 9: Schaltplan 8. Gewährleistung 8.1 Umfang ROWI räumt dem Eigentümer dieses Produktes eine Gewährleistung von 24 Monaten ab Kaufdatum ein. In diesem Zeitraum werden an dem Gerät festge- stellte Material- oder Produktionsfehler vom ROWI Service-Center kostenlos behoben. Ausgeschlossen von der Gewährleistung sind Fehler, die nicht auf Material- oder Produktionsfehlern beruhen, z. B. Transportschäden jeglicher Art Fehler infolge unsachgemäßer Installation/Inbetriebnahme Fehler infolge eines nicht bestimmungsgemäßen Gebrauchs Fehler infolge vorschriftswidriger Behandlung F ehler infolge unsachgemäß ausgeführter Reparaturen oder Reparaturver- suche durch nicht von ROWI autorisierte Personen und/oder Unternehmen 30/40...
- Seite 31 Bedienungsanleitung nach. In Kapitel 7.3 finden Sie entspre- chende Hinweise zur Beseitigung von Funktionsstörungen. 2. Service-Formular Z ur Vereinfachung der Serviceabwicklung füllen Sie das dem Produkt bei- liegende Service-Formular bitte in Druckbuchstaben vollständig aus, bevor Sie mit dem ROWI Service-Center Kontakt aufnehmen. So haben Sie alle benötigten Informationen griffbereit. 3. Telefonische Kontaktaufnahme Rufen Sie beim ROWI Service-Center an. Das ROWI Service-Team erreichen Sie unter: 07253 9460-40 (Montag – Freitag: 8.00 – 18.00 Uhr)
- Seite 32 G erät verpacken: Verpacken Sie das Gerät in der Originalverpackung. Sor- gen Sie dafür, dass es hinreichend ausgepolstert und vor Stößen geschützt ist. Transportschäden sind nicht Bestandteil des Gewährleistungsumfangs. Kaufbeleg hinzufügen: Legen Sie unbedingt den Kaufbeleg bei. Nur bei Vorliegen des Kaufbelegs kann die Service-Leistung ggf. im Rahmen der Ge- währleistung abgewickelt werden. Service-Formular beilegen: Legen Sie das ausgefüllte Service-Formular der Transportverpackung bei. G erät einsenden: Erst nach Rücksprache mit dem ROWI Service-Center senden Sie das Gerät frei Haus (bis 30 kg) an folgende Adresse: ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Service-Center Augartenstraße 3 76698 Ubstadt-Weiher 9. Ersatz- und Ausstattungsteile Bitte beachten Sie, dass einige Ersatzteile bei ROWI nicht erhältlich bzw. nicht einzeln austauschbar sind. Geben Sie bei Ihrer Bestellung stets neben der Er- satzteilnummer auch die Gerätebezeichnung durch. Weitere Informationen...
- Seite 33 Abb. 10: Explosionszeichnung Pos. Bezeichnung Artikelnummer Treibstofftank-Aufbau 4 03 04 0519 Ablassstöpsel 4 03 04 0520 Treibstoffanzeige 4 03 04 0521 33/40...
- Seite 34 Pos. Bezeichnung Artikelnummer Treibstofffilter 4 03 04 0522 Tankverschluss 4 03 04 0523 Netzkabel 4 03 04 0524 Ein-/Ausschalter 4 03 04 0525 Fensteranzeige 4 03 04 0526 Drehknopf Thermostat 4 03 04 0527 Luftleitung 4 03 04 0528 Thermostat-Grenzregler 4 03 04 0529 Brennkammer 4 03 04 0530 Fotozellen-Klammer 4 03 04 0531 Treibstoffleitung...
- Seite 35 Pos. Bezeichnung Artikelnummer Nippel 4 03 04 0548 Kondensator 4 03 04 0549 Lüfter-Aufbau 4 03 04 0550 Zünder 4 03 04 0551 Rechte Abdeckung 4 03 04 0552 Linke Abdeckung 4 03 04 0553 Lüfter-Abdeckung 4 03 04 0554 Hauptleiterplatten-Aufbau 4 03 04 0555 Sicherung 4 03 04 0556 Kippmutter 4 03 04 0557...
- Seite 36 10. Entsorgung Die Verpackung sowie sämtliche Verpackungsmaterialien bestehen aus um- weltfreundlichen, zu 100 % recyclingfähigen Materialien. Korrekte Entsorgung dieses Produktes Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zu- geführt werden sollten und um der Umwelt bzw. der menschlichen Ge- sundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz. 11.
- Seite 37 S chäden die durch Nichtbeachtung der Gebrauchsanleitung entstehen, z.B. Anschluss an eine falsche Netzspannung oder Nichtbeachtung der Monta- geanleitung Komplett oder teilweise demontierte Geräte 37/40...
- Seite 38 38/40...
- Seite 39 39/40...
- Seite 40 ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3 76698 Ubstadt-Weiher GERMANY Telefon +49 7253 9460-0 +49 7253 9460-60 E-Mail info@rowi.de www.rowi.de...
