- Seite 1 Operating Instructions Fronius Verto 15.0 / 18.0 208-240 25.0 / 27.0 30.0 / 33.3 36.0 480 Bedienungsanleitung 42,0426,0490,DE 004-18042024...
-
Seite 3: Inhaltsverzeichnis
Erklärung Sicherheitshinweise Allgemeines Umgebungsbedingungen Qualifiziertes Personal Angaben zu Geräuschemissions-Werten EMV-Maßnahmen Datensicherheit Urheberrecht Schutzerdung (PE) Allgemeine Informationen Fronius Verto Gerätekonzept Lieferumfang Bestimmungsgemäße Verwendung Thermisches Konzept Fronius Solar.web Lokale Kommunikation Personen- und Geräteschutz Warnhinweise am Gerät Zentraler NA-Schutz WSD (Wired Shut Down) - Seite 4 Inbetriebnahme-Assistent Werkseinstellungen wiederherstellen Event-Log Information Lizenzmanager Support Kommunikation Netzwerk Modbus Fernsteuerung Fronius Solar API Internet Services Sicherheits- und Netzanforderungen Länder-Setup Wechselrichter-Codes in Solar.SOS beantragen Einspeisebegrenzung I/O-Leistungsmanagement Anschluss-Schema - 4 Relais Einstellungen I/O-Leistungsmanagement - 4 Relais Anschluss-Schema - 3 Relais Einstellungen I/O-Leistungsmanagement - 3 Relais...
- Seite 5 Reinigung Sicherheit Entsorgung Garantiebestimmungen Fronius Werksgarantie Statusmeldungen und Behebung Anzeige Statusmeldungen Technische Daten Verto 15.0 208‑240 Verto 18.0 208‑240 Verto 25.0 Verto 27.0 Verto 30.0 Verto 33.3 Verto 36.0 480 WLAN Überspannungs-Schutzeinrichtung DC Verto 25.0 - 27.0 SPD Typ 1+2 Überspannungs-Schutzeinrichtung DC Verto 25.0 - 27.0 SPD Typ 1...
-
Seite 6: Sicherheitsvorschriften
Sicherheitsvorschriften Erklärung Si- WARNUNG! cherheitshinwei- Bezeichnet eine möglicherweise gefährliche Situation. ▶ Wenn sie nicht gemieden wird, können Tod oder schwerste Verletzungen die Folge sein. VORSICHT! Bezeichnet eine möglicherweise schädliche Situation. ▶ Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzun- gen sowie Sachschäden die Folge sein. -
Seite 7: Umgebungsbedingungen
Die Positionen der Sicherheits- und Gefahrenhinweise am Gerät sind dem Kapitel „Warnhinweise am Gerät“ der Bedienungsanleitung Ihres Gerätes zu entnehmen. Störungen, die die Sicherheit beeinträchtigen, vor dem Einschalten des Gerätes beseitigen. Umgebungsbe- Betrieb oder Lagerung des Geräts außerhalb des angegebenen Bereichs gilt als dingungen nicht bestimmungsgemäß. -
Seite 8: Urheberrecht
Urheberrecht Das Urheberrecht an dieser Bedienungsanleitung verbleibt beim Hersteller. Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung. Änderungen vorbehalten. Der Inhalt der Bedienungsanleitung begründet keiner- lei Ansprüche seitens des Käufers. Für Verbesserungsvorschläge und Hinweise auf Fehler in der Bedienungsanleitung sind wir dankbar. Schutzerdung Verbindung eines Punktes im Gerät, System oder in der Anlage zur Erde zum (PE) -
Seite 9: Allgemeine Informationen
Allgemeine Informationen... -
Seite 11: Fronius Verto

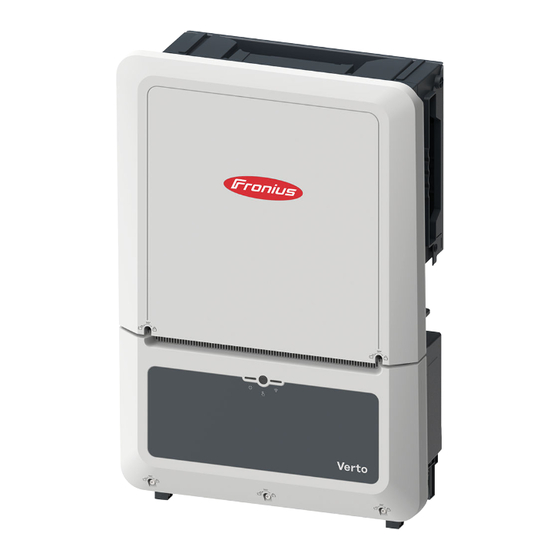

Fronius Verto Gerätekonzept Der Wechselrichter wandelt den von den Solarmodulen erzeugten Gleichstrom in Wechselstrom um. Dieser Wechselstrom wird synchron zur Netzspannung in das öffentliche Netz eingespeist. Der Wechselrichter ist für die Anwendung in netzgekoppelten Photovoltaik-Anla- gen vorgesehen. Der Wechselrichter überwacht automatisch das öffentliche Stromnetz. Bei ab- normen Netzverhältnissen stellt der Wechselrichter den Betrieb sofort ein und... -
Seite 12: Bestimmungsgemäße Verwendung
Die Lüftungsschlitze nicht abdecken, auch nicht teilweise. ▶ Sicherstellen, dass die Umgebungsluft zu jeder Zeit ungehindert durch die Lüftungsschlitze des Wechselrichters strömen kann. Fronius So- Mit Fronius Solar.web bzw. Fronius Solar.web Premium kann die PV-Anlage vom lar.web Anlagenbesitzer sowie Installateur einfach überwacht und analysiert werden. Der... -
Seite 13: Lokale Kommunikation
Wechselrichter übermittelt bei entsprechender Konfiguration die Daten wie z. B. Leistung, Erträge, Verbrauch und Energiebilanz an Fronius Solar.web. Näher In- Solar.web - Monitoring & Analyse. formationen unter Die Konfiguration erfolgt über den Inbetriebnahme-Assistenten siehe Kapitel stallation mit der App auf Seite... -
Seite 14: Personen- Und Geräteschutz
Personen- und Geräteschutz Warnhinweise Am Wechselrichter befinden sich technische Daten, Warnhinweise und Sicher- am Gerät heitssymbole. Diese Warnhinweise und Sicherheitssymbole dürfen weder ent- fernt noch übermalt werden. Die Hinweise und Symbole warnen vor Fehlbedie- nung, die zu schwerwiegende Personen- und Sachschäden führen kann. Symbole am Leistungsschild: CE-Kennzeichnung - bestätigt das Einhalten der zutreffenden EU- Richtlinien und Verordnungen. -
Seite 15: Zentraler Na-Schutz
Text des Warnhinweises: WARNUNG! Ein elektrischer Schlag kann tödlich sein. Vor dem Öffnen des Geräts dafür sor- gen, dass Ein- und Ausgangsseite spannungsfrei und getrennt sind. Zentraler NA- Der Wechselrichter bietet die Möglichkeit, die integrierten AC-Relais als Kuppel- Schutz schalter in Verbindung mit einem zentralen NA-Schutz zu verwenden (gemäß VDE-AR-N 4105:2018:11 §6.4.1). -
Seite 16: Überspannungsschutz
Bedienelemente und Anschlüsse Anschlussbe- reich Push-in Anschlussklemme WSD (Wired Shut Down) Push-in Anschlussklemmen Datenkommunikations-Bereich (Modbus) Push-in Anschlussklemmen Datenkommunikations-Bereich (digitale Ein- und Ausgänge) 5-polige AC-Anschlussklemme Kabeldurchführung/Kabelverschraubung AC Überspannungsschutz AC SPD Optionale Kabeldurchführung Erdungs-Klemmbolzen Kabeldurchführung/Kabelverschraubung Datenkommunikations-Bereich (10) Hutschiene (Montagemöglichkeit für Drittanbieter-Komponenten) (11) DC-Anschlüsse MC4 (12) Überspannungsschutz DC SPD... -
Seite 17: Pv Anschlüsse
PV Anschlüsse Erdungselektro- Der Erdungselektroden-Bolzen bie- den-Bolzen tet die Möglichkeit, weitere Kompo- nenten zu erden, wie z. B.: AC-Kabel Modulaufständerung Erdspieß Falls weitere Erdungsmöglichkeiten benötigt werden, können dafür passen- de Klemmen an der Hutschiene mon- tiert werden. Monta- Im Anschlussbereich steht Platz für gemöglichkeit die Montage von Drittanbieter-Kompo- für Drittanbie-... -
Seite 18: Dc-Trennschalter
DC-Trennschal- Der DC-Trennschalter verfügt über 2 Schalterstellungen: Ein / Aus. WICHTIG! In den Schalterstellungen Aus kann der Wechselrichter mit einem han- delsüblichen Vorhängeschloss gegen Einschalten gesichert werden. Hierfür sind die nationalen Bestimmungen zu berücksichtigen. Datenkommuni- kations-Bereich *Nicht in Verwendung Zeigt den Betriebszustand des Wech- Betriebs-LED selrichters an. - Seite 19 Zur Bedienung des Wechselrichters. Optischer Sensor Siehe Kapitel Button-Funktionen und LED Statusanzeige auf Seite 20. Zeigt den Zustand der Verbindung Kommunikations-LED des Wechselrichters an. LAN 1 Ethernet-Anschluss für die Daten- kommunikation (z. B. WLAN-Router, Hausnetzwerk oder für die Inbetrieb- nahme mit einem Laptop siehe Kapitel Installation mit dem Browser auf Sei- te 50).
-
Seite 20: Button-Funktionen Und Led Statusanzeige
Über die Betriebs-LED wird nen und LED der Zustand des Wechselrich- Statusanzeige ters angezeigt. Bei Störungen sind die einzelnen Schritte im Fronius Solar.web live App durchzuführen. WLAN access point Der optische Sensor wird 3-6 sec. Quit Service Message durch Berühren mit einem Fin- ger betätigt. -
Seite 21: Interne Schematische Verschaltung Der Ios
LED Statusanzeige Der Wechselrichter zeigt einen kritischen Status an und es findet kein Einspeisevorgang statt. leuchtet rot Die Netzwerkverbindung wird über WPS hergestellt. 2x = WPS Suchmodus. blinkt grün Die Netzwerkverbindung wird über WLAN AP herge- stellt. 1x = WLAN AP Suchmodus (30 Minuten aktiv). blinkt blau Die Netzwerkverbindung ist nicht konfiguriert. - Seite 22 12 V DC 500 mA 12 V TYP A Strombegrenzung...
-
Seite 23: Überspannungs-Schutzeinrichtung Spd
Es gibt die Möglichkeit einer digitalen Anzeige, wenn ein SPD aus- gelöst hat. Für die Einstellung dieser Funktion, siehe PDF „SPD Auslösung / Temporary SPD Triggering“ im Service & Support Bereich auf www.fronius.com WICHTIG! Nach Einstellung der oben beschriebenen Funktion reagiert der Wechselrichter auch, wenn das 2-polige Signalkabel der Überspannungs-Schutzeinrichtung un-... -
Seite 25: Installation
Installation... -
Seite 27: Allgemeines
Allgemeines Benötigtes Werkzeug Wasserwaage Stift Schraubendreher TX20 Drehmomentschlüssel ISK 5 mm Drehmomentschlüssel M32, M50 Abisolierwerkzeug für Kabel und Drähte Multimeter zum Messen von Spannung Smartphone, Tablet oder PC zum Einrichten des Wechselrichter Bohrmaschine Schnellver- Zur Montage des Anschlussbereich- schluss-System Deckels sowie des Frontdeckels wird ein Schnellverschluss-System (3) ein- gesetzt. -
Seite 28: Kompatibilität Von Systemkomponenten
Kompatibilität Alle verbauten Komponenten in der PV-Anlage müssen kompatibel sein und die von Systemkom- notwendigen Konfigurationsmöglichkeiten aufweisen. Die verbauten Komponen- ponenten ten dürfen die Funktionsweise der PV-Anlage nicht einschränken oder negativ beeinflussen. HINWEIS! Risiko durch nicht und/oder eingeschränkt kompatible Komponenten in der PV- Anlage. -
Seite 29: Standort-Wahl Und Montagelage
Standort-Wahl und Montagelage Standort-Wahl Bei der Standort-Wahl für den Wechselrichter folgende Kriterien beachten: des Wechselrich- ters Installation nur auf fes- tem, nicht brennbarem Untergrund. Max. Umgebungstempe- raturen: -40 °C - +60 °C Relative Luftfeuchtigkeit: 0 - 100 % Bei Einbau des Wechselrichters in einen Schaltschrank oder einen ähnlichen abgeschlossenen Raum mit Zwangsbelüftung für eine ausreichende Wärmeab- fuhr sorgen. -
Seite 30: Montagelage Des Wechselrichters
Den Wechselrichter an einer geschützten Position montieren, z. B. unterhalb der Solarmodule, oder unter einem Dachvor- sprung. Der Wechselrichter darf über einer Seehöhe von 4 000 m nicht mehr montiert und betrieben werden. 4001 m Den Wechselrichter nicht montieren: im Einzugsbereich von Ammoniak, ätzenden Dämpfen, Säuren oder Salzen (z. - Seite 31 Der Wechselrichter ist für eine horizontale Montagelage oder 90° für die Montage auf einer schrägen Fläche geeignet. 10° Den Wechselrichter nicht montieren: auf einer schrägen Fläche mit den Anschlüssen nach oben überhängend mit den Anschlüssen nach unten an der Decke...
-
Seite 32: Montagehalterung Montieren Und Wechselrichter Einhängen
Montagehalterung montieren und Wechselrichter einhängen Auswahl des Be- Je nach Untergrund entsprechende Befestigungsmaterialien verwenden sowie festigungsmate- die Empfehlung der Schraubendimension für die Montagehalterung beachten. rials Der Monteur ist für die richtige Auswahl des Befestigungsmaterials selbst verant- wortlich. Beschaffenheit Die Montagehalterung (Symbolbild) der Montagehal- dient gleichzeitig als Schablone. -
Seite 33: Wechselrichter An Der Montagehalterung Einhängen
Wechselrichter Seitlich am Wechselrichter befinden an der Montage- sich integrierte Haltegriffe, die das An- halterung heben/Einhängen erleichtern. einhängen Den Wechselrichter von oben in die Montagehalterung einhängen. Die Anschlüsse müssen dabei nach unten zeigen. Den unteren Bereich des Wechselrich- ters in die Snap-In-Haken der Monta- gehalterung drücken, bis der Wechsel- richter auf beiden Seiten mit einem hörbaren Klick einrastet. -
Seite 34: Voraussetzungen Für Den Anschluss Des Wechselrichters
Voraussetzungen für den Anschluss des Wechsel- richters Anschluss von An den AC-Anschlüssen können auch Aluminiumkabel angeschlossen werden. Aluminiumka- beln HINWEIS! Beim Anschließen von Aluminiumkabeln: ▶ nationale und internationale Richtlinien zum Anschließen von Aluminiumka- beln berücksichtigen ▶ Um die Aluminium-Litzen vor Oxidation zu schützen, diese mit einem dafür geeignetem Fett einfetten. -
Seite 35: Zulässige Kabel Für Den Datenkommunikations-Anschluss
AWG 26 - 16 AWG 26 - 16 AWG 26 - 16 LAN-Anschlüsse Fronius empfiehlt mindestens CAT 5 STP (Shielded Twisted Pair) Kabel und eine maximale Distanz von 100 m (109 yd). Kabeldurchmes- Bei serienmäßiger Kabelverschraubung M32 mit großem Reduzierstück (grün):... -
Seite 36: Maximale Wechselstromseitige Absicherung
Typ A aus. In Einzelfällen und abhängig von den lo- kalen Gegebenheiten können jedoch Fehlauslösungen des Fehlerstrom- Schutzschalters Typ A auftreten. Aus diesem Grund empfiehlt Fronius, unter Berücksichtigung der nationalen Be- stimmungen einen für Frequenzum- richter geeigneten Fehlerstrom- Schutzschalter mit mindestens 100 mA Auslösestrom. -
Seite 37: Wechselrichter Am Öffentlichen Netz Anschließen (Ac-Seite)
Wechselrichter am öffentlichen Netz anschließen (AC-Seite) Sicherheit WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Vor der Installation und Inbetriebnahme die Installationsanleitung und Be- dienungsanleitung lesen. ▶ Die Inbetriebnahme des Wechselrichters darf nur durch geschultes Personal und nur im Rahmen der technischen Bestimmungen erfolgen. - Seite 38 Den Leitungs-Schutzschalter aus- schalten. Sicherstellen, dass sich der DC-Tren- ner in der Schalterstellung „Aus“ be- findet. Die 6 Schrauben der Abdeckung des Anschlussbereichs mit einem Schrau- bendreher (TX20) und einer 180°-Dre- hung nach links lösen. Die Abdeckung des Anschlussbereichs vom Gerät nehmen. Von den Einzelleitern 16 mm abisolie- ren.
-
Seite 39: Wechselrichter Am Öffentlichen Netz Anschließen Mit Pen-Leiter (Ac-Seite)
Mehr Informationen zur Kabelver- schraubung siehe Kapitel Kabeldurch- messer des AC-Kabels auf Seite 35. Phasenleiter Phasenleiter Phasenleiter Neutralleiter Schutzleiter Die Überwurfmutter der Kabelver- schraubung mit einem Drehmoment von 6 ‑ 7 Nm befestigen. Wechselrichter In ungeerdeten Netzen, z. B. IT-Netzen (isolierte Netze ohne Schutzleiter), ist am öffentlichen der Betrieb des Wechselrichters nicht möglich. - Seite 40 Den Leitungs-Schutzschalter aus- schalten. Sicherstellen, dass sich der DC-Tren- ner in der Schalterstellung „Aus“ be- findet. Die 6 Schrauben der Abdeckung des Anschlussbereichs mit einem Schrau- bendreher (TX20) und einer 180°-Dre- hung nach links lösen. Die Abdeckung des Anschlussbereichs vom Gerät nehmen. Von den Einzelleitern 16 mm abisolie- ren.
- Seite 41 Mehr Informationen zur Kabelver- schraubung siehe Kapitel Kabeldurch- messer des AC-Kabels auf Seite 35. HINWEIS! Der PEN-Leiter muss mit permanent blau markierten Enden gemäß den nationa- len Bestimmungen ausgeführt sein. PEN-Leiter - Variante: Klemme auf Hutschiene PEN-Leiter - Variante: Erdungsbolzen Die Überwurfmutter der Kabelver- schraubung mit einem Drehmoment von 6 ‑...
-
Seite 42: Pg-Verschraubung Tauschen
PG-Verschrau- bung tauschen... -
Seite 43: Solarmodul-Stränge Am Wechselrichter Anschließen
Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Die Inbetriebnahme sowie Wartungs- und Service-Tätigkeiten im Leistungs- teil des Wechselrichters darf nur von Fronius-geschultem Service-Personal und nur im Rahmen der technischen Bestimmungen erfolgen. ▶ Vor der Installation und Inbetriebnahme die Installationsanleitung und Be-... -
Seite 44: Pv-Generator Allgemein
WARNUNG! Gefahr durch Netzspannung und DC-Spannung von den Solarmodulen, die Licht ausgesetzt sind. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Sämtlichen Anschluss-, Wartungs- und Service-Tätigkeiten dürfen nur dann durchgeführt werden, wenn AC- und DC-Seite vom Wechselrichter span- nungsfrei sind. ▶... - Seite 45 Mit einem geeigneten Messgerät die Spannung und Polarität der DC-Verka- belung überprüfen. VORSICHT! Gefahr durch Verpolung an den An- schlussklemmen. Schwere Sachschäden am Wechsel- richter können die Folge sein. ▶ Polarität der DC-Verkabelung mit einem geeigneten Messgerät prüfen. ▶ Spannung mit einem geeigneten Messgerät prüfen (max.
-
Seite 46: Datenkommunikations-Kabel Anschließen
Datenkommunikations-Kabel anschließen Datenkommuni- WICHTIG! kations-Kabel Wenn Datenkommunikations-Kabel in den Wechselrichter eingeführt werden, fol- verlegen gende Punkte beachten: Je nach Anzahl und Querschnitt der eingeführten Datenkommunikations-Ka- bel die entsprechenden Blindstopfen aus dem Dichtungseinsatz entfernen und die Datenkommunikations-Kabel einsetzen. In freie Öffnungen am Dichtungseinsatz unbedingt die entsprechenden Blindstopfen einsetzen. - Seite 47 Datenkabel zuerst durch die Über- wurfmutter der Kabelverschraubung und danach durch die Gehäuseöffnung führen. Dichtungsring zwischen der Überwurf- mutter und der Gehäuseöffnung ein- setzen. Die Datenkabel in die Ka- belführung der Dichtung eindrücken. Danach die Dichtung bis zur Unterkan- te der Kabelverschraubung hinein- drücken.
-
Seite 48: Wsd (Wired Shut Down) Installieren
WSD (Wired WICHTIG! Shut Down) in- Die Push-in Anschlussklemme WSD im stallieren Anschlussbereich des Wechselrichters wird ab Werk standardmäßig mit einer Überbrückung ausgeliefert. Bei der In- stallation einer Auslöseeinrichtung oder einer WSD-Kette muss die Überbrückung entfernt werden. Beim ersten Wechselrichter mit angeschlossener Auslöseeinrichtung in der WSD-Kette muss sich der WSD-Schalter auf Position 1 (Primärgerät) befinden. -
Seite 49: Wechselrichter Schließen Und In Betrieb Nehmen
Wechselrichter schließen und in Betrieb nehmen Anschlussbe- Die Abdeckung auf den Anschlussbe- reich/ reich setzen. Die 6 Schrauben mit ei- Gehäusedeckel nem Schraubendreher (TX20) und ei- des Wechselrich- ner 180°-Drehung nach rechts befesti- ters schließen gen. und in Betrieb nehmen Den Gehäusedeckel von oben am Wechselrichter einhängen. -
Seite 50: Installation Mit Der App
Falls das Länder-Setup nachträglich geändert werden muss, wenden Sie sich an Ihren Installateur / Technischen Support. Installation mit Für die Installation wird die App „Fronius Solar.start“ benötigt. Abhängig von der App dem Endgerät, mit dem die Installation durchgeführt wird, ist die App auf der je- weiligen Plattform erhältlich. - Seite 51 Die Verbindung zum Wechselrichter in den Netzwerkeinstellungen herstellen (der Wechselrichter wird mit dem Namen „FRONIUS_“ und der Seriennum- mer des Geräts angezeigt). Das Passwort vom Leistungsschild eingeben und bestätigen. WICHTIG! Für die Passwort-Eingabe unter Windows 10 muss zuerst der Link „Verbin- dung stattdessen unter Verwendung eines Netzwerksicherheitsschlüssel“...
-
Seite 52: Wechselrichter Stromlos Schalten Und Wieder Einschalten
Wechselrichter stromlos schalten und wieder ein- schalten Wechselrichter Den Leitungs-Schutzschalter aus- stromlos schal- schalten. ten und wieder DC-Trenner auf Schalterstellung einschalten „Aus“ schalten. Für die Wieder-Inbetriebnahme des Wechselrichters die zuvor angeführten Arbeitsschritte in umgekehrter Rei- henfolge ausführen. -
Seite 53: Einstellungen - Benutzeroberfläche Des Wechselrichters
Einstellungen - Benutzer- oberfläche des Wechselrichters... -
Seite 55: Benutzereinstellungen
Benutzereinstellungen Benutzeranmel- Die Benutzeroberfläche des Wechselrichters im Browser aufrufen. dung Im Menübereich „Anmelden“ mit Benutzernamen und Passwort anmelden, oder im Menübereich „Benutzer“ die Schaltfläche „Benutzeranmeldung“ kli- cken und mit Benutzernamen und Passwort anmelden. WICHTIG! Abhängig von der Berechtigung des Benutzers können Einstellungen in den ein- zelnen Menübereichen getätigt werden. -
Seite 56: Gerätekonfiguration
Für einen einwandfreien Betrieb mit weiteren Energie-Erzeugern ist es wichtig, dass der Fronius Smart Meter am Einspeisepunkt montiert ist. Der Wechselrich- ter und weitere Erzeuger müssen über den Fronius Smart Meter mit dem öffent- lichen Netz verbunden sein. Diese Einstellung hat auch Auswirkung auf das Verhalten des Wechselrichters in der Nacht. -
Seite 57: Demand Response Modes (Drm)
Mode Beschreibung Information DRM Pin DRM2 Import P ≤ 50 % derzeit nicht unterstützt DRM 2/6 DRM3 Import P ≤ 75 % derzeit nicht unterstützt DRM 3/7 & * ≥ 0 % DRM4 Import P ≤ 100 derzeit nicht unterstützt DRM 4/8 DRM5 Export P... - Seite 58 Generell reicht für diesen Fall ein Fehlerstrom-Schutzschalter Typ A aus. In Ein- zelfällen und abhängig von den lokalen Gegebenheiten können jedoch Fehl- auslösungen des Fehlerstrom-Schutzschalters Typ A auftreten. Aus diesem Grund empfiehlt Fronius, unter Berücksichtigung der nationalen Bestimmungen einen für Frequenzumrichter geeigneten Fehlerstrom-Schutzschalter mit min- destens 100 mA Auslösestrom.
- Seite 59 „Iso Warnung“ Parameter Wertebereich Beschreibung „Iso Warnung“ Die Isolationswarnung ist deaktiviert. Die Isolationswarnung ist aktiviert. Bei einem Isolationsfehler wird eine War- nung ausgegeben. „Modus der Iso- Genau Die Isolationsüberwachung erfolgt mit lationsmes- höchster Genauigkeit und der gemessene sung“ Isolationswiderstand wird auf der Benut- zeroberfläche des Wechselrichters ange- zeigt.
-
Seite 60: System
Die Schaltfläche „Speichern“ klicken. Update Alle verfügbaren Updates werden auf der Produktseite sowie in dem Bereich der „Download Suche“ unter www.fronius.com bereitgestellt. Firmware Aktualisierung Die Firmware-Datei in das „Datei hier ablegen“ Feld ziehen, oder über „Datei auswählen“ auswählen. Update wird gestartet. -
Seite 61: Information
Information In diesem Menübereich werden alle Informationen zum System und die aktuellen Einstellungen angezeigt. Als PDF speichern Die Schaltfläche „Als PDF speichern“ klicken. Die Information mit dem „Häkchen“ neben der Information einzeln oder mit dem Häkchen „Alle auswählen“ auswählen. Dateinamen in das Eingabefeld eingeben und auf die Schaltfläche „Spei- chern“... -
Seite 62: Support
Support-User aktivieren Die Schaltfläche „Support-User aktivieren“ klicken. Der Support-User ist aktiviert. WICHTIG! Der Support-User ermöglicht ausschließlich dem Fronius Technical Support über eine gesicherte Verbindung, Einstellungen am Wechselrichter vorzunehmen. Über die Schaltfläche „Support-User Zugang beenden“ wird der Zugang deakti- viert. Support-Info erstellen (für Fronius Support) „Support-Info erstellen“... -
Seite 63: Kommunikation
Im Fall der Verwendung einer Firewall für ausgehende Verbindungen müssen die nachfolgenden Protokolle, Server-Adressen und Ports für die erfolgreiche Da- tenübertragung erlaubt sein: Tcp fronius-se-iot.azure-devices.net:8883 Tcp fronius-se-iot-telemetry.azure-devices.net:8883 Tcp fronius-se-iot-telemetry.azure-devices.net:443 Udp sera-gen24.fronius.com:1194 (213.33.117.120:1194) Tcp cure-se.fronius.com:443 Tcp firmware-download.fronius.com:443 Tcp froniusseiot.blob.core.windows.net:443 Tcp provisioning.solarweb.com:443 Upd/Tcp 0.time.fronius.com:123 Bei Verwendung von FRITZ!Box-Produkten muss der Internetzugang unbegrenzt und uneingeschränkt konfiguriert sein. -
Seite 64: Modbus
WPS am WLAN-Router aktivieren (siehe Dokumentation des WLAN-Routers). Schaltfläche „Start“ klicken. Die Verbindung wird automatisch hergestellt. Auf der Benutzeroberfläche des Wechselrichters anmelden. Netzwerk-Details und Verbindung zu Fronius Solar.web überprüfen Nach dem Verbinden sollte der Status der Verbindung überprüft werden (siehe Services“ auf Seite 67). Kapitel „Internet WLAN-Netzwerk auswählen und verbinden:... - Seite 65 Parität Das Paritätsbit kann zur Paritätskontrolle genutzt werden. Diese dient der Erkennung von Übertragungsfehlern. Ein Paritätsbit kann dabei eine be- stimmte Anzahl von Bits absichern. Der Wert (0 oder 1) des Paritätsbits muss beim Sender berechnet werden und wird beim Empfänger mithilfe der gleichen Berechnung überprüft.
-
Seite 66: Fernsteuerung
Eine aktive Internetverbindung des Wechselrichters ist Voraus- setzung dafür. Es werden Daten der Anlage übermittelt. Fronius Solar Die Fronius Solar API ist eine IP-basierte, offene JSON-Schnittstelle. Wenn sie aktiviert ist, können IOT-Geräte im lokalen Netzwerk ohne Authentifizierung auf Wechselrichter-Informationen zugreifen. Aus Sicherheitsgründen ist die Schnitt- stelle ab Werk deaktiviert und muss aktiviert werden, wenn sie für eine Anwen-... -
Seite 67: Internet Services
Solar API übernommen. Bei Anlagen mit einer Version unterhalb von 1.14.x ist die Solar API aktiviert, oberhalb dieser Version ist sie deaktiviert, kann aber im Menü ein- und ausgeschaltet werden. Aktivieren der Fronius Solar API Auf der Benutzeroberfläche des Wechselrichters im Menübereich „Kommunika- tion“... -
Seite 68: Sicherheits- Und Netzanforderungen
Wechselrichter- Der Menübereich „Länder-Setup“ ist ausschließlich für Installateure/Service- Codes in So- Techniker von autorisierten Fachbetrieben bestimmt. Der für diesen Menübe- lar.SOS beantra- reich erforderliche Wechselrichter-Zugangscode kann im Fronius Solar.SOS-Por- tal beantragt werden. Wechselrichter-Codes in Solar.SOS beantragen: Im Browser solar-sos.fronius.com aufrufen Mit dem Fronius-Account einloggen Rechts oben auf das Dropdown-Menü... -
Seite 69: Einspeisebegrenzung
Die Einspeisebegrenzung berücksichtigt dabei den Eigenverbrauch im Haushalt, bevor die Leistung eines Wechselrichters reduziert wird: Ein individuelles Limit kann eingestellt werden. Ein Fronius Smart Meter kann an der Modbus Push-in Anschlussklemme des Datenkommunikations-Bereichs an den Anschlüssen M0/M1- / M0/M1+ für Modbus Daten angeschlossen werden. - Seite 70 Beispiel 1: „Limit pro Phase - Schwächste Phase“ (Einstellwert: 1 000 W) - sy- metrisch Phase 1 Phase 2 Phase 3 Gesamt Max. mögliche Produktion [W] 10 000 10 000 10 000 30 000 Eingestellter Wert 1 000 3 000 „Limit pro Phase“...
- Seite 71 Falls kein Zähler im System vorhanden oder ausgefallen ist, limitiert der Wech- selrichter die Einspeiseleistung auf den eingestellten Wert. Beispiel: Einspeisebegrenzung (ohne Berücksichtigung der Wirkungsgrade) PV-Anlage an Fronius Wechselrichter 30 000 W Lasten im Haus 1 000 W Maximal erlaubte Einspeiseleistung des gesamten Sys-...
-
Seite 72: Anschluss-Schema - 4 Relais
Steuerungsprioritäten Zum Einstellen der Steuerungsprioritäten für den Rundsteuer-Signalempfänger, der Einspeisebegrenzung und die Steuerung über Modbus. 1 = höchste Priorität, 3 = niedrigste Priorität Anschluss-Sche- Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechsel- ma - 4 Relais richters können gemäß Anschluss-Schema miteinander verbunden werden. Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal- empfänger wird mindestens ein CAT 5 Kabel empfohlen und die Schirmung muss einseitig an der Push-in Anschlussklemme des Datenkommunikations-Bereichs... -
Seite 73: I/O-Leistungsmanagement
Einstellungen I/O Power Management I/O-Leistungs- V+/GND management - 4 None None Relais None None None DNO Feedback None not used None None DNO Rules IO control IO control Rule 1 IO control IO control Active Power Power Factor (cos φ) DNO Feedback Rule 2 Active Power... -
Seite 74: Anschluss-Schema - 3 Relais
Anschluss-Sche- Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechsel- ma - 3 Relais richters können gemäß Anschluss-Schema miteinander verbunden werden. Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal- empfänger wird mindestens ein CAT 5 Kabel empfohlen und die Schirmung muss einseitig an der Push-in Anschlussklemme des Datenkommunikations-Bereichs (SHIELD) angeschlossen werden. -
Seite 75: Einstellungen I/O-Leistungsmanagement - 3 Relais
Einstellungen I/O Power Management I/O-Leistungs- V+/GND management - 3 None None Relais None None None DNO Feedback None not used None None DNO Rules IO control IO control Rule 1 IO control None Active Power Power Factor (cos φ) DNO Feedback Rule 2 Active Power Power Factor (cos φ) -
Seite 76: Anschluss-Schema - 2 Relais
Anschluss-Sche- Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechsel- ma - 2 Relais richters können gemäß Anschluss-Schema miteinander verbunden werden. Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal- empfänger wird mindestens ein CAT 5 Kabel empfohlen und die Schirmung muss einseitig an der Push-in Anschlussklemme des Datenkommunikations-Bereichs (SHIELD) angeschlossen werden. -
Seite 77: Einstellungen I/O-Leistungsmanagement - 2 Relais
Einstellungen I/O Power Management I/O-Leistungs- V+/GND management - 2 None None Relais None None None DNO Feedback None not used None None DNO Rules IO control IO control Rule 1 None None Active Power Power Factor (cos φ) DNO Feedback Rule 2 Active Power Power Factor (cos φ) -
Seite 78: Anschluss-Schema - 1 Relais
Anschluss-Sche- Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechsel- ma - 1 Relais richters können gemäß Anschluss-Schema miteinander verbunden werden. Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal- empfänger wird mindestens ein CAT 5 Kabel empfohlen und die Schirmung muss einseitig an der Push-in Anschlussklemme des Datenkommunikations-Bereichs (SHIELD) angeschlossen werden. -
Seite 79: Einstellungen I/O-Leistungsmanagement - 1 Relais
Einstellungen I/O Power Management I/O-Leistungs- V+/GND management - 1 None None Relais None None None DNO Feedback None not used None None DNO Rules IO control None Rule 1 None None Active Power Power Factor (cos φ) DNO Feedback Rule 2 Active Power Power Factor (cos φ) DNO Feedback... - Seite 80 f max Test zum Überprüfen der maximalen Netzfrequenz f min Test zum Überprüfen der minimalen Netzfrequenz f max alt Test zum Überprüfen einer alternativen maximalen Netzfre- quenz f min alt Test zum Überprüfen einer alternativen minimalen Netzfre- quenz U outer min Test zum Überprüfen der minimalen äußeren Spannungen U longT.
-
Seite 81: Anhang
Anhang... -
Seite 83: Pflege, Wartung Und Entsorgung
Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Der Anschlussbereich darf nur von lizenzierten Elektro-Installateuren geöff- net werden. ▶ Der separate Bereich der Leistungsteile darf nur durch Fronius-geschultes Servicepersonal geöffnet werden. ▶ Vor sämtlichen Anschlussarbeiten dafür sorgen, dass AC- und DC-Seite vor dem Wechselrichter spannungsfrei sind. -
Seite 84: Garantiebestimmungen
Garantiebestimmungen Fronius Werks- Detaillierte, länderspezifische Garantiebedingungen sind im Internet erhältlich: garantie www.fronius.com/solar/garantie Um die volle Garantielaufzeit für Ihren neu installierten Fronius Wechselrichter oder Speicher zu erhalten, registrieren Sie sich bitte unter: www.solarweb.com. -
Seite 85: Statusmeldungen Und Behebung
Primärgerät) stellen. WARNUNG! Gefahr durch fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Einbau und Anschluss einer Überspannungs-Schutzeinrichtung SPD darf nur von Fronius-geschultem Service-Personal und nur im Rahmen der techni- schen Bestimmungen erfolgen. ▶ Sicherheitsvorschriften beachten. -
Seite 86: Technische Daten
Technische Daten Verto 15.0 Eingangsdaten 208‑240 Maximale Eingangsspannung 1 000 V (bei 1 000 W/m² / -10 °C im Leerlauf) Eingangsspannung beim Einschalten 150 V MPP-Spannungsbereich 180 - 870 V Anzahl MPP-Controller Maximaler Eingangsstrom (I DC max 28 / 28 / 28 / 28 A... - Seite 87 Ausgangsdaten Nenn-Scheinleistung 15 kVA Nennfrequenz 50 / 60 Hz Maximaler Ausgangsstrom / Phase 53,7 A Anfangs-Kurschlusswechselstrom / Phase I “ 53,7 A Leistungsfaktor cos phi 0 - 1 ind./cap. Netzanschluss 3~ (N)PE 208 / 120 V 3~ (N)PE 220 / 127 V 3~ (N)PE 240 / 139 V Maximale Ausgangsleistung 15 kW...
-
Seite 88: Verto 18.0 208
Schutzeinrichtungen Überlastverhalten Arbeitspunkt-Verschie- bung Leistungsbegrenzung Aktive Inselerkennung Frequenzverschiebungs- Methode AFCI integriert F-I-AFPE-1-4/4-2 AFPE (AFCI) Klassifizierung (gemäß IEC63027) Vollständige Abdeckung Integriert AFPE 1 überwachter String pro Eingangs-Port 4/4 Eingangs-Ports pro Kanal (AFPE1 für MPP1 & MPP2: 4, AFPE2 für MPP3 & MPP4: 4) 2 überwachte Kanäle Verto 18.0 Eingangsdaten... - Seite 89 Eingangsdaten Grenzwert und Auslösezeit der plötzlichen Feh- 30 / 300 mA / ms lerstrom-Überwachung (bei Auslieferung) 60 / 150 mA / ms 90 / 40 mA / ms Grenzwert und Auslösezeit der kontinuierlichen 300 / 300 mA / ms Fehlerstrom-Überwachung (bei Auslieferung) Einstellbarer Bereich der kontinuierlichen Fehler- 30 - 1 000 mA strom-Überwachung...
-
Seite 90: Verto 25
Allgemeine Daten Zulässige Lagertemperatur - 40 °C - +70°C Relative Luftfeuchtigkeit 0 - 100% Schalldruck-Pegel 54,6 dB(A) (ref. 20 µPA) Schutzart IP66 Abmessungen (Höhe x Breite x Tiefe) 838,4 x 573,8 x 277,5 mm Gewicht 43 kg Wechselrichter Topologie nicht-isoliert trafolos Schutzeinrichtungen DC-Trennschalter integriert... - Seite 91 Eingangsdaten 120 A Max. Kurzschluss-Strom Gesamt 40 / 40 / 40 / 40 A PV1 / PV2 / PV3 / PV4 40 A pro Strang 150 A Gesamt SC PV 50 A / 50 A / 50 A / 50 A PV1 / PV2 / PV3 / PV4 Maximale PV-Feld Leistung (P ) Gesamt...
- Seite 92 Ausgangsdaten Nominale Ausgangsleistung 25 kW Nominaler Ausgangsstrom / Phase 37,9 / 36,2 / 32,8 / 30,1 A Klirrfaktor < 3 % AC-Überspannungskategorie A peak / Einschaltstrom A rms over ms Max. Ausgangs-Fehlerstrom pro Zeitdauer 42,2 A/ 29,4 ms Allgemeine Daten Nachtbetrieb Verlustleistung = Standby-Ver- 16 W brauch...
-
Seite 93: Verto 27.0
Schutzeinrichtungen F-I-AFPE-1-4/4-2 AFPE (AFCI) Klassifizierung (gemäß IEC63027) Vollständige Abdeckung Integriert AFPE 1 überwachter String pro Eingangs-Port 4/4 Eingangs-Ports pro Kanal (AFPE1 für MPP1 & MPP2: 4, AFPE2 für MPP3 & MPP4: 4) 2 überwachte Kanäle Verto 27.0 Eingangsdaten Maximale Eingangsspannung 1 000 V (bei 1 000 W/m²... - Seite 94 Eingangsdaten Zyklische Wiederholung der Isolationswider- 24 h stands-Prüfung (bei Auslieferung) Einstellbarer Bereich für die zyklische Wiederho- lung der Isolationswiderstands-Prüfung Ausgangsdaten Netzspannungs-Bereich 176 - 528 V Nenn-Netzspannung 220 | 230 | 254 | 277 Nennleistung 27 kW Nenn-Scheinleistung 27 kVA Nennfrequenz 50 / 60 Hz Maximaler Ausgangsstrom / Phase 53,7 A...
-
Seite 95: Verto 30
Allgemeine Daten Abmessungen (Höhe x Breite x Tiefe) 838,4 x 573,8 x 277,5 mm Gewicht 43 kg Wechselrichter Topologie nicht-isoliert trafolos Schutzeinrichtungen DC-Trennschalter integriert Kühlprinzip geregelte Zwangs- belüftung integriert RCMU DC-Isolationsmessung integriert Überlastverhalten Arbeitspunkt-Verschie- bung Leistungsbegrenzung Aktive Inselerkennung Frequenzverschiebungs- Methode AFCI integriert F-I-AFPE-1-4/4-2... - Seite 96 Eingangsdaten DC-Überspannungskategorie Max. Wechselrichter-Rückspeisestrom zum PV- 50 A Feld Max. Kapazität des PV-Generators gegen Erde 6 000 nF Grenzwert der Isolationswiderstands-Prüfung 34 kΩ zwischen PV-Generator und Erde (bei Ausliefe- rung) Einstellbarer Bereich der Isolationswiderstands- 34 - 10 000 kΩ Prüfung zwischen PV-Generator und Erde Grenzwert und Auslösezeit der plötzlichen Feh- 30 / 300 mA / ms lerstrom-Überwachung (bei Auslieferung)
-
Seite 97: Verto 33
Allgemeine Daten Nachtbetrieb Verlustleistung = Standby-Ver- 16 W brauch Europäischer Wirkungsgrad (360 / 615 / 870 V 97,25 / 97,80 / 97,45% Maximaler Wirkungsgrad 98,02% Schutzklasse EMV Emissionsklasse Verschmutzungsgrad Zulässige Umgebungstemperatur - 40 °C - +60°C Zulässige Lagertemperatur - 40 °C - +70°C Relative Luftfeuchtigkeit 0 - 100% Schalldruck-Pegel... - Seite 98 Eingangsdaten Eingangsspannung beim Einschalten 150 V MPP-Spannungsbereich 400 - 870 V Anzahl MPP-Controller Maximaler Eingangsstrom (I DC max 28 / 28 / 28 / 28 A PV1 / PV2 / PV3 / PV4 28 A pro Strang 120 A Max. Kurzschluss-Strom Gesamt 40 / 40 / 40 / 40 A PV1 / PV2 / PV3 / PV4...
- Seite 99 Ausgangsdaten Leistungsfaktor cos phi 0 - 1 ind./cap. Netzanschluss 3~ (N)PE 380 / 220 V 3~ (N)PE 400 / 230 V 3~ (N)PE 440 / 254 V 3~ (N)PE 480 / 277 V Maximale Ausgangsleistung 33,3 kW Nominale Ausgangsleistung 33,3 kW Nominaler Ausgangsstrom / Phase 50,5 / 48,3 / 43,7 / 40,1 A Klirrfaktor...
-
Seite 100: Verto 36.0 480
Schutzeinrichtungen AFCI integriert F-I-AFPE-1-4/4-2 AFPE (AFCI) Klassifizierung (gemäß IEC63027) Vollständige Abdeckung Integriert AFPE 1 überwachter String pro Eingangs-Port 4/4 Eingangs-Ports pro Kanal (AFPE1 für MPP1 & MPP2: 4, AFPE2 für MPP3 & MPP4: 4) 2 überwachte Kanäle Verto 36.0 480 Eingangsdaten Maximale Eingangsspannung 1 000 V... - Seite 101 Eingangsdaten Zyklische Wiederholung der Isolationswider- 24 h stands-Prüfung (bei Auslieferung) Einstellbarer Bereich für die zyklische Wiederho- lung der Isolationswiderstands-Prüfung Ausgangsdaten Netzspannungs-Bereich 176 - 528 V Nenn-Netzspannung 254 V | 277 V Nennleistung 36 kW Nenn-Scheinleistung 36 kVA Nennfrequenz 50 / 60 Hz Maximaler Ausgangsstrom / Phase 53,7 A Anfangs-Kurschlusswechselstrom / Phase I...
-
Seite 102: Wlan
Schutzeinrichtungen DC-Trennschalter integriert Kühlprinzip geregelte Zwangs- belüftung integriert RCMU DC-Isolationsmessung integriert Überlastverhalten Arbeitspunkt-Verschie- bung Leistungsbegrenzung Aktive Inselerkennung Frequenzverschiebungs- Methode AFCI integriert F-I-AFPE-1-4/4-2 AFPE (AFCI) Klassifizierung (gemäß IEC63027) Vollständige Abdeckung Integriert AFPE 1 überwachter String pro Eingangs-Port 4/4 Eingangs-Ports pro Kanal (AFPE1 für MPP1 & MPP2: 4, AFPE2 für MPP3 &... -
Seite 103: Überspannungs-Schutzeinrichtung Dc Verto 25.0 - 27.0 Spd Typ
Allgemeine Daten Schutzpegel (U 3,6 kV (sternförmige Montage) Kurzschluss-Festigkeit PV (I 15 kA scpv Trennvorrichtung Thermische Trennvorrichtung integriert Externe Sicherung keine Mechanische Eigenschaften Trennanzeige mechanische Anzeige (rot) Fernmeldung der Verbindungsunter- Ausgang am Wechselkontakt brechung Gehäusematerial Thermoplastik UL-94-V0 Prüfnormen IEC 61643-31 / EN 61643-31 Überspannungs- Allgemeine Daten Schutzeinrich-... -
Seite 104: Überspannungs-Schutzeinrichtung Dc Verto 30.0 - 33.3 Spd Typ
Allgemeine Daten Kurzschluss-Festigkeit PV (I 9 kA scpv Trennvorrichtung Thermische Trennvorrichtung integriert Externe Sicherung keine Mechanische Eigenschaften Trennanzeige mechanische Anzeige (nicht grün) Fernmeldung der Verbindungsunter- Ausgang am Wechselkontakt brechung Gehäusematerial Thermoplastik UL-94-V0 Überspannungs- Allgemeine Daten Schutzeinrich- Nennableit-Stoßstrom (I 20 kA tung DC Verto - 15 x 8/20 µs Impulse 30.0 - 33.3 SPD... -
Seite 105: Integrierter Dc-Trenner
Angegebene Werte sind Standard-Werte; je nach Anforderung und PV- Leistung sind diese Werte entsprechend anzupassen. Angegebener Wert ist ein Maximalwert; das Überschreiten des Maximal- wertes kann die Funktion negativ beeinflussen. ≥ I (STC) x 1,25 nach z. B.: IEC 60364-7-712, NEC SC PV SC max 2020, AS/NZS 5033:2021...
