Modulinstallation

Vorderseite
Mehr als 100
<Fall 1>
Mehr als 100 Mehr als 100
Mehr als 100
Vorderseite
Mehr als 100
Mehr als 100 Mehr als 100
Vorderseite

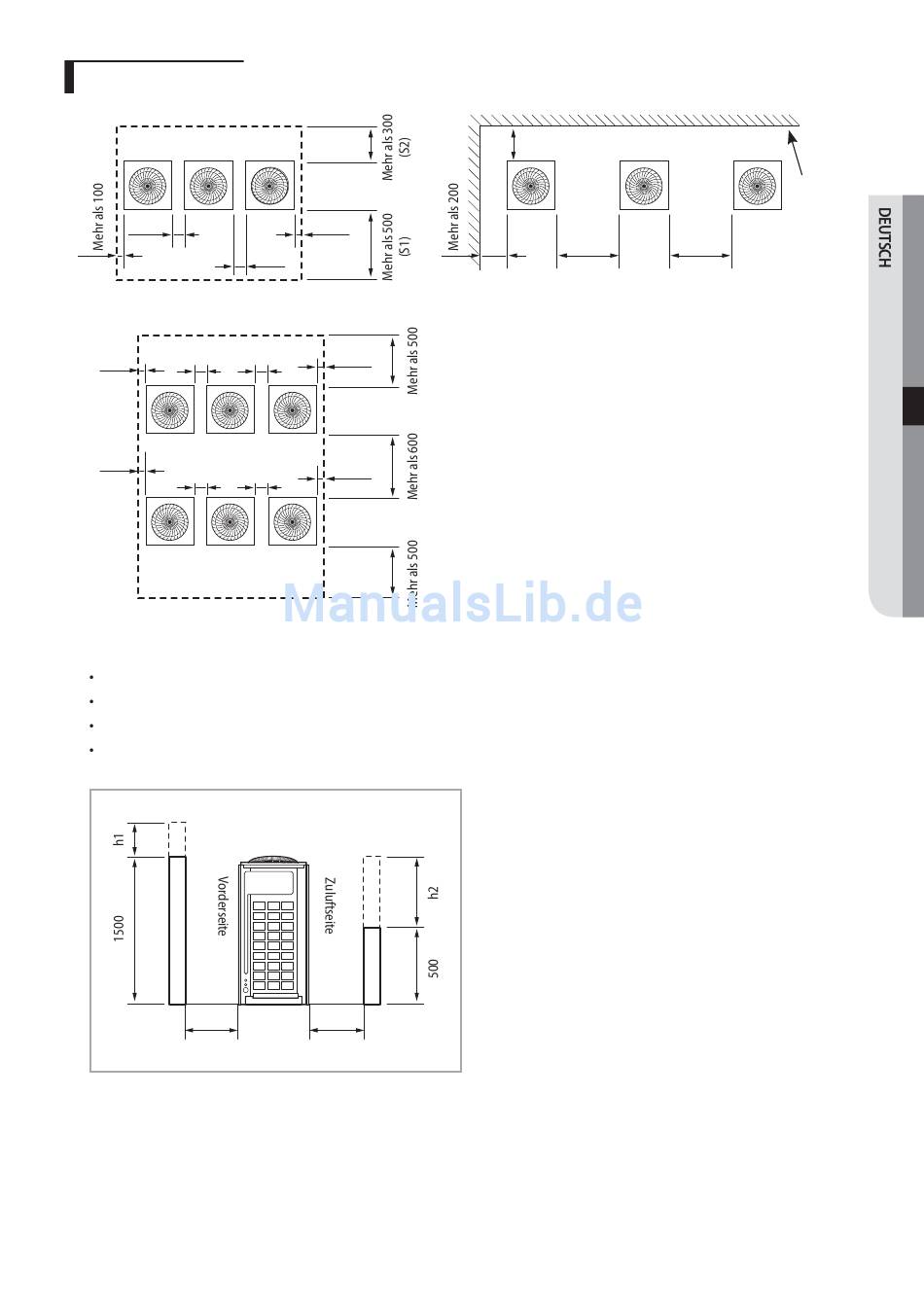

❋ Für <Fall 1> oder <Fall 3>
Die Wand an der Vorderseite darf nicht höher als 1500 mm sein.
Die Wand an der Lufteinlassseite darf nicht höher als 500 mm sein.
Die Höhe der seitlichen Wand ist nicht beschränkt.
Wenn die Wandhöhe einen bestimmten Wert überschreitet (h1, h2) muss die Servicefläche (S1, S2) zusätzlich [(h1) / 2, (h2) / 2:
Hälfte der überschrittenen Distanz] vergrößert werden.
S1+h1/2
Mehr als 100
Mehr als 100
Mehr als 100
Mehr als 100
<Fall 3>
(Einheit: mm)
S2+h2/2
Mehr als 300
Mehr als
Mehr als
Vorderseite
400
400
<Fall 2>
Höhe der
Wand bei
unbegrenzter
Konfiguration
