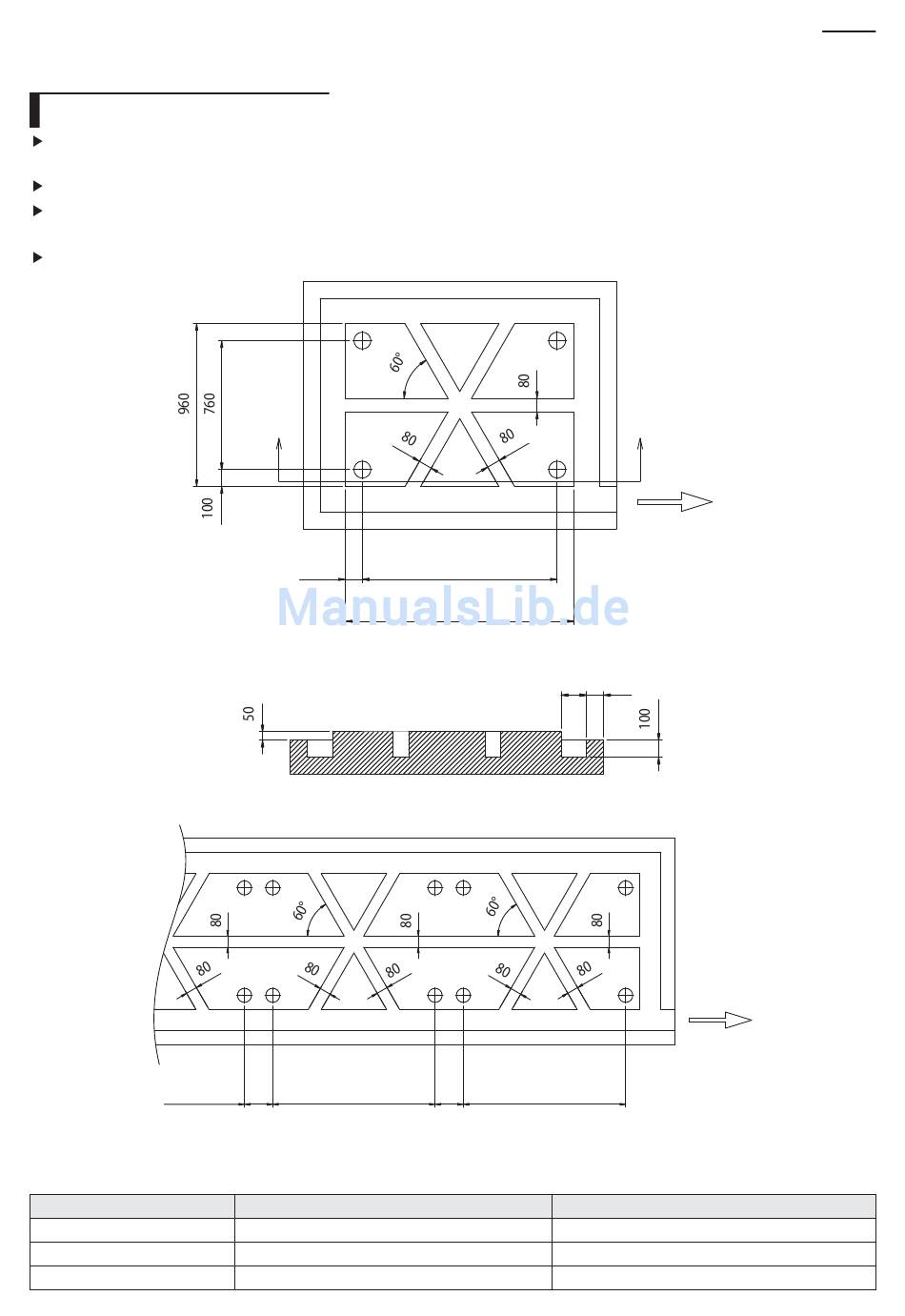

Aufbau des Fundaments und Einbau des Außengeräts
Beispiele für die Entwässerung
Um Beschädigungen und Risse zu verhindern, muss in die Betonkonstruktion der Entwässerung ein Drahtgeflecht oder eine
Armierung eingebracht werden.
Um ungehinderte Entwässerung sicherzustellen, sehen Sie eine Neigung von mehr als 1/50 vor.
Bauen Sie um das Außengerät herum eine Drainage, mit der verhindert wird, dass das Tauwasser (vom Außengerät) nicht
abfließt, überläuft oder in der Nähe des Aufstellorts gefriert.
Wenn das Außengerät auf dem Dach installiert ist, überprüfen Sie die Festigkeit und Wasserisolierung des Daches.
Klassifizierung
Modelle
A
B
12
X
100
<Entwässerung bei Einzelaufstellung>
<X-X'-SCHNITT>
200
B
<Entwässerung für die Modulinstallation>
Kleine Ausführung
AM080/100/120✴XVAG✴
940
740
B
A
150
100
200
B
AM140/160/180/200/220/240/260✴XVAG✴
(Einheit: mm)
X'
Richtung der Entwässerung
(Neigung 1/50)
Richtung der Entwässerung
(Neigung 1/50)
(Einheit: mm)
Große Ausführung
1.350
1.150
