1.2 Blockschaltbild (Abb. 1)
1.3 Beschreibung der Elemente und Verbindungen des Netzteils (Tab. 1, Abb. 2)
Tabelle 1. Elemente des Netzteilmoduls (siehe Abb. 2).
Nr. des Elements
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
HPSBOC10A24C

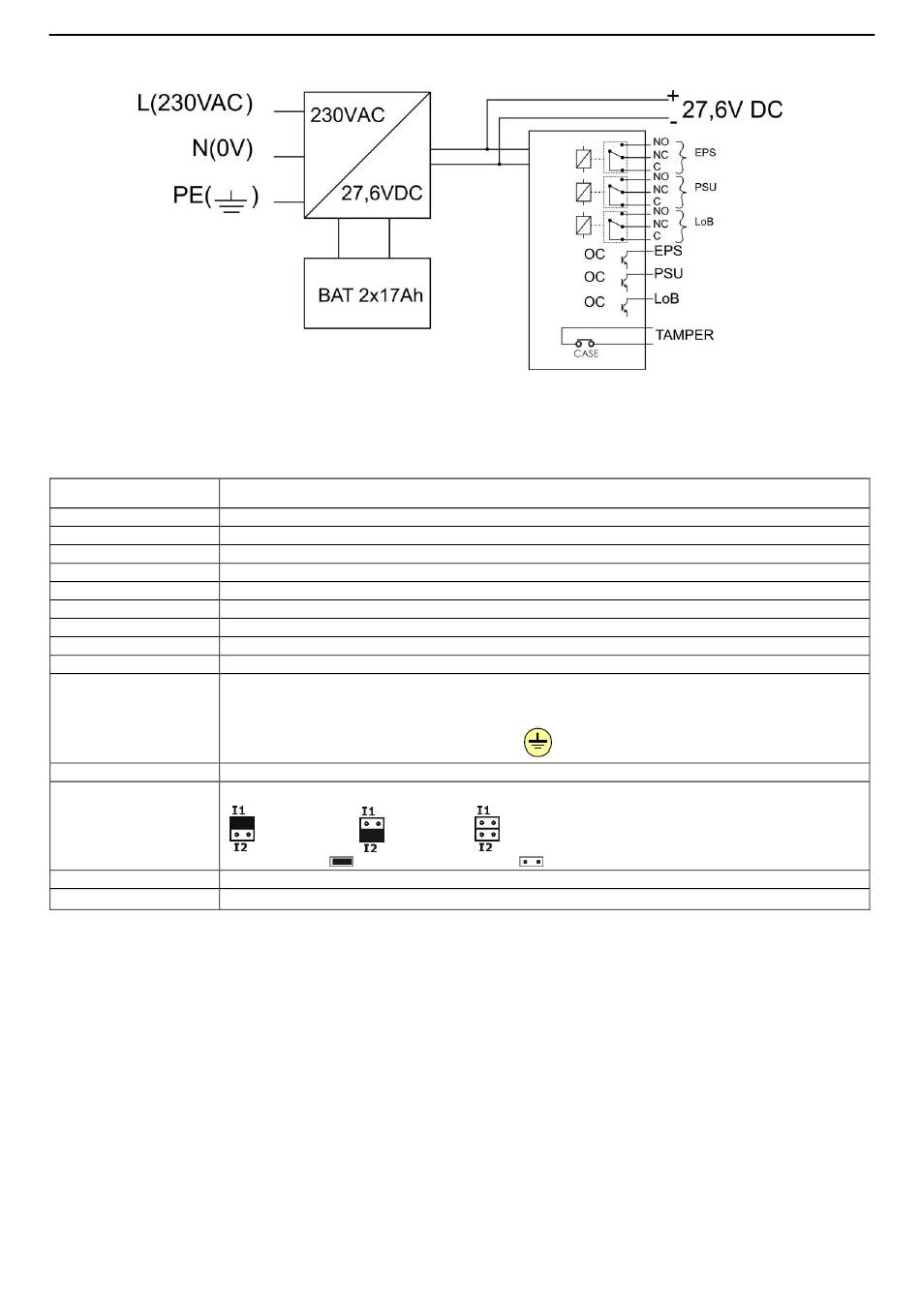

Abb. 1. Blockschaltbild des Netzteils.
LED-Diode – signalisiert über die AC-Spannung
LED-Diode – signalisiert über die DC-Ausgangsspannung
LED-Diode – signalisiert über die ordnungsgemäße Spannung des Akkus
EPS - technischer Ausgang der Netzstörung AC – Relais
PSU - technischer Ausgang der Netzteilstörung - Relais
LoB - technischer Ausgang der Akku-Niederspannung – Relais
EPS - technischer Ausgang der Netzstörung AC – OC-Typ
PSU - technischer Ausgang der Netzteilstörung - OC-Typ
LoB - technischer Ausgang der Akku-Niederspannung - OC-Typ
Verbindung:
+V, -V- DC-Ausgangsversorgung
+B, -B – Klemmen zum Anschluss der Akkumulatoren
L-N Anschluss der Versorgung 230V AC,
– Potentiometer, Einstellung der DC-Spannung
V
ADJ
Kurzschlussbrücke zur Auswahl des Ladestroms:
Ibat =1A,
Ibat=2A
Kurzschlussbrücke an ,
Beschreibung:
Akku-Kontakte: +BAT = rot, - BAT = schwarz
Optische LED-Signalisierung auf dem Vorderpaneel des Netzteils
Beschreibung
Anschluss des PE-Schutzes
Ibat=4A
Kurzschlussbrücke aus
3
