STIEBEL ELTRON WPIC Montageanweisung Seite 26

G
Nätimpedans:
3-fas/N/PE~400/50
3-fas/PE~400/50
PE
X3

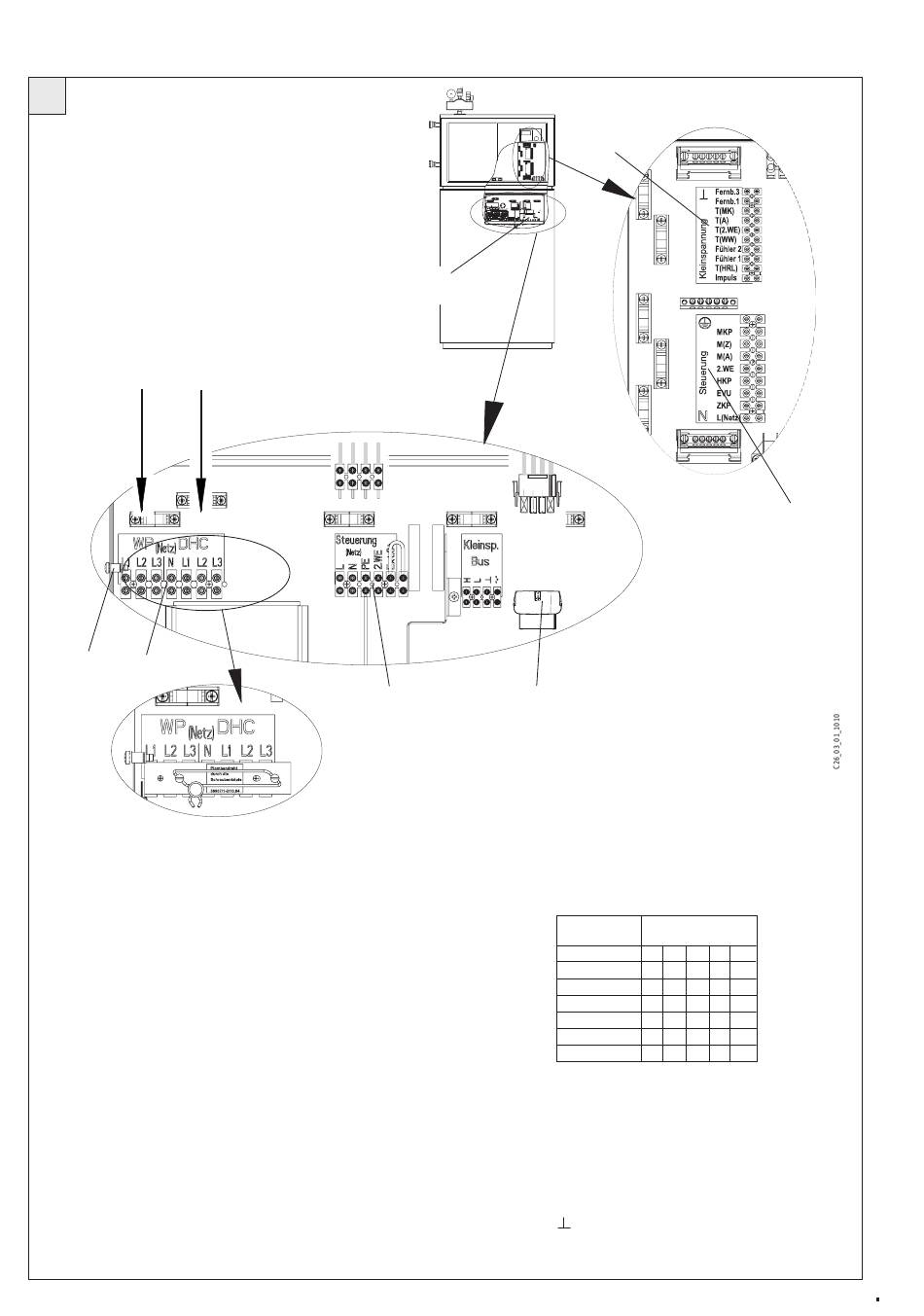

X1 Anslutningsklämma reglering
Nätanslutning: L, N, PE
Utgångar:
KOKP Kollektorkretspump och N, PE
MKP Shuntkretspump och N, PE
M(Z) Stäng shunten
M(A) Öppna shunten
Tillsatsvärme Tillsatsvärme och N, PE
HKP Radiatorkretspump och N, PE
ZKP Cirkulationskretspump och N, PE
Regleringångar:
Elleverantör L´ Frisignal elleverantör
X2 Anslutningsklämma, klenspänning
Fjärrk. 3 Fjärrkontroll 3
Fjärrk. 1 Fjärrkontroll 1
T(MK) Shuntkretstemperaturgivare och jord
T(A) Utetempgivare och jord
T(tillsatsvärme) Givare tillsatsvärme och jord
T(WW) Varmvattentemperaturgivare och jord
Impuls Impulsingång värmemängdmätning
Givare 2 Temp. givare värmepumpframledn. (värmemängd)
Temp. givare kollektor (vid solvärmeanslutning)
Givare 1 Temp. givare värmepumpreturledn. (värmemängd)
Temp. givare VV nedre (vid solvärmeanslutning)
T(HRL) Radiatorreturledningstemperaturgivare
26
De tre strömkretsarna värme-
pump, DHC och styrning måste
säkras var för sig.
Fasövervakningsrelä
= 0,296 Ω
Z
max
1-fas/N/PE~230/50
Stickkontakt X3
Ledning från kopp-
lingsplint
X4
X2
Stickkontakt X4
Bussledning från
reglercentral
X2
X3 Nätanslutning
WP Värmepump (kompressor)
L1, L2, L3, PE
DHC Kompletteringsvärme
N, L1, L2, L3, PE
Anslutnings- Kläm-
effekt beläggning
2,6 kW L1
3,0 kW L2
3,2 kW
5,6 kW L1 L2
5,8 kW L1
6,2 kW L2 L3 N PE
8,8 kW L1 L2 L3 N PE
Anslutningsklämma reglering
Förbindelseledning till stickkontakt X3 från kopplings-
plint i inomhusmodulen
(1/N/PE)
X2 Anslutningsplint, klenspänning
Bussledning med stickkontakt X4 från reglercentral
H BUS High
L Bus Low
BUS jord
" + " BUS " + " (ansluts ej)
KOKP/
Kühlen
X1
X4
N PE
N PE
L3 N PE
N PE
L3 N PE
