Till anslutningarna får enligt föreskrifterna
enbart följande ledningar användas.
Nätanslutningsledning
(kompressor):
Nätanslutningsledning (DHC):
Manöverledning (nät):
Manöverledning
(tillsatsvärme (DHC)):
Elledningarna måste dras in i inomhusmodu-
len från sidan genom lednings-
genomföringarna A .
Följ bruksanvisningen för reglercen-
WPMW
tralen WPM och kopplingsschemat i
montage-anvisningen för WPL.
F

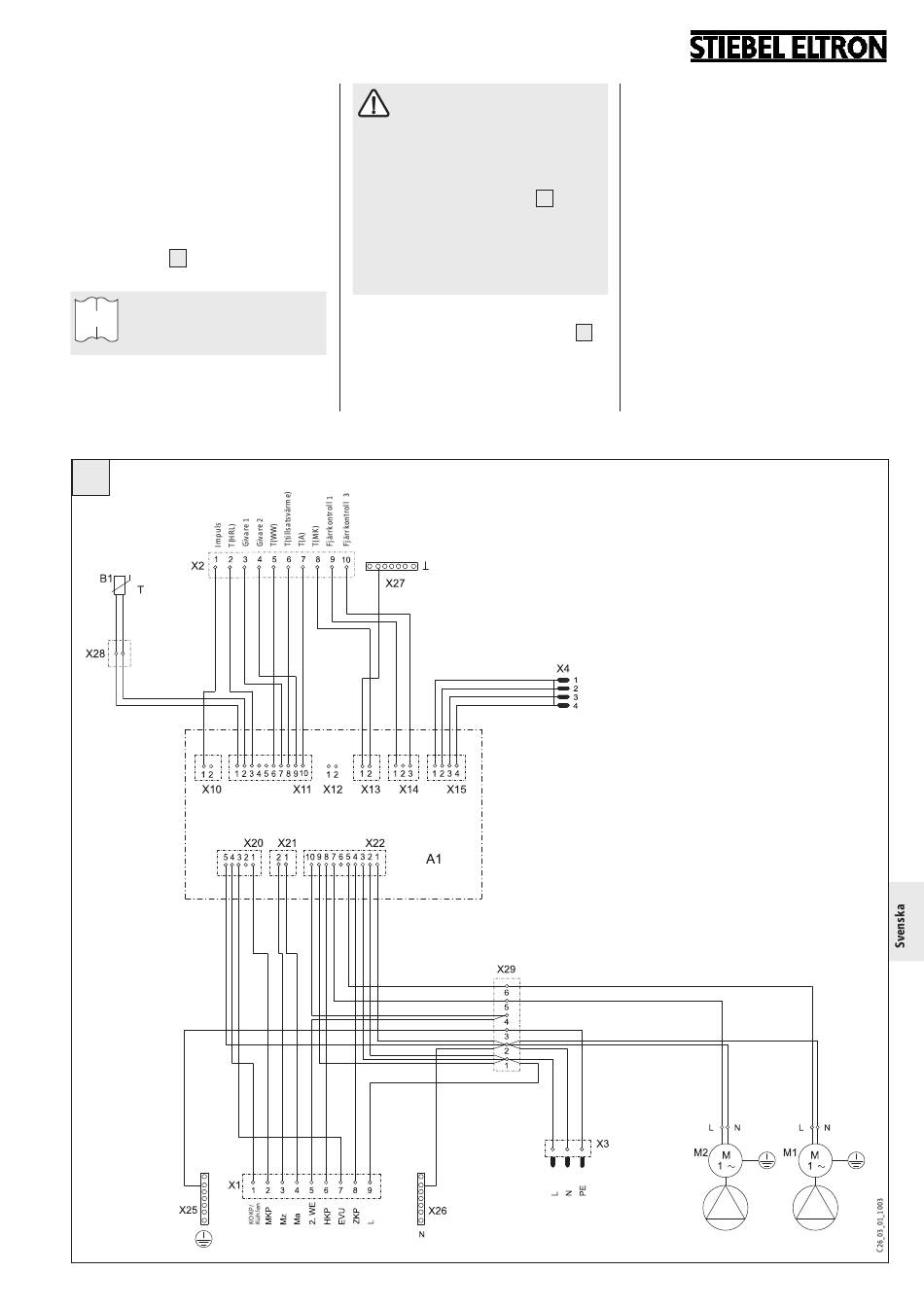

Kopplingsschema för WPIC
Anslut cirkulationspumpen enligt pro-
jekteringshandlingarna.
Kompressorn kan bara köras i en rotations-
4x1,5 mm
2
riktning. Om kompressorn inte startar måste
5x1,5 mm
2
du ändra fasföljden genom att kasta om två
3x1,5 mm
2
av faserna. Fältet kan kontrolleras med hjälp
av dioden i fasövervakningsrelät G . Om
3x1,5 mm
2
den dioden lyser är fältet rätt anslutet. Om
rotationsriktningen är felaktig sänds inget
felmeddelande till reglercentralen. Kompres-
sorn startar på nytt efter den förinställda
stilleståndstiden (parameter 41).
När alla elledningar har anslutits kan nätanslut-
ningsklämman (X3) täckas och plomberas G .
A1 Reglercentral (WPM)
B1 Temperaturgivare, värmepumpframled-
ning
M1 Motor, laddpump bufferttank
M2 Motor, laddpump varmvattentank
X1 Anslutningsklämmor, reglering
X2 Anslutningsklämma, klenspänning
X3 Hylskontakt värmepumpreglering
X4 Hylskontakt värmepumpbuss
X10 Hylskontakt DCF
X11 Hylskontakt temperaturgivare
X12 Hylskontakt värmekälltemperatur
X13 Hylskontakt shuntkretstemp.
X14 Hylskontakt fjärrkontroll
X15 Hylskontakt BUS
X20 Hylskontakt pumpar och elleverantör
X21 Hylskontakt shuntreglering
X22 Hylskontakt externa pumpar
X25 Jordningsplint, anslutningar
X26 N-block anslutningar
X27 Jordningsblock klenspänning
X28 Hylskontaktplint, 2 polig
X29 Skruvklämplint, 6-polig
