Montage Techart Steuergerät - Techart 070.180.182.CHR Montageanleitung

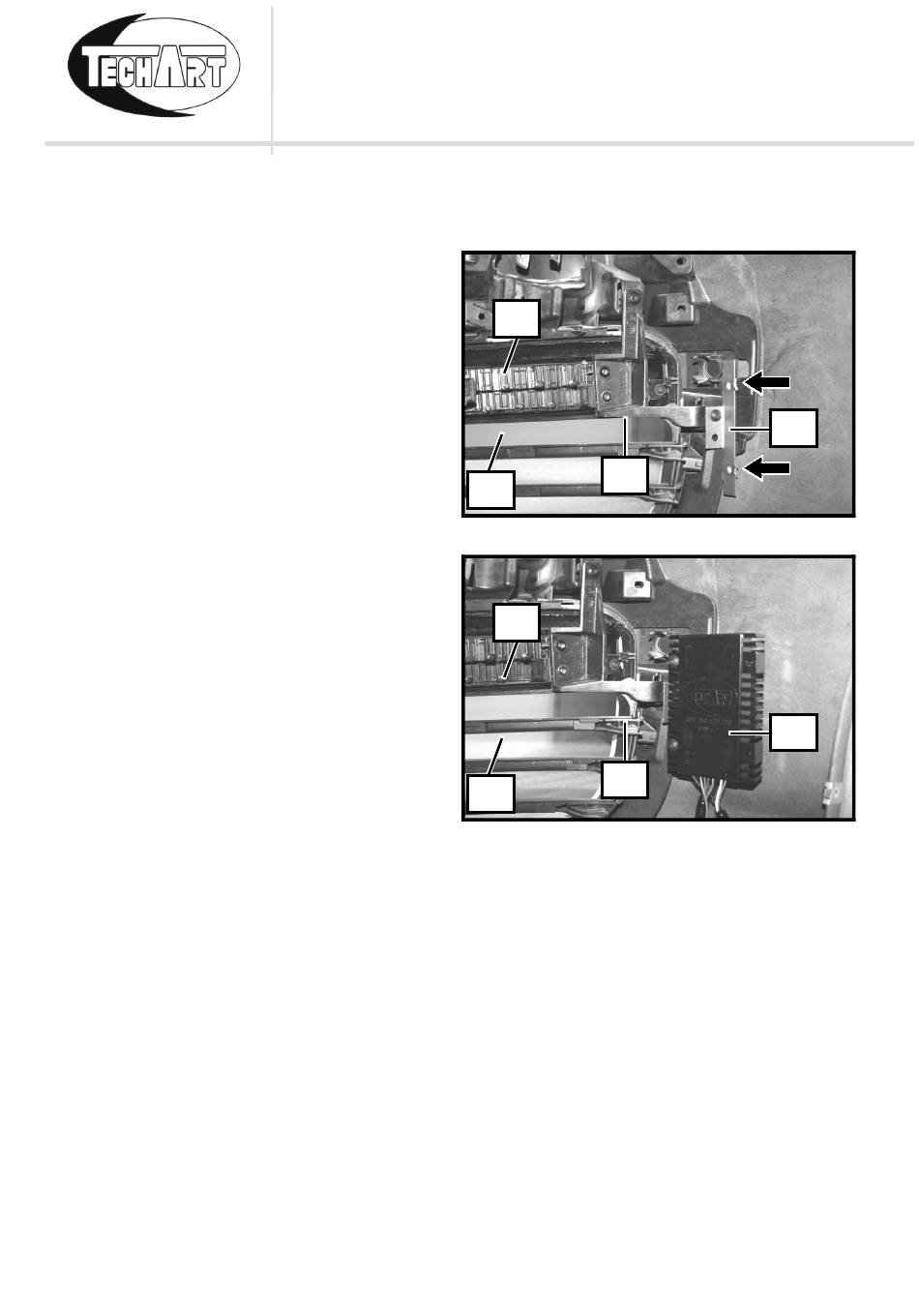

2.2 Montage TECHART Steuergerät
1 TECHART Halter Steuergerät
070.100.189.500 (11) verbiegen,
von 45° auf 80°. Blechmutter 4,8
auf den TECHART Halter
Steuergerät (11) aufstecken.
2 TECHART Halter Steuergerät (11)
und die TECHART Blende Außen
(9) mit der Schraube 4,8x25
befestigen.
3 TECHART Steuergerät
000.180.120.000-02 (12) mit den
Schrauben 4,8x32 an den Halter
Steuergerät (11) schrauben.
TECHART Version 03 vom 19.02.2019
MONTAGEANLEITUNG
TECHART Multifunktionales Tagfahrlicht
10
7
10
7
11
9
12
9
Seite 12 von 17
Abb. 09
Abb. 10
