TECHART Halter innen
070.100.188.10_ (7) und
TECHART Halter außen
070.100.188.21_ (8) auf die
TECHART Kombileuchte
000.180.12_.10_ (9) mit den
Schrauben M6x10 befestigen.
7
PU-Kleber auf die Klebeflächen
der TECHART Blenden
070.100.188.10_ (10) im oberen
Bereich und zur Mitte gleichmäßig
auftragen.
8
TECHART Blenden in die
Frontschürze und Grill (6)
aufsetzen.
9
TECHART Kombileuchte (9) mit
den TECHART Halter (7+8) in die
TECHART Blende (10) einsetzen
und mit den Schrauben 5x16
verschrauben.
10 TECHART Halter Außen (8) oben
am originalen Befestigungspunkt
verschrauben.
Die Teile im Klebebereich gut andrücken. Auf Passgenauigkeit achten –
i
gegebenenfalls heraustretenden Kleber mit Reiniger entfernen.
TECHART Version 03 vom 19.02.2019
MONTAGEANLEITUNG
TECHART Multifunktionales Tagfahrlicht
7
8
7
9
10
10
9

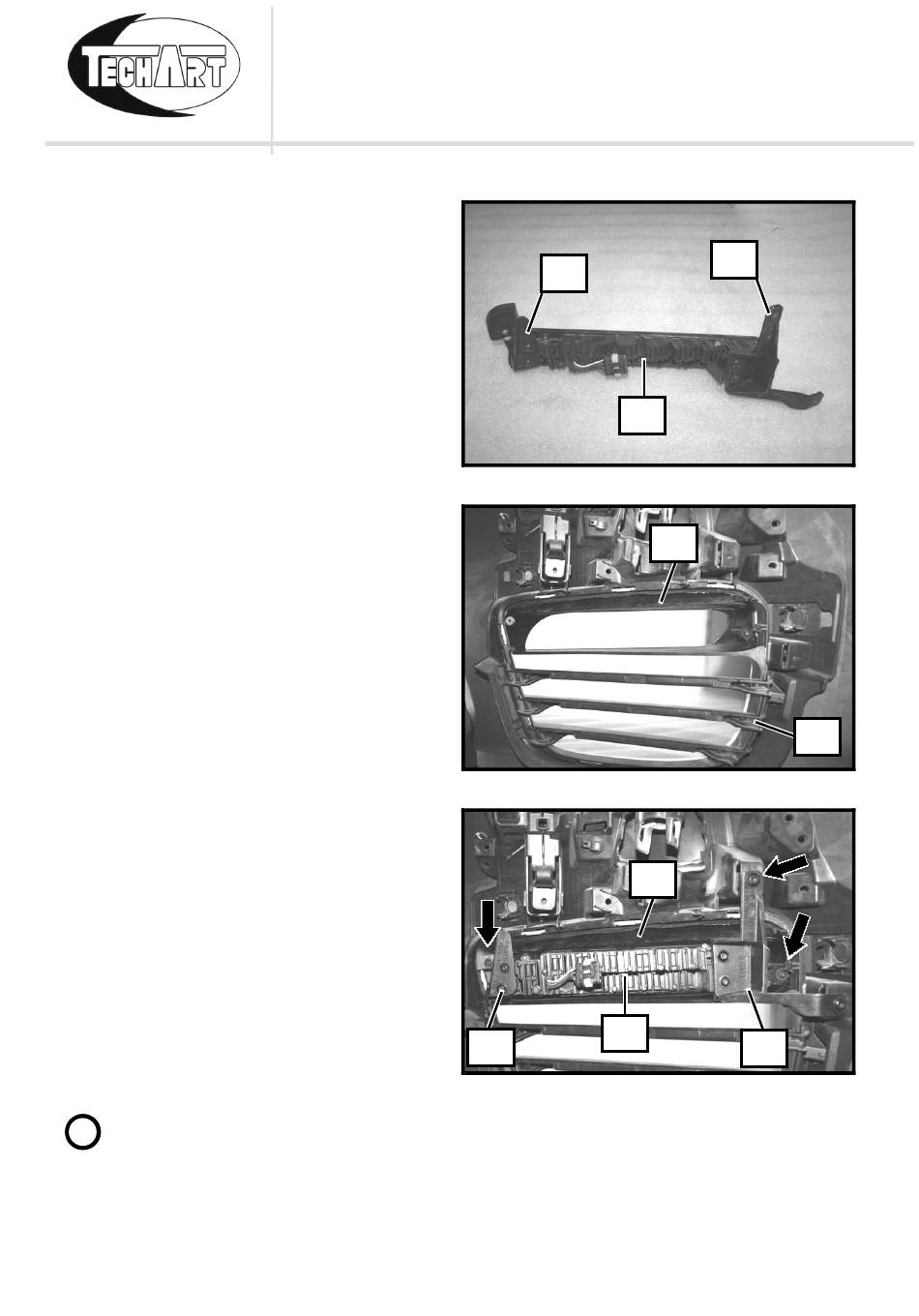

Abb. 06
6
Abb. 07
8
Abb. 08
